Спецификации
Номер модели :
Multi слой PCB002
Место происхождения :
сделанный в Китае
Количество минимального заказа :
1
Условия оплаты :
T/T, западное соединение, PayPal etc.
Способность поставки :
72,000sqm в месяц
Срок поставки :
1-15 рабочих дней
Упаковывая детали :
Пакет вакуума
Мини линия ширина :
0.1мм
Мини отверстия :
0.1мм
Толщина :
2.4mm, ±10%
Низкопробный лист :
ФР4 ТГ170
Медь :
70ум
Заканчивать :
Золото погружения
Бренд листа :
Король Доска
Солдермаск :
Зеленый цвет Matt
Сказание :
Белый
Применение :
Управление индустрии
Описание

PCB платы с печатным монтажом RoHS разнослоистый сделанный FR4 TG170 с ENIG в зеленом цвете Matt



CO. цепей Abis, Ltd профессиональный изготовитель PCB который был установлен в октябре 2006 и фокусирует на двойной стороне, массовом производстве разнослоистых и HDI pcb.



Детали продукта:



1. Твердый, гибкий трубопровод, Тверд-гибкий PCB.

2. Похороненное/слепое Vias, через в пусковую площадку, встречное отверстие раковины, отверстие винта (Counterbore), Пресс-пригонка, половинное отверстие.

3. HASL неэтилированное, серебр золота погружения/олово, OSP, плакировка золота/палец, маска Peelable,

4. Платы с печатным монтажом придерживаются класса 2 & IPC международный стандарт PCB 3.

5. Количества выстраивают в ряд от прототипа к среднему & большому серийному производству.



Емкость:





Количество слоев 4 до 22 слоя стандартного, 30 слоев выдвинулись, 40 слоев прототипа.
Самые интересные технологии Множественные слои стекла эпоксидной смолы - волокна скрепленного вместе со множественными слоями меди меняя толщин.
Материалы Высокая эффективность FR4, свободные от галоид материалы FR4, малопотертых и низких Dk
Медные весы (закончил) 18μm до 210μm, выдвинули 1050μm/30oz
Минимальный след и зазор 0.075mm/0.075mm
Толщина PCB 0.40mm до 7.0mm
Размеры Maxmimum 580mm x 1080mm, предварительные 610mm x 1400mm
Поверхность заканчивает доступное HASL (SnPb), ЕСЛИ HASL (SnNiCu), OSP, ENIG, олово погружения, серебр погружения, электролитическое золото, пальцы золота
Минимальное механическое сверло 0.20mm



Испытывать:



AOI Все разнослоистое
Управление импеданса ± 10%
Испытывать Solderability Как стандарт
Ионное загрязнение По запросу



Другие:



Максимальная толщина доски 6.00mm
Минимальная толщина доски 0.30mm

Ширина запруды припоя

MIN. 0.15mm
Минимальный слой следа/зазора наружный (35µm) 0.10mm

Размер пусковой площадки маски припоя

MIN. 15µm
Направлять профиль ±0.15mm
Профиль V-отрезка ±0.15mm



Время выполнения:



Тип доски Изготовляя время выполнения
Встали на сторону одиночное, который 5 до 20 дней зависимых на томе
PTH 7 до 25 дней зависимых на томе
Разнослоистый 15 до 30 дней зависимых на томе & технологии

·

Время выполнения перевозимого самолетами груза – 4 дня
Время выполнения перевозки моря – 30 дней
Все времена выполнения Дальнего востока подлежат зазор таможен
Наградные международные пересылки могут быть аранжированы DHL, Federal Express, UPS или TNT на дополнительной цене



вопросы и ответы:



Q1: Как могу я получить цитату:
. Пожалуйста отправьте файл gerber с форматом: .PCB/. P-CAD/.DXP/. Gerber

Q2: Можете вы изготовить мое PCBs от файла изображения?
. Смогл вы пожалуйста обеспечьте образец?



Q3: Вы имеете PCB в запасе?
. Большинство нашей доски PCB подгоняна, которая согласно файлу Gerber.
. ABIS имеет образцы в запасе который смог быть отправлен в вас для качества проверяя всегда.


Q4: Какой изготовитель доски вы используете для FR4?
. Главные поставщики (FR4): Kingboard (Гонконг), NanYa (Тайвань), и Shengyi (Китай).

Q5: Мои файлы PCB будут проверены?
. Проверенный в течение 12 часов. Как только вопрос об инженера и файл деятельности были одобрены, продукция начнет.

Q6: Чего вы требуете для произведения цитаты собрания?
. Билл детализировать материалов (BOM):
a), номера частей изготовителей,
b), части поставщиков компонентов нумерует (например Digi-ключ, Mouser, RS)
c), фото образца PCBA если возможный.
d), количество

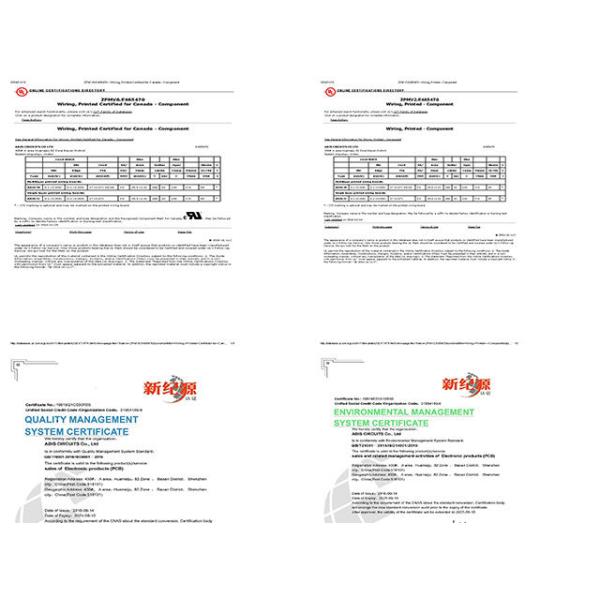

Аттестации:

Доска PCB слоя RoHS зеленого цвета FR4 TG170 ENIG Matt Multi


E-испытание:


 Доска PCB слоя RoHS зеленого цвета FR4 TG170 ENIG Matt Multi
