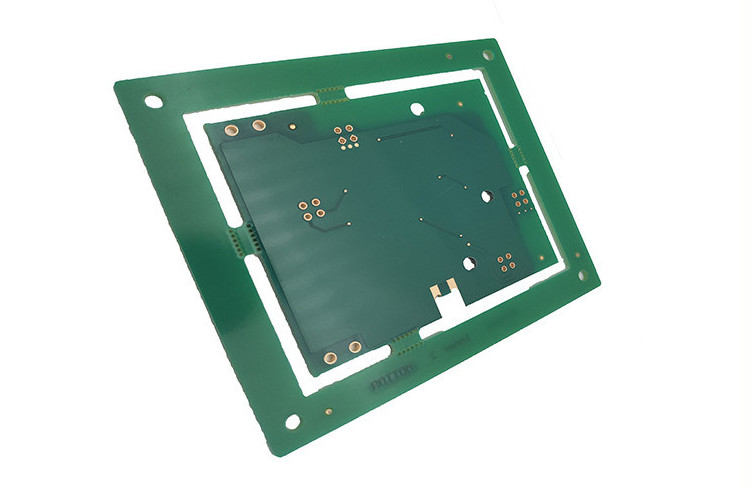

Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
Спецификации
Номер модели :
Multi слой PCB003
Место происхождения :
сделанный в Китае
Количество минимального заказа :
1
Условия оплаты :
T/T, западное соединение, PayPal etc.
Способность поставки :
72,000sqm в месяц
Срок поставки :
1-15 рабочих дней
Упаковывая детали :
Пакет вакуума
Низкопробный лист :
ФР4 ТГ150
Толщина :
1.6mm, ±10%
Медь :
2оз
Заканчивать :
ENIG 2u»
Мини линия ширина :
0.15мм
Мини отверстия :
0.15мм
Сказание :
Белый
Солдермаск :
Зеленый цвет
Применение :
Управление индустрии
E-испытание :
100% открытое/короткое испытание
Описание

Доски печатных схем PCB 4 слоев сделанные Fr4 Tg150 94V0 RoHS, UL, плакировки золота



CO. цепей Abis, Ltd профессиональный изготовитель PCB который был установлен в октябре 2006 и фокусирует на двойной стороне, массовом производстве разнослоистых и HDI pcb.

Информация о продукте:



МАТЕРИАЛЫ

FR1 Да
FR2 Да
CEM-1 Да
CEM-3 Да
FR4 (стандарт & Hi-TG) ITEQ, Kingboard, Shengyi, Nan Ya, Грейс, Isola
Алюминиевый Denka, Bergquist, помещик
Пре--pregs 1080, 2113, 2116, 2125, 7628
Другие материалы Пожалуйста запросите



РАЗМЕР ЦЕПИ/ПАНЕЛИ

Встали на сторону одиночное, который Максимальные 510 x 610mm
Двойник встал на сторону не PTH Максимальные 510 x 610mm
Серебр через отверстие Максимальные 510 x 610mm
PTH Максимальные 457 x 610mm
Разнослоистый Максимальные 457 x 610mm
Отсчет слоя До 20



ТОЛЩИНА ДОСКИ

Количество слоев Минимальн Толщина в mm
2 0,1
4 0,3
6 0,5
8 0,7
10 1,2
12 1,3
14 1,5
16 1,7
18 1,8
20 2,2



МЕДНАЯ ФОЛЬГА

Встали на сторону одиночное, который 1oz (35µm) – 2oz (70µm)
PTH 1oz (35µm) – 6oz (210µm)
Разнослоистый (наружные слои) 1oz (35µm) – 6oz (210µm)
Разнослоистый (внутренние слои) 1/2oz (18µm) – 6oz (210µm)
PCB металла одетый 1oz (35µm) – 6oz (210µm)
Керамический PCB 1/2oz (18µm) – 6oz (210µm)
КОЭФФИЦИЕНТ СЖАТИЯ 10:01



ПОВЕРХНОСТНЫЕ ФИНИШИ

Уровень припоя горячего воздуха Да
Неэтилированный уровень припоя горячего воздуха Да
Золото погружения (ENIG) Да
Серебр погружения Да
Олово погружения Да
Трудные золото & палец золота Да
OSP Да



МАСКИ СОЛДАТА

Маска припоя Photoimageable (LPI) Зеленый, голубой, белый, черный
Через затыкать Да
Маска припоя Peelable Стандартный & Hi-Temp-голубой, зеленый, красный
УЛЬТРАФИОЛЕТОВЫЙ излечимый ident (Silkscreen) Белый, желтый, черный
Пусковые площадки углерода ключевые Да



ЭЛЕКТРИЧЕСКИЙ ТЕСТ

E-испытание 100%
Тангаж QFP 16mil (0.40mm)
Тангаж BGA 16mil (0.40mm)
Тангаж соединителя 16mil (0.40mm)



ДРУГИЕ ВАРИАНТЫ

AOI Все разнослоистое
Управление импеданса ± 10%
Испытывать Solderability Как стандарт
Ионное загрязнение По запросу





вопросы и ответы:



Q1: Как могу я получить цитату:
. Пожалуйста отправьте файл gerber с форматом: .PCB/. P-CAD/.DXP/. Gerber

Q2: Можете вы изготовить мое PCBs от файла изображения?
. Смогл вы пожалуйста обеспечьте образец?



Q3: Вы имеете PCB в запасе?
. Большинство нашей доски PCB подгоняна, которая согласно файлу Gerber.
. ABIS имеет образцы в запасе который смог быть отправлен в вас для качества проверяя всегда.


Q4: Какой изготовитель доски вы используете для FR4?
. Главные поставщики (FR4): Kingboard (Гонконг), NanYa (Тайвань), и Shengyi (Китай).

Q5: Мои файлы PCB будут проверены?
. Проверенный в течение 12 часов. Как только вопрос об инженера и файл деятельности были одобрены, продукция начнет.

Q6: Чего вы требуете для произведения цитаты собрания?
. Билл детализировать материалов (BOM):
a), номера частей изготовителей,
b), части поставщиков компонентов нумерует (например Digi-ключ, Mouser, RS)
c), фото образца PCBA если возможный.
d), количество



Аттестации:

Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев

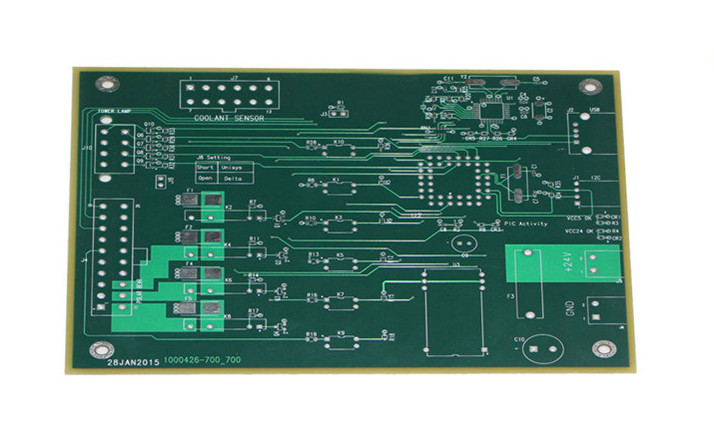

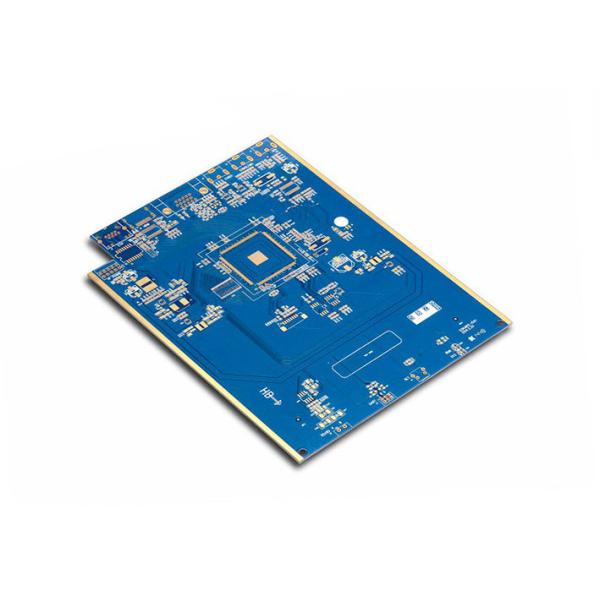

Образцы PCB:


Плакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоевПлакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоевПлакировка золота UL Fr4 Tg150 94V0 RoHS PCB 4 слоев
