ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
Спецификации
Номер модели :
СМТИР500
Место происхождения :
Китай
минимальное количество для заказа :
1 комплект
Условия оплаты :
Т/Т, Л/К, западное соединение
Возможность поставки :
100 комплектов/месяц
Срок поставки :
5-10 ДНЕЙ
Детали упаковки :
Фанерный корпус
Питаться PCB :
Авто
Разгрузка печатных плат :
Авто
Скорость вращения шпинделя :
60000rpm
Позиционирование печатной платы :
Индивидуальное приспособление
Рабочий стол :
2
Имя :
Фрезерный станок с ЧПУ Фрезерный станок для печатных плат
Описание

ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine

Фрезерный станок с ЧПУ для печатных плат

1. Полная замкнутая петля пути резки, отслеживание ошибок в реальном времени, обратная связь, компенсация, это интеллектуальная система высокого класса.

2. Использование импортного раздельного ПЛК, нарушение традиционной компьютерной платы управления ПЛК, более высокая стабильность и более сильная защита от помех.

3. Простота в эксплуатации и более высокие показатели безопасности, 0,5-0,7 секунды на точку резки.

4. Нижняя система вакуумной очистки, без пыли.

5. Двойные рабочие столы для высокой производительности.

Фрезерный станок с ЧПУ PCB Router Спецификация:

Модель СМТ-IR500
Размер машины 1550(Ш)x1200(Г)x1600(В)
Вес машины 900 кг
Мотор 7-осевой серводвигатель переменного тока
Повторяемость ±0,02 мм
Точность резки ±0,05 мм
Разрешение ±0,02 мм
Рабочие столы 2
способ позиционирования печатной платы отверстия для штифтов или лишняя кромка печатной платы
Подача/выгрузка панелей автоматический
Площадь фрезерования 300x350мм
Толщина печатной платы 0,3-3 мм
шпиндель СикоТек
Максимальная скорость шпинделя 80000 об/мин/ ПАЗ
Способ охлаждения воздушное охлаждение
Биты маршрутизации ручка диаметром 3,175 мм
Путь замены бита маршрутизации руководство
Лазерная альтиметрическая система Автономная функция вакуумной продувки
Мощность вакуумной системы 63 л/мин
Чистая сила очиститель воздуха 3 л.с.

Рабочий процесс фрезерного станка с ЧПУ для печатных плат:

1. Автоматическая подача печатной платы из буфера OK/NG.

2. Всасывающая система берет печатную плату и кладет панель на левый стол.

3. Закрепите печатную плату на левом столе с помощью системы блокировки и начните разборку панелей.

4. Всасывающая система выбирает PCBA и одновременно кладет панель на правый стол.

5. Закрепите печатную плату на правом столе с помощью системы блокировки и начните разборку панелей.

6. Когда печатные платы, отделенные от левого стола, готовы, всасывающая система подбирает отдельные платы и укладывает их на плоский разгрузочный конвейер для следующей обработки.

7. Фрезерный станок начинает резать доски правого стола, когда закончит работу левого стола.

8. Отходы ПХД будут выброшены в ящик для отходов.

9. Повторяйте описанные выше шаги и все время продолжайте разделять панели.

Операционная система фрезерного станка с ЧПУ:

1. Рабочий интерфейс: Windows 10

2. Визуальная система: цифровая камера высокого разрешения / система технического зрения Cognex.

3. Программирование:

а.Координаты сканирования AOI/CCD

б.Функция копирования пленки под углом

в.Изменить координаты, ccd автоматически синхронизируется

д.Другие функции: компенсация диаметра инструмента, советы по очистке пылесборника

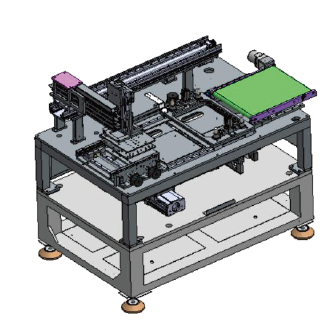

Структура фрезерного станка с ЧПУ для печатных плат:

ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine

ESD Dual Table Полностью автоматический фрезерный станок с ЧПУ PCB Router Machine
