300x350 мм двойной стол полный автоматический маршрутизатор для отделки панелей ПКБ

Полный автоматический маршрутизатор Машины введение:

Этот автоматический маршрутизатор особенно предпочтителен в нескольких отраслях промышленности для резки компонентов PCBA на отдельные части.маршрутизатор может работать с максимальной скоростью 60000 вращений и идеально подходит для быстрой и точной резки ПКБМаршрутизатор имеет автоматическую смену инструментов и может резать печатные платы толщиной 0,4-6 мм. Он также может быть оснащен взрывозащитной функцией пылесоса.С помощью мониторинга ЕСД и точного программирования, он может удовлетворять требованиям разных клиентов.

Полная функция автоматического маршрутизатора:

Он может резать нерегулярные формы с минимальным напряжением, а двойные рабочие платформы повышают эффективность производства.Многие клиенты также приобрели и установили "PCB маршрутизатор"Производственная линия также продолжает обучать и обучать операторов написанию процедур и операций.С руководством оригинальной технологии и человеческих ресурсов, мы можем общаться, обрабатывать и решать любую ситуацию в производственном процессе без прерывания производственного действия.Верхняя и нижняя система пылесоса доступны в соответствии с различными потребностями клиента.

Полная спецификация автоматического маршрутизатора:

Полный автоматический рабочий поток маршрутизатора:

1Автоматическое питание PCBA от буфера OK/NG.

2Система высасывания выбирает PCBA и ставит панель на левый стол.

3. PCBA фиксировать на левом столе с помощью блокировочной системы и начать демантаж.

4Система отсасывания выбирает PCBA и ставит панель на правильный стол одновременно.

5. PCBA фиксировать на правом столе с помощью блокировочной системы и начать демантаж.

6Когда отделенные PCBA с левого стола закончены, система отсоса подбирает одиночные доски и ставит их на плоский конвейер разгрузки для следующей обработки.

7. Фрезерная резка начинает резать правые столовые доски, когда она закончит работу левого стола.

8Отходы ПХБ будут выброшены в ящик для металлолома.

9Повторяйте вышеперечисленные шаги и продолжайте отстаивать свои позиции.

Полный автоматический маршрутизатор Машины Преимущества:

Полноавтоматические распределительные маршрутизаторы - это специализированное оборудование, используемое в электронной промышленности для точной и эффективной отделки отдельных печатных плат от панелей.Эти машины используют технологию маршрутизации, чтобы очистить и разделить ПКБ по заранее определенным путям.

• Точная резка:

  • Автоматические распределительные маршрутизаторы обеспечивают точную и точную резку ПХБ по заранее определенным путям, обеспечивая чистую и последовательную разделку.

• Высокая производительность:

  • Эти машины могут быстро и эффективно обрабатывать большое количество ПХБ, увеличивая производительность и сокращая сроки производства.

• Автоматизация:

  • Автоматизация уменьшает необходимость в ручном вмешательстве, что приводит к повышению эффективности процессов, последовательности и снижению затрат на рабочую силу.

Полный автоматический маршрутизатор

1. Перед вырезанием, сначала убедитесь, что программа, отредактированная инженером, правильна. Когда инженер редактирует или вызывает программу, используемую ранее, сначала просмотрите и проверьте ее.После того, как левый и правый рабочий стол программы проверяются на правильностьДля подтверждения инженер может сначала обработать одну деталь слева и справа. После подтверждения оператор может управлять ею сам.

2. поместить ПХБ-карту, которая должна быть отпечатана в фиксатор, четко определить направление и передние и задние стороны доски, поместить его в фиксатор,и поставить столбец позиционирования устройства позиционирования на доске, слегка нажмите на него рукой, чтобы убедиться, что он на месте, затем накройте крышку светильника и нажмите на зеленую кнопку слева или справа.рабочий стол автоматически входит в положение резки.

3. Нажмите кнопку предварительного просмотра программного обеспечения. Кнопка красная. Наблюдайте, правильно ли положение резки. После проверки нажмите кнопку остановки на программном обеспечении. Через несколько секунд,цвет станет зеленым и автоматически изменится к кнопке обработки. Рабочий стол автоматически выйдет. Во время формальной обработки нажмите кнопку обработки на программном обеспечении, чтобы начать обработку.

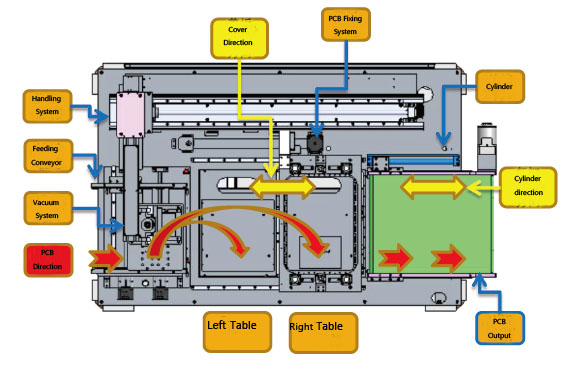

Полная структура автоматической машины маршрутизатора:
