Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ
Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ
Спецификации
Номер модели :
NB90-12S-S-A
Место происхождения :
Китай
минимальное количество для заказа :
100 ШТУК
Условия оплаты :
Западное соединение, T/T, L/C
Срок поставки :
5-8 дней
Детали упаковки :
стандарт или изготовление на заказ
Номер контакта :
1A
Емкость нагрузки контакта :
50A 240VAC 30VDC 50A 277VAC 2HP 240VAC TV-15
Сопротивление изоляции :
Min.1000MΩ
Температура окружающей среды :
﹣ 55℃~85℃
Относительная влажность :
RH 85%, 40℃
Тип приложения :
Загерметизированный или пылезащитный тип
Описание



Эн-Би-Си

Мощность катушки NB90-12S-S-A SPST DC12V 50A Gap3.0mm высокая для реле мощьности импульса для подвижности EV



Описание:

Это реле держателя pcb дизайна патента для заряжателя и встречи EV со стандартом ЕС. Латунный штырь, 3.0mm для ширины зазора, материал контакта может быть AnSnO2 или AgCdO для варианта, высокой диэлектрической прочности 4KV между катушкой & и контакта, между контактами, также может изготовленная на заказ высокая температура

105 градус, соответствующих для загрузочного аппарата EV, накопления энергии, фотовольтайческого etc…



Особенность:

1. Течение переключения контакта: 50A

2. Латунный PIN

3. Загерметизированный или пылезащитный

4. Другое требование можно customed



Применение:

1. Новая энергия: Система заряжателя EV

2. Фотовольтайческая электрическая система



Дисплей продукта:



Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ



Спецификация:



Допустимая мощность на контактах
Форма контакта 1A
Материал контакта AgSnO2
Емкость нагрузки контакта NB90

50A 240VAC 30VDC

50A 277VAC

2HP 240VAC

TV-15


Переключая сила максимальная. 13850VA
Переключая напряжение тока максимальное. 277VAC
Переключая течение максимальное. 50A
Контактное сопротивление максимальное. 20mΩ (1A, 24VDC)
Продолжительность жизни Электрический 1*104ops (50A 240VAC, на 55℃, активной нагрузке 1s на 9s)
  5*104ops (40A 240VAC, на 55℃, активной нагрузке 1s на 9s)
  10*104ops (32A 240VAC, на 55℃, активной нагрузке 1s на 9s)
Machanical 10 7







Сертификация безопасности
Утверждение CQC TUV UL
Нагрузка 50A 240VAC 30VDC 40A 240VAC 30VDC 50A 277VAC 2HP 240VAC TV-15



Оценка катушки
Мощность катушки 2.25W
Нет. Номинальный
Напряжение тока
VDC		 Максимальный.
Напряжение тока
VDC		 Сверните спиралью сопротивление Ω±10% Напряжение тока приемистости
VDC максимальный.		 Напряжение выпадения
VDC MIN.
012 12 13,2 64 9,0 (6.0V) 0,6



Техническая оценка
Сопротивление изоляции Min.1000MΩ IEC 60255-5
Диэлектрическая прочность Между контактами 4000 ВПТ IEC 60255-5
Между Coil&Contact 4000VAC IEC 60255-5
Приведитесь в действие время ≤15ms
Время отпуска ≤10ms
Сопротивление удара Крайности 10G деятельности Пределы 100G повреждения Тест Ea IEC 68-2-27
Сопротивляемость при колебательном движении 10Hz~55Hz удвоенная амплитуда 1.5mm Тест Fc IEC 68-2-6
Температура окружающей среды ﹣ 55℃~85℃
Относительная влажность RH 85%, 40℃ Тест Ca IEC 68-2-3
Прекращение PCB
Вес Approx.30.0g
Пакет Загерметизированный; Пылезащитный тип



Размер 3 и electrocircuit 50 реле силы зазора ампера 3mm





Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ

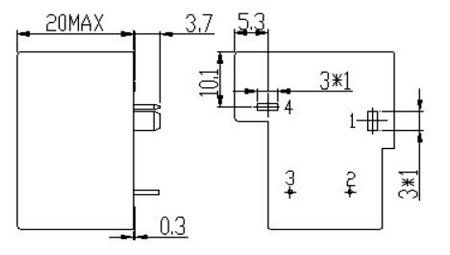

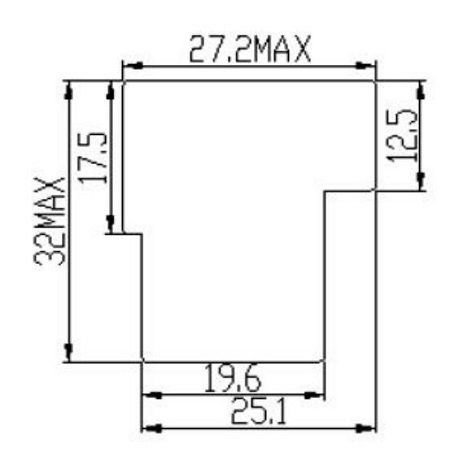

Размеры плана
Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ

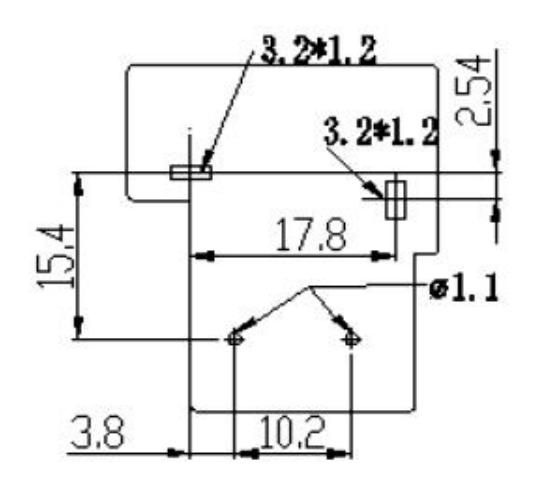

План нижнего взгляда
Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ

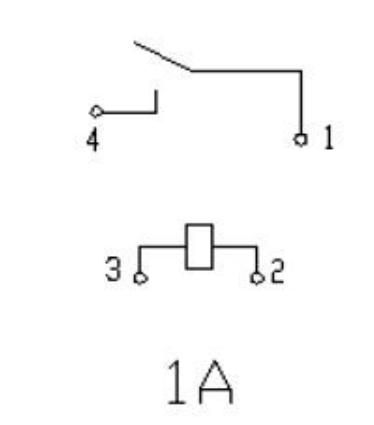

Монтажная схема (нижний взгляд)

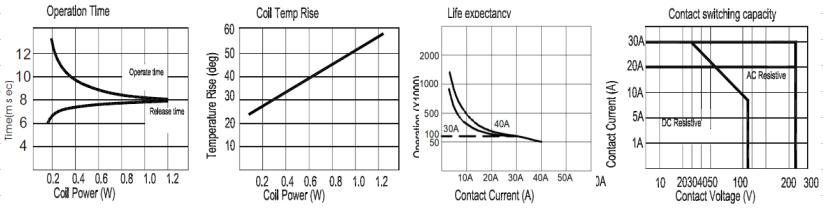

Данные по инженерства
Сила катушки реле СПСТ ДК12В 50А Гап3.0мм силы АК НБ90-12С-С-А высокая для мобильности ЭВ
