Путь 24VDC 5 1/8" гаван пневматическое действие клапанов соленоида воздуха 4V120-06 внутреннее пилотируемое в автоматической обматывая машине

Двух позиционные трехсторонние клапаны соленоида обычно использованы с одно-действуя пневматическими приводами. 2 положения controllable на 2 положениях: включеный-выключеная, трехсторонняя вентиляция предусмотрена 3 каналами. Вообще, один канал подключен с источником воздуха, и другие 2 соединены. Один канал соединен с воздуховодом привода, и один соединен с портом вытыхания привода. Специфический принцип работы может сослаться на диаграмму принципа работы одно-действуя пневматического привода.

ХАРАКТЕРИСТИКИ ПРОДУКТА:

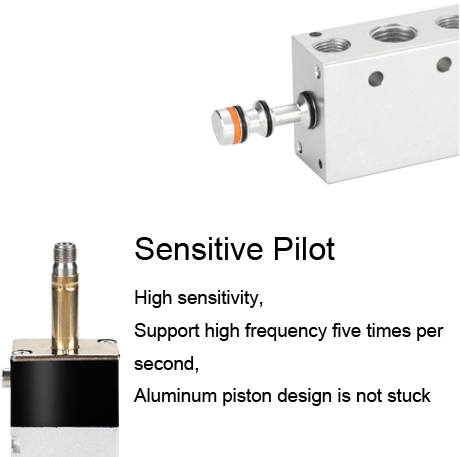

• Сползать структуру столбца, хорошее запечатывание и быстрый ответ
• Двуглавый двух позиционный клапан соленоида с функцией памяти
• Никакая смазка не требовала
• Превосходный материал изоляции и высокая изоляция
• Катушка сделана из меди для обеспечения нормального функционирования

ТЕХНИЧЕСКИЕ ДАННЫЕ действия пневматических клапанов цилиндра 4V120-06 внутреннего пилотируемого:

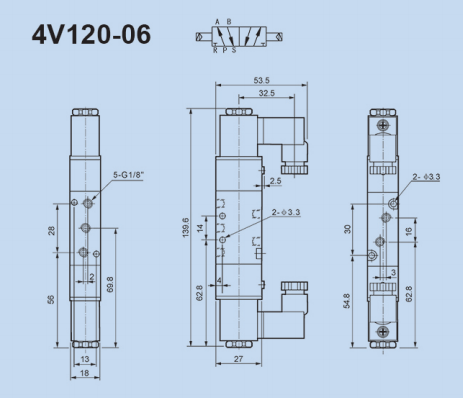

ОСНОВНОЙ РАЗМЕР 1/8" клапаны пневматического воздуха пути 4V120-06 отверстия 5 дюйма электромагнитные:

Armature & поршень клапанов соленоида пневматического контроля 4V120-06 классифицируют изоляцию f:

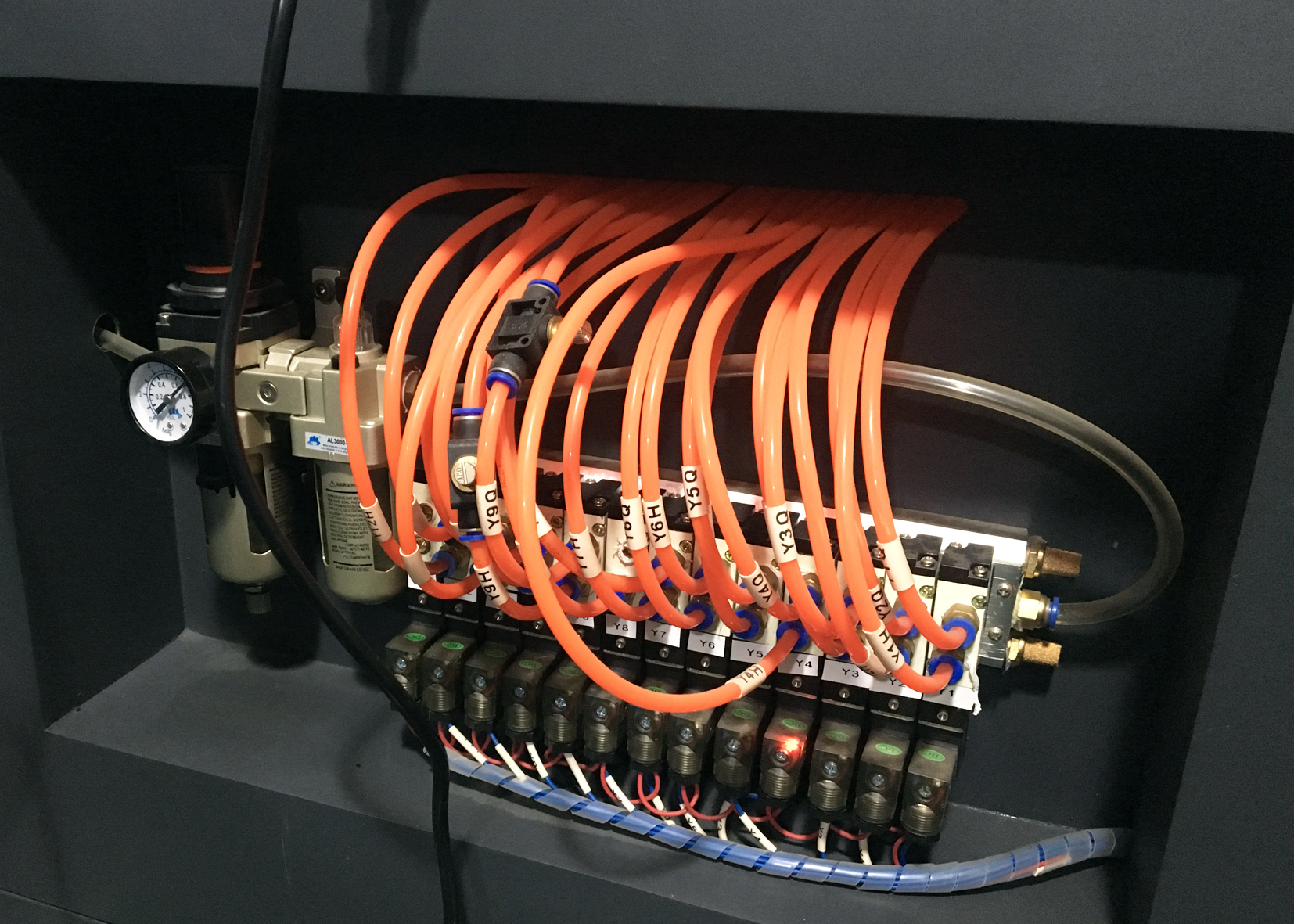

ПРИМЕНЕНИЕ соленоида двойника 220VAC/DC24V 4V120-06 свертывает спиралью пневматические модулирующие лампы:

Двух-действуя цилиндр с клапанами соленоида цилиндра пути 4V120 5/2 пневматическими:

Двух-действуя цилиндр клапан соленоида который требует двух позиционного 5-пути. Необходим, что соединяет пневматический соединитель, трубка PU эти компоненты. Клапан соленоида имеет 5 продетых нитку отверстий, 3 на одной стороне и 2 на другом. Более большое одно в середине 3 отверстий отверстие забора воздуха. Отверстие забора воздуха соединено с третьим соединением и 2 отверстия вытыхания. Отверстию вытыхания только нужно быть оборудованным с шумоглушителем. Другие 2 отверстия с другой стороны работая отверстия, которые 2 отверстия на спереди и сзади крышках конца цилиндра, так, что они по существу будут собраны. Поддерживайте непрерывный воздушный поток, и регулируйте давление 4-5MPA через клапан давления регулируя контролировать поршень цилиндра для того чтобы reciprocate путем подпитывать и выключать клапан соленоида.

Пневматические меры предосторожности установки клапана соленоида:

1. Согласно жидкой химии, выберите соотвествующий пневматический материал клапана соленоида, как сильный кисловочный газ не смогите использовать пневматический клапан соленоида сделанный из обычной стали.

2. Проверите состояние запечатывания интерфейса трубы перед установкой для предотвращения пользы побочной примеси в пневматическом клапане соленоида.

3. Обратите внимание правильность проводки связывая проволокой, и предотвратите пневматический клапан соленоида от быть безопасно используемые должными к неправильной проводке или неверному направлению катушки.

2 главной причины для пневматической катушки клапана соленоида 4V120 сгореть вне:
1) температура катушки слишком высока.

2) Внутренность катушки заполнена с водой.

Температура катушки слишком высока по нескольким причинам:

1: Фактическое качание напряжения слишком большое, превышающ расклассифицированный ряд напряжения тока. Отечественная краска повиснула провод вообще имеет отступление напряжения тока 5%, и хороший изготовитель может достигнуть 10%.

2: Средство обеспечивая циркуляцию в вашем клапане соленоида может иметь примеси, которые могут быть вставлены. Сила электромагнитного провода не может раскрыть клапан соленоида, причиняя электромагнитную катушку работать все время. Катушка подпитана в течение длительного времени, повышения температуры, и в конце концов ожога слова.

3: Начиная сила катушки нет достаточно, так, что клапан соленоида будет всегда открыт, катушка нагревает вверх в течение длительного времени, повышения температуры, и в конце концов ожога слова.

4: Ваш термистор PTC сломленн, причиняющ клапан соленоида как следует быть проконтролированным.

Добро пожаловать к вашему дознанию!
