DC/AC 4V320-08 1/4" клапан соленоида для двойного действующего пневматического цилиндра

пневматический клапан соленоида 4V имеет 5 продетых нитку отверстий, 3 на одной стороне и 2 на другом. Более большое одно в середине 3 отверстий отверстие забора воздуха, и отверстие воздуховода соединено с тройной частью (примечанием которое тройная часть дирекционна). 2 отверстия отверстия сброса, и отверстию сброса только нужно быть оборудованным с шумоглушителем. консервная банка. Другие 2 отверстия с другой стороны работая отверстия, которые 2 отверстия на спереди и сзади крышках конца цилиндра, так, что они по существу будут собраны. Поддерживайте непрерывный воздушный поток, и регулируйте давление 4-5MPA через клапан давления регулируя контролировать поршень цилиндра для того чтобы reciprocate путем подпитывать и выключать клапан соленоида.

Техническая диаграмма данных DC/AC 4V320-08 1/4" пневматический клапан соленоида:

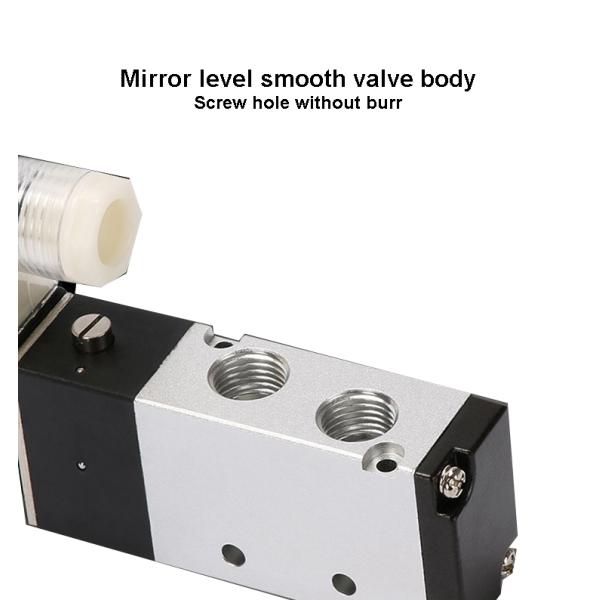

Изображения тела клапана 4V320-08 5 клапана соленоида воздуха положения порта 2 пневматического:

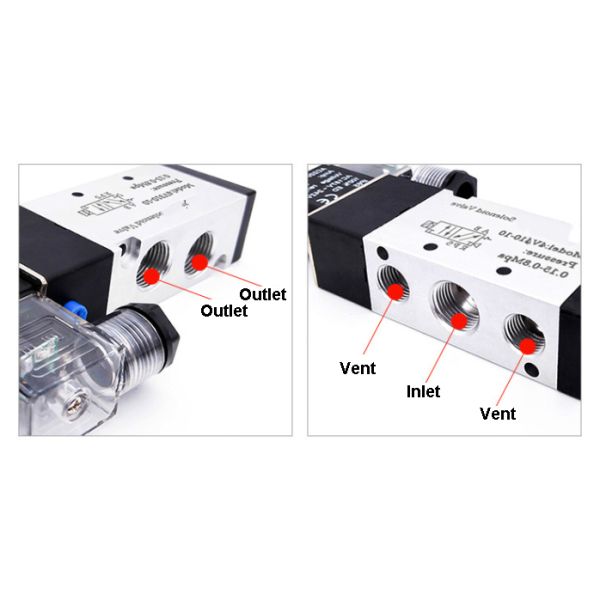

Изображения входа, выхода & сброса клапана соленоида двойника 4V320-08 действующего пневматического:

Промышленная среда electro пневматического клапана управления по направлению соленоида 4V320-08:

Двух-действуя цилиндр с двойником 4V свертывает спиралью пневматические клапаны solneoid:

Двух-действуя цилиндр клапан соленоида который требует двух позиционного 5-пути. Необходим, что соединяет пневматический соединитель, трубка PU эти компоненты. Который тип волокна выбран зависит от отверстия винта на клапане цилиндра или соленоида. Двух позиционные клапаны соленоида 5-пути обычно использованы с двух-действуя пневматическими приводами. 2 положения controllable: включеный-выключеный, 5-путь вентиляция 5-канала, одно чего соединяет с подачей воздуха, 2 и 2 входа и соединены порты выхода внешней камеры воздуха цилиндра, и 2 соединены с портами входа и выхода внутренней камеры воздуха. Специфический принцип работы может сослаться на принцип работы двух-действуя пневматического привода.

На пути газа (или жидкостном пути), двух позиционный трехсторонний клапан соленоида имеет одно отверстие входа (подключенное с источником воздуха входа), один выход воздуха (снабженный источник воздуха оборудования цели), и одно отверстие вытыхания (вообще, шумоглушитель установлен, и если он не испуган шума, то, его можно установить. Двух позиционный клапан соленоида 5-пути имеет одно отверстие входа (подключенное с источником воздуха входа), один положительный выход воздуха действия и один обратный выход воздуха действия (одну положительную и одну обратную подачу воздуха действия соответственно для прибора цели), 1 положительный сброс действия и обратный сброс (с установленным шумоглушителем).
