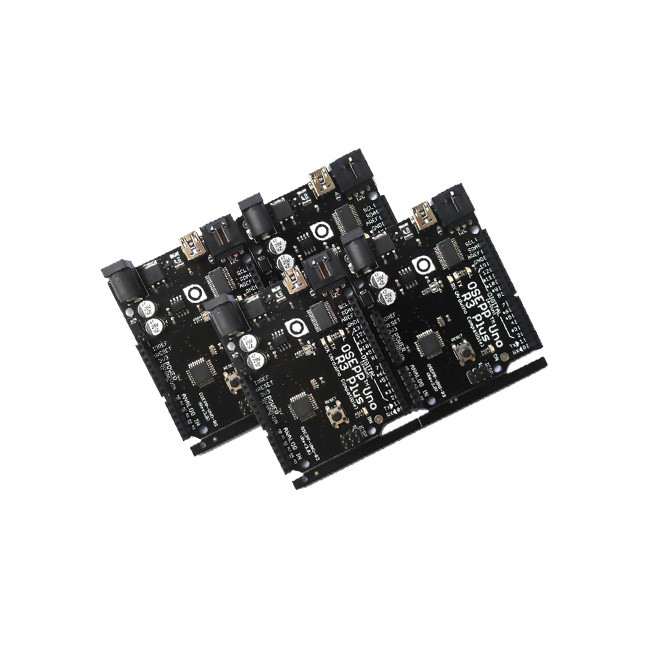

План платы с печатным монтажом напряжения тока дизайна плана PCB PTFE смешанный
План платы с печатным монтажом напряжения тока дизайна плана PCB PTFE смешанный
План платы с печатным монтажом напряжения тока дизайна плана PCB PTFE смешанный
План платы с печатным монтажом напряжения тока дизайна плана PCB PTFE смешанный
Спецификации
Место происхождения :
Китай
Количество минимального заказа :
могущий быть предметом переговоров
Условия оплаты :
T/T
Способность поставки :
100000pc/Month
Срок поставки :
4 недели
Упаковывая детали :
PCB + коробка
Ключевое слово :
дизайн плана pcb
Доска PCB :
Разнослоистые доски, доски Тверд-гибкого трубопровода
Заявления :
Бытовая электроника, автомобильная электроника, сообщения, интернет
Законченное поверхностное :
HASL, золото погружения Pb HASL свободные/олово Osp, погружение Gold+OSP
Материалы :
Nelco, PTFE, TU862, TU872, FR4
Особенности :
Designability, ремонтопригодность, Testability
Минимальное отверстие лазера :
0.075mm
Медная толщина :
0.3-12 oz
Метод оплаты :
T/T
Время доставки :
4 недели
Ли поддержать изготовление на заказ :
Поддержка
Снабжение :
Примите клиента определил снабжение
Описание

Углеродные чернила с конденсатором смешанного напряжения, дизайн компоновки печатной платы из ПТФЭ

Описание дизайна макета печатной платы:

1. Сосредоточьтесь на поиске компонентов.
2. Управленческая команда с 10+ летним опытом работы в материале.
3. Группы поставщиков компонентов для печатных плат: проектный отдел, инженерный отдел, отдел закупок.
4. отдел, отдел качества, отдел таможенного декларирования.
5. Профессиональные инженеры по проверке компонентов.
6. Профессиональные инженеры спецификации.


Параметры макета печатной платы:

Элемент Технический параметр
Слой 2-64
Толщина 0,5-17,5 мм
Толщина меди 0,3-12 унций
Мин. механическое отверстие 0,1 мм
Минимальное лазерное отверстие 0,075 мм
ИЧР 1+n+1,2+n+2,3+n+3
Максимальное соотношение сторон 20:01
Максимальный размер доски 650мм*1130мм
Минимальная ширина/пространство 2,4/2,4 мил
Минимальный допуск контура ±0,1 мм
Допуск импеданса ±5%
Мин. толщина полипропилена 0,06 мм
Лук и твист ≤0,5%
Материалы FR4, High-Tg FR4, Rogers, Nelco, RCC, PTFE, M4, M6, TU862, TU872
Поверхность закончена HASL, HASL Free Immersion Gold/Tin/Silver Osp, Immersion Gold+OSP
Специальные возможности Золотое напыление, отслаивающееся покрытие, угольные чернила


Введение в дизайн макета печатной платы:

1. В нормальных условиях все компоненты должны располагаться на одной стороне печатной платы.Только когда верхние компоненты слишком плотные, некоторые устройства с ограниченной высотой и низким тепловыделением, такие как чип-резисторы, чип-конденсаторы, чип-ИС и т. д., могут быть размещены на нижнем слое.

2. Для обеспечения электрических характеристик компоненты должны быть размещены на сетке параллельно или перпендикулярно друг другу, чтобы они были аккуратными и красивыми.Как правило, компоненты не могут перекрываться;расположение компонентов должно быть компактным, а компоненты должны располагаться по всему макету.Распределение равномерное, плотность постоянная.

3. Минимальное расстояние между соседними контактными площадками различных компонентов на печатной плате должно быть более 1 мм.

4. Расстояние от края печатной платы обычно не менее 2 мм.Лучшая форма печатной платы — прямоугольник, а соотношение сторон — 3:2 или 4:3.Когда размер поверхности печатной платы превышает 200 мм на 150 мм, следует учитывать, что печатная плата может выдерживать механическую прочность.
