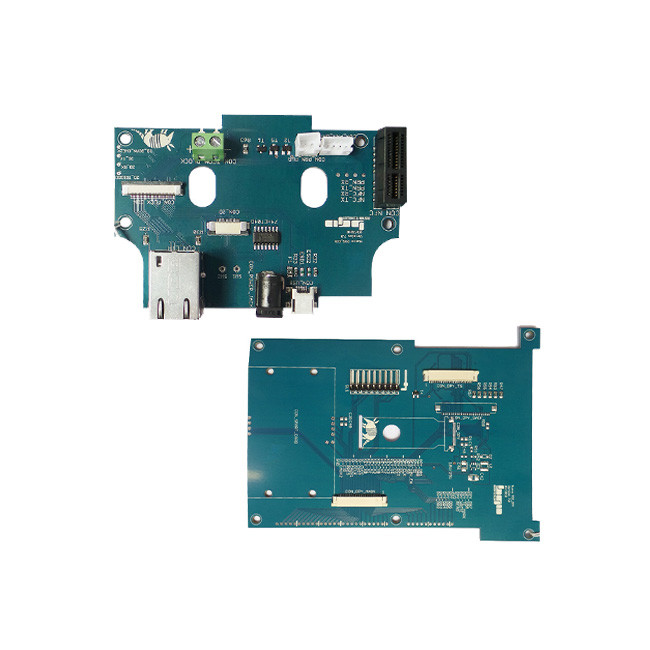

Твердый Pcb чернил углерода автомобильной электроники дизайна плана платы с печатным монтажом гибкого трубопровода
Твердый Pcb чернил углерода автомобильной электроники дизайна плана платы с печатным монтажом гибкого трубопровода
Спецификации
Место происхождения :
Китай
Количество минимального заказа :
могущий быть предметом переговоров
Условия оплаты :
T/T
Способность поставки :
100000pc/Month
Срок поставки :
4 недели
Упаковывая детали :
PCB + коробка
Ключевое слово :
дизайн плана pcb
Доска PCB :
Нормальные доски, доски FPC, доски Тверд-гибкого трубопровода, доски металла низкопробные
Материалы :
Высоко-Tg FR4, Rogers, Nelco, RCC, PTFE, M4, M6, TU862, TU872
Особенная возможность :
Peelable, чернила углерода
Законченное поверхностное :
Золото/олово/серебр Osp погружения Pb HASL свободные, погружение Gold+OSP
Особенности :
Высокая надежность, Designability
Заявления :
Промышленный контроль, медицинская, автомобильная электроника, сообщения, интернет
Медная толщина :
0.3-12 oz
Метод оплаты :
T/T
Время доставки :
4 недели
Ли поддержать изготовление на заказ :
Поддержка
Снабжение :
Примите клиента определил снабжение
Описание

Жестко-гибкие платы Компоновка печатной платы Проектируемость Автомобильная электроника

Описание дизайна макета печатной платы:

1. Тип конструкции печатной платы: высокоскоростная, аналоговая, цифро-аналоговая гибридная, высокая плотность/напряжение/мощность, РЧ, объединительная плата, ATE, мягкая плата, жесткая гибкая плата, алюминиевая плата и т. д.

2. Инструменты дизайна: Allegro, Pads, Mentor Expedition.


Параметры макета печатной платы:

Возможность поверхностного монтажа 14 миллионов роликов в день
Линии поверхностного монтажа 12 линий поверхностного монтажа
Скорость отклонения R&C: 0,3%
ИК: 0%
Печатная плата Доски POP/Обычные доски/Платы FPC/Жестко-гибкие доски/Металлические базовые доски
Размер частей Минимальная площадь основания BGA: 03015 чип/0,35 мм BGA
Точность деталей SMT: ± 0,04 мм
IC SMT Точность: ± 0,03 мм
Размер печатной платы Размер: 50*50 мм-686*508 мм
Толщина: 0,3-6,5 мм


Введение в дизайн макета печатной платы:

1. В нормальных условиях все компоненты должны располагаться на одной стороне печатной платы.Только когда верхние компоненты слишком плотные, некоторые устройства с ограниченной высотой и низким тепловыделением, такие как чип-резисторы, чип-конденсаторы, чип-ИС и т. д., могут быть размещены на нижнем слое.

2. Для обеспечения электрических характеристик компоненты должны быть размещены на сетке параллельно или перпендикулярно друг другу, чтобы они были аккуратными и красивыми.Как правило, компоненты не могут перекрываться;расположение компонентов должно быть компактным, а компоненты должны располагаться по всему макету.Распределение равномерное, плотность постоянная.

3. Минимальное расстояние между соседними контактными площадками различных компонентов на печатной плате должно быть более 1 мм.

4. Расстояние от края печатной платы обычно не менее 2 мм.Лучшая форма печатной платы — прямоугольник, а соотношение сторон — 3:2 или 4:3.Когда размер поверхности печатной платы превышает 200 мм на 150 мм, следует учитывать, что печатная плата может выдерживать механическую прочность.
