Взрывозащищенный электрический компактный привод с классом ExdⅡC T4 для Зоны 1 / Раздела 1

Особенности

• Четвертьоборотная работа с механическими ограничениями
• Соединительные поверхности типа цилиндрической остановки каждой крышки корпуса, огнестойкий зазор и длина соответствуют стандартам UL и CSA
• Взрывозащищенный класс ExdIICT4 для зонной системы и Group C, D T4 для системы разделов
• Прочный корпус из алюминиевого сплава IP68/NEMA 4X с порошковым покрытием
• Высокопрочная стеклянная линза 10 мм для индикатора положения клапана, сохраняет высокую твердость как при низкой температуре (-22F), так и при высокой температуре (140F).
• Корпус из алюминиевого сплава, отлитый под давлением, для обеспечения устойчивости привода к высокому взрывному давлению (＞2,2 МПа).
• Невентилируемый двигатель с огнестойкой обработкой.
• Мощный двигатель с тепловой защитой от перегрузки
• Рабочий цикл составляет 70%, кратковременный режим S2 с непрерывной работой менее 15 минут и прерывистый режим S4 с 1200 раз/час.
• Многофланцевое крепление ISO5211.
• Доступна защита от перегрузки по крутящему моменту
• Опционально доступен антиконденсационный нагреватель
• Ручное управление с помощью шестигранного ключа или маховика
• Сертификация CSA в процессе в соответствии со стандартом UL/маркировка ATEX

Описание

Привод может использоваться в более чем 90% взрывоопасной газовой среде, за исключением шахт. Двигатели и электроника подвергаются огнестойкой обработке. Точность обработки соединительной поверхности строго контролируется и проверяется поставщиком, чтобы обеспечить достаточно малый огнестойкий зазор для блокировки искр внутри привода. Алюминиевый корпус отлит под давлением с большим тоннажем, чем у обычных серий электрических приводов, чтобы быть более плотным и выдерживать гораздо большее взрывное давление.

Все соединительные поверхности между корпусами спроектированы в соответствии со стандартами ATEX и UL и точно обработаны и протестированы перед сборкой для обеспечения взрывозащищенного класса. Привод прост в установке с использованием стандартного многофланцевого крепления ISO5211 и двойного квадратного привода.

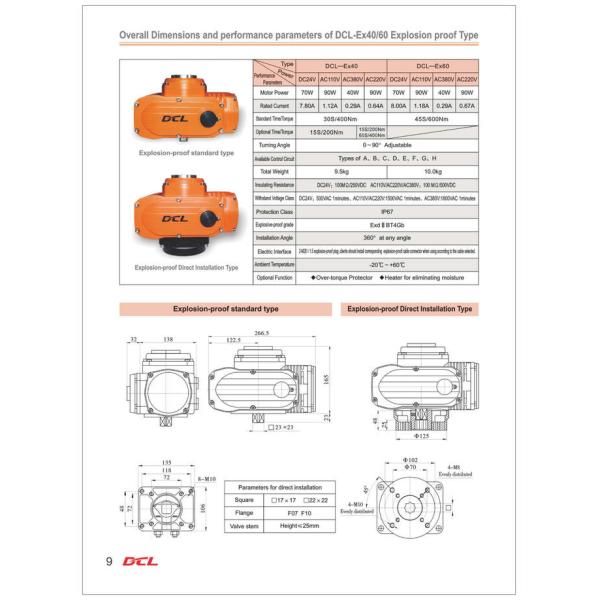

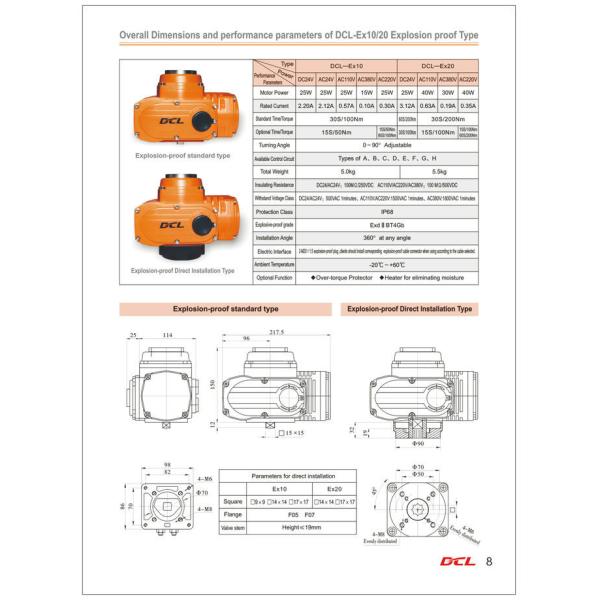

Спецификация
