Три дискретных положения, поворот на 180° (половина) компактного привода / 4 комплекта концевых выключателей

Особенности

• Угол поворота меньше 360°, возможно установить среднее положение
• Несколько вариантов питания: 24 В пост. тока, 24 В перем. тока, 110 В перем. тока, 220 В перем. тока
• 3 комплекта с 6 концевыми выключателями для 3 положений: открыто, закрыто и среднее соответственно
• Полностью закрытый асинхронный двигатель с короткозамкнутым ротором / для тяжелых условий эксплуатации
• Самоблокировка в любом положении
• Два вспомогательных концевых выключателя для подтверждения положения клапана
• Невентилируемый двигатель с высоким пусковым моментом и небольшой инерционной силой
• Ручное управление
• Металлический червячный привод предотвращает обратный ход и колебания
• Стандартная прямая установка ISO5211
• Сертификация CSA в соответствии с UL 429 и CSA C22.2, маркировка CE

Описание

DCL-02B может использоваться для привода клапана или поворотного рычага с полным углом, не превышающим 90 градусов. Двигатель автоматически останавливается внутренними кулачками, воздействующими на концевые выключатели. Добавлены еще два вспомогательных концевых выключателя с пассивными контактами для подтверждения положения клапана. Очень компактный размер с уникальным дизайном, конечная ступень привода с червячной передачей для обеспечения самоблокировки.

DCL предоставляет индивидуальные услуги по проектированию для некоторых особых требований. Все приводы серии могут устанавливать еще одно требуемое среднее положение между полностью открытым и полностью закрытым положением. Схема подключения может быть разработана в соответствии с требованиями заказчика. Привод со средним положением обычно используется в приложениях, требующих предварительно установленного промежуточного положения управления, например, в трехходовом шаровом клапане типа T.

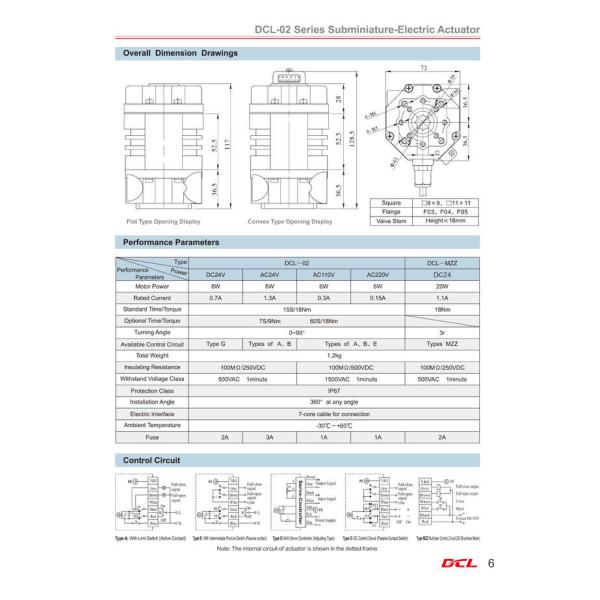

Спецификация
