Жилое накопление энергии 12V150Ah батареи, разрядка 150 a, серия соединения
- 1. приведитесь в действие ряд напряжения тока: 10~14.6V;
- 2. непрерывное течение обязанности: ≤150A;
- 3. непрерывный разряд настоящий: ≤150~200A;
- 4. разряд тока ИМПа ульс (3S): ≤500A;
- 5. короткая защита: 750A~1000A (150~500us);
- 6. Соединение Bluetooth или WIFI опционное;
- 7. максимальное 4groups последовательно опционное;
- 8. порекомендуйте максимальные 4 группы параллельно;
- 9. совместимый с большинств инверторами включая инвертор серии SW Schneider, инвертор XW+, инвертор большой винной бутылки, инвертор радиана захолустья, инвертор SMA, инвертор Victron, etc
1. Общая информация
Эта спецификация определяет представление перезаряжаемые LiFePO4 блока батарей TB-BL12150F-SC-S110A изготовленного CO. БАТАРЕИ ШЭНЬЧЖЭНЯ TOPBAND, LTD, описывает тип, представление, технические характеристики, тревогу и предупреждение блока батарей. Блок батарей поддерживает функцию связи Bluetooth. Через ПРИЛОЖЕНИЕ андроида и IOS, он может прочитать состояние и данные по батареи. Особенно должный к открытости системы андроида, различный изготовитель смартфона будет иметь их собственные различную версию оборудования Bluetooth и подгонянные системы андроида особенности. Так ПРИЛОЖЕНИЕ не может работать хорошо на некоторых смартфонах (с системой андроида) должных к совместимому вопросу. Необходимо для клиента подтвердить ли телефон совместим с ПРИЛОЖЕНИЕМ.
2. Спецификация (инициал Temp25±5℃ @Battery)
| НЕТ. | Детали | Критерии | Примечания |
| 2,1 | Расклассифицированная емкость | 150Ah | |
| Минимальная емкость | 147Ah | |
| 2,2 | Энергия | 1.92KWh | |
| 2,3 | Номинальное напряжение | 12.8V | |
| 2,4 | Общительное напряжение тока | ≥12.8V | |
| 2,5 | Внутреннее сопротивление | ≤20mΩ | |
| 2,6 | Напряжение тока обязанности | 14.6±0.2V | |
| 2,7 | Напряжение тока плавующего заряда | 13.8±0.2V | |
| 2,8 | Стандартное течение обязанности | 100A | |
| 2,9 | Максимальное течение обязанности | 150A | |
| 2,10 | Максимальный разряд тока | 150A | |
| 2,11 | Разряд тока ИМПа ульс | 500A/Continuous для 3s | |
| 2,12 | Предельное напряжение заряда разрядки | 10.0~11.0V | |
| 2,13 | Применение серии параллельное | Максимальные 4 группы последовательно | |
| 2,14 | Дозарядка к емкостной нагрузке | Доступный | Не приглаживайте начало настоящее и никакую искру когда соединиться для того чтобы нагрузить |
| 2,15 | Размер | Длина: 485±2mm | |
| Ширина: 170±2mm | |
| Высота: 240±2mm | |
| 2,16 | Вес | Приблизительно: 20.2±0.5Kg | |
| 2,17 | Рабочая температура | Поручать: 0~45℃ |
| Discharging: - 20~60℃ |
| Порекомендованная рабочая температура: 15℃~35℃ |
| 2,18 | Тариф саморазряжения | Остаточная емкость: ≤2%/month; ≤12%/year |
| 2,19 | Температура хранения & ряд влажности | Меньше чем 1 месяц: - 20℃~45℃, 45%RH~75%RH |
| Меньше чем 3 месяца: - 10℃~35℃, 45%RH~75%RH |
| Порекомендованная окружающая среда хранения: 15℃~35℃, 45%RH~75%RH |
| Долгосрочное хранение: Если потребность батареи хранилась в течение длительного времени, то напряжение тока be13.2V (50%SOC), и сохраненный в условии как предложение хранения. Для этого нужен по крайней мере один цикл обязанности & разрядки каждые шесть месяцев. |
3. Условия испытаний
3,1 стандартные условия испытаний
3.1.1 если не указано иное, все проверки технических характеристик необходимы проведенный на температуре 25℃±2℃, влажности более менее чем 45%~75%RH.
3.1.2 если не указано иное, испытанный продукт необходим неиспользованное не позднее 2 месяца после общительного.
3,2 режим обязанности стандарта
«Стандартная обязанность» не будет значить на обязанности 25±2℃ ограничивать напряжение тока с постоянн течением 0.33C, тогда обязанность с постоянн напряжением тока до настоящего более менее чем 0.02C.
3,3 быстрый режим обязанности
«Быстрая обязанность» не будет значить на обязанности 25±2℃ ограничивать напряжение тока с постоянн течением 1.0C, тогда обязанность с постоянн напряжением тока до настоящего более менее чем 0.02C.
3,4 режим разрядки стандарта
«Стандартная разрядка» значит на разрядке 25±2℃ к течению предельного напряжения заряда with0.33C.
3,5 быстрый режим разрядки
«Середины быстрой разрядки» discharging к предельному напряжению заряда с течением 1.0C.
4. Эксплуатационные характеристики продукта
| НЕТ. | Детали | Критерии | Способ испытания |
| 4,1 | Расклассифицированная емкость | 150Ah | Остатки на 1 час после того как полно порученный, после этого разрядка с течением 0.5C до тех пор пока батарея не достигнет запирающее напряжение разрядки. Повторение над процессом для три раза, если время разряда нет чем 120 минут, то вы можете остановить и определить Discharging значение current*time (ах) как емкость батареи. |
| 4,2 | Минимальная емкость | 147Ah |
| 4,3 | Внутреннее сопротивление | ≤20mΩ | частота государства SOC батареи 50% тестера сопротивления переменного тока 1 КГц |
| 4,5 | Жизнь цикла (DOD100%) | ≥2000cycle | Разрядка с течением 0.33C до тех пор пока оно не сможет разрядка, и после этого отдохнуть она для 1h. Поручите батарею следовать режимом CC (0.33C) /CV (14.6V) к полной производственной мощности, и после этого отдохните она для 1h. Повторение над процессом до полностью порученной емкости не будет не больше чем 80% из нормального значения. Аккумулированные времена определены как жизнь цикла. |
| 4,6 | Температура выхлопа Характеристики | -20℃ | ≥70% | На разрядке 25±5℃ батарея с течением 0.5C к предельному напряжению заряда и рекордной емкости обязанности. Храните батарея на различных температурах для 2h и разрядки батарея с 0.5C к предельному напряжению заряда. |
| -0℃ | ≥80% |
| 25℃ | ≥100% |
| 55℃ | ≥95% |
| 4,7 | Способность удерживания обязанности | Остаток capacity≥80% | Поручите батарею к полной производственной мощности и хранить она для 28days, и после этого разрядку оно с 0.5C к предельному напряжению заряда. |
| Спасение capacity≥90% |
| 4,8 | Связь Bluetooth | Через ПРИЛОЖЕНИЕ, потребитель может прочитать данные по системы батареи как напряжение тока, настоящий, SOC, температура, etc. |
5. Спецификация защитной цепи
Батареи поставлены с системой управления батареи LiFePO4 (BMS) которая может контролировать и оптимизировать каждую одиночную призменную клетку во время обязанности & разрядки, для защиты блока батарей начисляют, над разрядкой, короткое замыкание. Общий, BMS помогает обеспечить безопасный и точный ход.
| НЕТ. | Детали | Содержание | Спецификация |
| 5,1 | Начислите | Начислите защиту для каждой клетки | 3.80±0.05V |
| Начислите отпуск для каждой клетки | 3.60±0.05V |
| Начислите метод отпуска | Под напряжением тока отпуска |
| 5,2 | Над разрядкой | предохранение от Сверх-разрядки для каждой клетки | 2.50±0.05V |
| отпуск Сверх-разрядки для каждой клетки | 2.80±0.05V |
| метод отпуска Сверх-разрядки | Поручая спасение |
| 5,3 | Перегрузки по току | Разрядка над настоящей защитой 1 | 255±5A, задержка 4~6min |
| Разрядка над настоящей защитой 2 | 400±20A, задержка 5~6s |
| Метод отпуска перегрузок по току | 8s после отрезка нагрузка. |
| 5,4 | Краткость | Не закоротите электроды | Конструированный для 800A~1000A /150-500us |
| 5,5 | Температура батареи | Обязанность над температурой | Защита @65±5℃ |
| Отпуск @50±5℃ |
| Разрядка над температурой | Защита @65±5℃ |
| Отпуск @50±5℃ |
| 5,6 | Статическая сила | Нормальная статическая сила consumption≤20mA; После разрядки protection≤600uA |

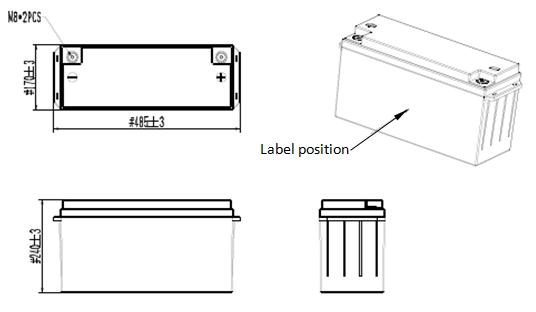

6. Габаритный чертеж (блок: mm)
7. Транспорт
* основанный на характере клетки, свойственной окружающей среды для транспорта потребности блока батарей LiFePO4 быть созданным для защиты батареи.
* батарея должна остаться в складе 15℃~35℃ где сухой, чистый, тени, и хорошо провентилированный.
* батарея следует сохранить в 50% SOC во время транспорта.
* батарее нужно быть порученным каждые 6 месяцев если из пользы
* держите батарею против падать, кантовать и серьезный штабелировать во время загрузки.
8. Предупреждение & подсказки
Пожалуйста прочитайте и следовать примечания спецификации и предосторежения на поверхности батареи перед использованием батареи. Неправильная польза может причинить жару, огонь, повреждение, и повреждение или ухудшение качества емкости батареи. CO. БАТАРЕИ ШЭНЬЧЖЭНЯ TOPBAND, LTD. Описывать не ответственно за все аварии причиненные использованием без следования нашей спецификации.
² батарея должно быть далеко далеко от теплового источника, высокого напряжения, и избегает для того чтобы подвергнуться действию в солнечность на долгое время.
² никогда не бросает батарею в воду.
² не кладет батарею в заряжатель или оборудование с неправильными соединенными терминалами.
² никогда не соединяет позитв и недостаток батареи с металлом.
² избегает чрезмерных физических удара или вибрации. не ударьте, падение, печать на батарее
² без разрешения изготовителя и наведения, запрещенного для того чтобы извлечь или собрать батарею
² не использует батарею смешанную с другими различными батареями изготовителя, типа, или модельных.
² держит батарею против высокой температуры. В противном случае, оно причинит жару батареи, получает в огонь или теряет некоторую функцию и уменьшит жизнь.
² когда бег батареи из силы, пожалуйста поручает вашу батарею своевременную (≤15day).
² пожалуйста использует, который соответствуют или предлагаемым заряжатель для этой батареи.
² если батарея испускает странный запах, то, топление, искажение или появляется любой abnormity во время деятельности или хранение, пожалуйста останавливает использовать и принять его вне от прибора.
² если утечки батареи и получить в глаза или кожу, не обтирают, вместо, то полощет его с чистой водой и видит доктора немедленно.
² пожалуйста далеко далеко от детей или любимцев.
² не кладет батарею неиспользования в огонь или воду.
² оно поддерживает максимальное последовательно соединение 4groups.
Соединение ² параллельное этого блока батарей позволено под условием что разница в ≤0.2V напряжения тока, параллельные группы номеров ≤4, и эксплуатирова профессионалами.
9. Инструкция деятельности батареи
Обязанность и разрядка
1. Поручая течение: Не перегоните самое большое поручая течение которое спецификация обусловила.
2. Зарядное напряжение: Не перегоните самое высокое ограниченное напряжение тока которое спецификация обусловила.
3. Поручая температура: В пределах объема температуры что спецификация обусловила.
4. Обязанность с постоянн течением, после этого с постоянн напряжением тока, отсутствие обратной обязанности, которая dangerous1
5. Особенное примечание: Короткий период времени не влияет на пользу батареи начисляет тоже, но в течение длительного периода времени над разрядкой или над обязанностью смогите повлиять на функцию отказа батареи, или батарее не может использовать постоянное, не появляется серьезные угрозы безопасности, и не нужно долгосрочный плавать пожалуйста использует порекомендованную плавая спецификацию модели. Батарея когда не в пользе в течение длительного времени, из-за своих собственных характеристик саморазряжения смогите также причинить разрядку, предотвратить возникновение разрядки, батарея должна поддерживать некоторую емкость; поддерживайте напряжение тока на государстве 50% SOC.
10. Другая химическая реакция
Потому что батареи используют химическую реакцию, представление батареи ухудшит с течением времени даже если сохраненный в течение длительного периода времени без быть использованным. К тому же, если различные условия использования как обязанность, разрядка, температура окружающей среды, etc. не поддержаны внутри определенные ряды, то продолжительность жизни батареи может быть сокращена или прибор в котором батарея использована может быть поврежден утечкой электролита. Если время разряда гораздо короче чем нормальный после полно порученный, то даже батарея поручена правильно, и это может показать давно пора для изменения батареи.
