Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
Спецификации
Номер модели :
500кВ/1МВх
Место происхождения :
Китай
Количество минимального заказа :
1PC
Термины компенсации :
L / C, T / T
Способность поставкы :
450Мвх/еар
Срок поставки :
6~8weeks
Упаковывая детали :
стандартная коробка экспорта
Номинальное напряжение :
691.2В
Типичная емкость :
250Ах*6П
Максимальная непрерывная обязанность :
0.5C
Максимальный непрерывный разряд :
1С
Циклы Лифе@ ДОД 100% :
≥2500
Вес :
27,000кг
Размерности :
12192*2438*2710мм
Материал :
Нано ЛиФеПО4
срок службы :
10years
Уровень предохранения :
ИП54/НЭМА 3Р
Описание

системы накопления энергии лития контейнера 40ХК (ЭСС) 500кВ/1МВх (400В/50Хз)

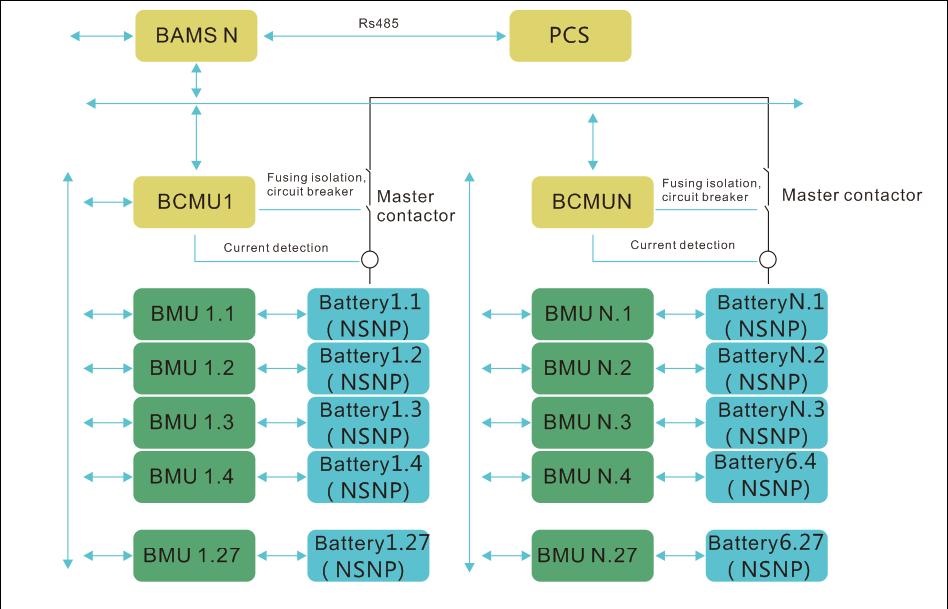

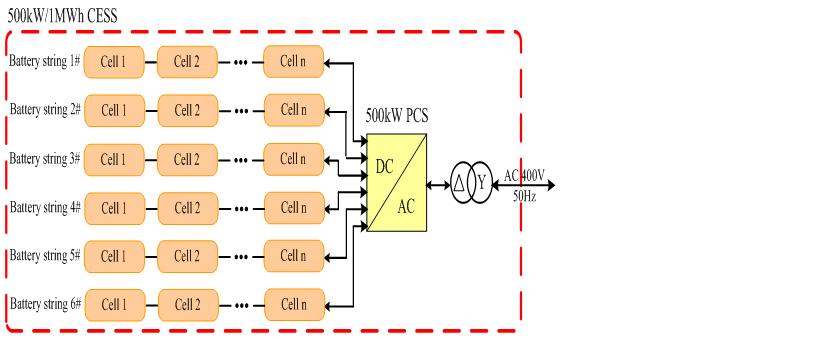

Электротехническая технология системы:

Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК

1. Спецификация систем накопления энергии

НЕТ Описание проекта Спецификации Примечание
1,1 Производительность системы накопления энергии 1000КВх
1,2 Расклассифицированная сила разрядки 500Кв
1,3 Расклассифицированная сила обязанности 500кВ Не позволенный.
1,4 Напряжение тока требуемой производительности 315Вак Отсутствие трансформатора, костюма для Азии, Европы, Америки
380Вак С никаким трансформатором, костюм для Азии, Европы.
480Вак С никаким трансформатором, костюм для Америки.
1,5 Ряд напряжения тока выхода Расклассифицированное напряжение тока -20%/+ 15%
1,6 Частота требуемой производительности 50Хз Костюм для Азии, Европы
60Хз Костюм для Азии
1,7 Диапазон изменения частот 47Хз~52Хз Костюм для Азии, Европы
57Хз~62Хз Костюм для Азии, Америки.
1,8 Эффективность максимума системы 95% Не с трансформатором
1,9 Полный настоящий тариф аберрации <3% расклассифицированная сила, аберрация рате<1% напряжения тока каждый час
1,10 Компонент ДК <5% расклассифицированная сила
1,11 Фактор силы -0.9~0.9 регулируемый
1,12 Время преобразования обязанности и разрядки 100мс
1,13 Время на ответ системы коммуникаций 2С
1,14 Режим соединения выхода Трехфазный четырехпроводной трехфазный 5-провод Не с трансформатором 3П + ПЭ/с трансформатором 3П + н + ПЭ
1,15 Работая температура -15℃~45℃
1,16 Температура хранения -15℃~55℃
1,17 Работая относительная влажность 0~95% Отсутствие орошать
1,18 Относительная влажность хранения 0~95% Отсутствие орошать
1,19 Высота ≤2000м
1,20 Шум системы <75дБ
1,21 Уровень защиты ИП54/НЭМА 3Р
1,22 Уровень загрязнения 2 уровня
1,23 Порт внешней связи Локальные сети МОДБУС (ТКП/ИП)
1,24 Размер контейнера 12192*2438*2710мм В*Д*Х
1,25 Вес контейнера 25 тонн Не с трансформатором
27 тонн С трансформатором
1,26 Порт контейнера Порт силы Путь 1/путь 2 315В/380В/480В
Порт распределения силы Путь 1 220В/110В/27
Земной порт Путь 2 ПЭ
Порт связи Путь 1 МОДБУС (ТКП/ИП)
1,27 Жизнь цикла обязанности/разрядки > 2500 разрядка обязанности 1К
1,28 Срок службы 10 лет Падения силы хранения до начальное 80%
1,29 Аттестация НЕТ Американский рынок, рынок Европы, рынок Австралии, Китай
1,30 Требования к перехода Отсутствие упаковки Удовлетворяйте доставка моря

2. Параметры гальванических элементов

Деталь Спецификация

Примечание
2,1 емкость Номинал 25Ах разряжающая способность 0.5К
2,2 типичная емкость 26Ах
2,3 внутренний импеданс ≤2.0мΩ АК 1КХз
2,4 номинальное напряжение 3.20В
2,5 вес клетки 650±20г Содержание пакета
напряжение тока 2,6 Конц--обязанностей 3.65В На режиме КК
течение 2,7 Конц--обязанностей 0.05К На режиме КВ
напряжение тока 2,8 Конц--разрядок 2.00В
2,9 метод обязанности 0.5К КК/КВ минута 180
2,10 быстрый метод обязанности 1К КК/КВ минута 90
2,11 течение непрерывного разряда Макса 50А Время непрерывного разряда: 30 минут
2,12 разряд тока ИМПа ульс Макса 75А Время непрерывного разряда: 10 секунд
2,13 жизнь цикла ≥2000сиклес постоянная разрядка 0.5К: ≥80% (ДОД 100%)

2,14 работать

Температура

Поручая температура

 0~45℃

Температура окружающей среды: 25℃±5℃

Температура клетки внешняя должна быть <65>
Дишаргинг температура -20~55℃ Температура окружающей среды: Температура клетки 25℃±5℃ внешняя не превысить 80℃
Температура хранения -20~35℃ Порекомендованный диапазон температур для долгосрочного хранения – 10~ +30°℃
Гарантийный период 2,15 2 года
2,16 возникновение Без перерыва, царапина, искажение, загрязнение, утечка и так далее

3. Спецификация модулей батареи

Деталь Спецификация Примечание
3,1 количество гальванических элементов 120 ПК
3,2 количество блоков батареи 10 ПК
3,3 режимы параллели серии блоков батареи 10П12С
3,4 количество БМУ ПК 1
3,5 расклассифицированное напряжение тока 38.4В
3,6 ряд напряжения тока 30~43.8В
3,7 расклассифицированная емкость 250Ах
3,8 энергия модуля батареи 9.6кВх
3,9 размер в модулей батареи * Д* х 620*550*220мм
4,0 веса Приблизительно 110КГ

4. Спецификация шкафа батареи

Деталь Спецификации Примечание
4,1 количество модулей батареи 18 ПК
4,2 режимы параллели серии модулей батареи 18С1П
4,3 количество БМУ 18 ПК
4,4 количество КБМУ ПК 1
4,5 расклассифицированное напряжение тока 691.2В
4,6 ряд напряжения тока 540-788.4В
4,7 расклассифицированная емкость 250Ах
4,8 энергия шкафа батареи 172,8 кВх
4,9 размер В*Д*Х 1400*650*2200мм
5,0 веса Приблизительно 2700КГ

5. Габаритный чертеж

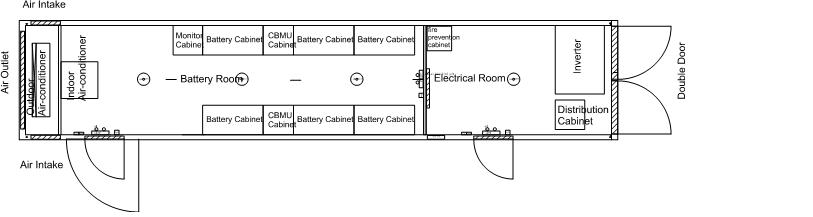

План контейнера:　

Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК

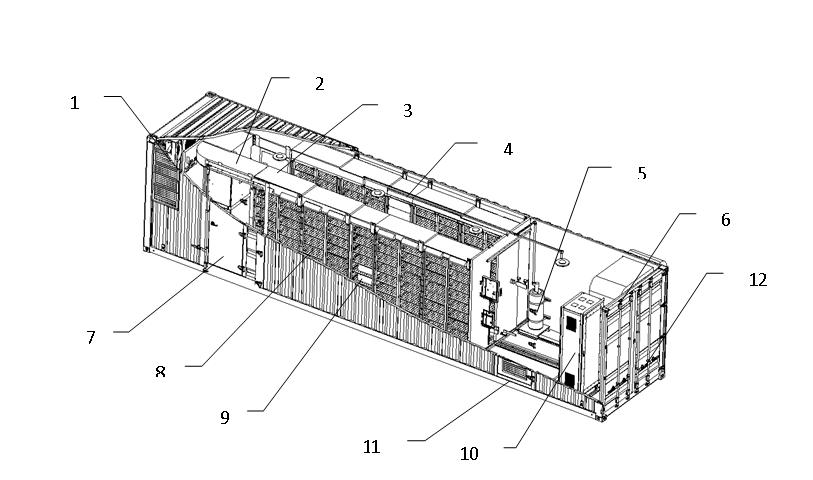

Как следовать:

Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК

1. На открытом воздухе кондиционер;

2. Крытый кондиционер;

3. Контролируйте шкаф;

4. Степвисе трубопровод;

5. Шкаф предохранения огня;

6. Двухнаправленный конвертер;

7. Основн-вторичная дверь (дверь врезанная дверью);

8. Шкаф батареи;

9. Главный шкаф блока контроля над органами управления батареи (КБМУ);

10. Шкаф распределения;

11. дверь избежания вентиляции Адвокатура-вырезывания;

12. Двойная дверь;

Мегаватты двигают тип взгляд коробки структуры системы ИИ накопления энергии секционный

Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК

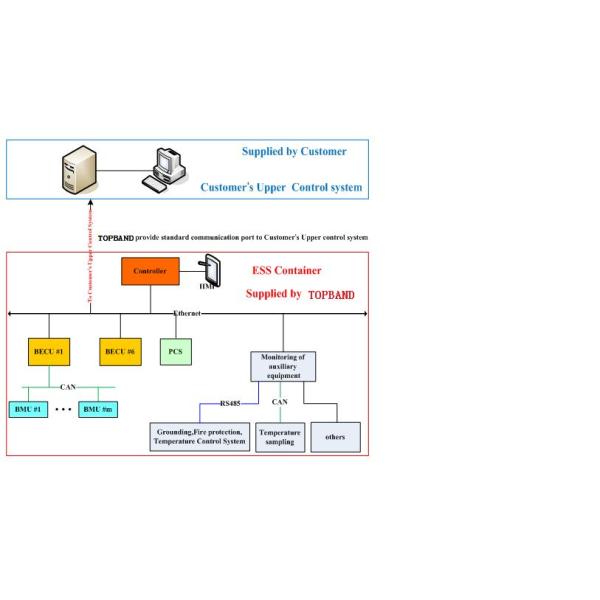

Топология связи системы:

Система ЭСС 500кВ/1МВх накопления энергии батареи лития контейнера сверхдержавы 40ХК
