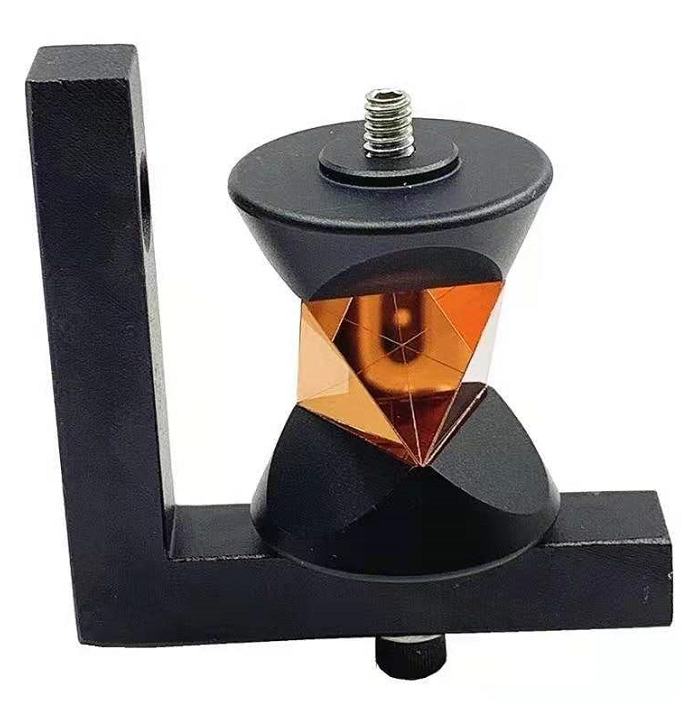

360-градусный обзор мини-призма рефлектор L кронштейн Мониторинг рельса Общая станция Призма

Модель:L360

Использование:

L-Bar Mini Prism - это компактная и универсальная оптическая мишень, используемая с автоматизированными тотальными станциями (AMTS) для мониторинга смещений и деформаций конструкций.

Подходит для широкого спектра применений, мини-призма L-Bar может быть установлена на стенках туннелей, фасадах зданий, плит фундаментов, опорных стен и палуб мостов.

Как установить:

Выберите местоположение, которое обеспечивает AMTS четкую видимость.

Определить наилучшую ориентацию Л-стволки, установить якорь и установить скобку.

Присма прикрепляется к кронштейну, поворачивается к AMTS и затягивается.

Сдвиг призмы Лейки

Точно так же, если вы работаете с 0 мм офсет призма (или отражающая лента), вам нужно добавить 34 мм. Вы получаете идею.с прибором Лейка Призма постоянное поле на самом деле коррекция, которую вы должны ввести относительно -34 мм, НЕ фактическая константа призмы (сдвиг) вашей призмы.

Как установить константы призма на лифте Лейки?

Установка констант призмы на Лейковой общей станции Сначала основополагающий материал о константах призмы (также называемых призмовыми отклонениями), более правильно называемых абсолютными константами призмы (APC).См. рисунок 1 для понимания того, что ЭДМ необходимо “сказать” какую призму вы используете для правильного расчета расстояния до вертикальной оси призмы.

Обзор:

1Высокая производительность:

Покрытая оптика для лучшей производительности.

2Прочный:

Призма водонепроницаема и туманна, подходит для любой среды.

3Низкое визуальное воздействие:

Компактные призмы практически незаметны с улицы.

4Легкая установка:

Компактный креп может устанавливаться в любой ориентации и подходит практически в любом месте.

5- Экономически эффективно:

Экономическая призма обеспечивает низкую стоимость за контролируемую точку.

Другие доступные призмы:

GPR1

GPR121

GPR111

GMP111

GRZ101

GMP104

GRZ4

GRZ122

MPR122

Упаковка и доставка

Упаковка: отдельная бумажная коробка

Доставка: небольшое количество подходит для экспресс-доставки или авиаперевозки

Приложения призма оптического отражателя

Призмы-рефлекторы используются геодезистами и инженерами для измерения изменения положения цели, которая, как предполагается, движется.Измерительные призмы используются для широкого спектра приложений мониторинга, включая:

1. Наблюдение за железной дорогой
2. Мониторинг расчетов
3. Мониторинг перемещения
4. Мониторинг деформации
5. Мониторинг конвергенции
