SMP Мужской ПКБ-подъемный соединитель RF с изоляционной выпуклой поверхностью
SMP Мужской ПКБ-подъемный соединитель RF с изоляционной выпуклой поверхностью
SMP Мужской ПКБ-подъемный соединитель RF с изоляционной выпуклой поверхностью
SMP Мужской ПКБ-подъемный соединитель RF с изоляционной выпуклой поверхностью
Спецификации
Номер модели :
SMP-JYD99
Место происхождения :
Китай
Минимальное количество заказа :
100 шт.
Условия оплаты :
T/T, Western Union, L/C
Способность к поставкам :
1000000 частей в месяц
Время доставки :
В течение 3 недель
Подробная информация об упаковке :
Стандартная экспортная коробка
Наименование продукта :
SMP RF коаксиальное Conector
Сертификат :
CE ROHS ISO-9001-2015
Срок жизни :
500 ЦИКЛОВ
Половое положение :
Мужской/штепсельный вилка
Форма кузова :
Прямой.
Материал :
Медь
Метод держателя :
держатель фланца
Плакировка :
Золотовалочное покрытие
Imdepence :
50ohm
Описание

SMP Мужской преграда PCB монтаж RF соединитель с изоляцией выпуклой поверхности

Введение в SMP RF-коннектор

Интерфейс SMP представляет собой компактный разъем, похожий по размеру на разъемы MMCX, но работает в диапазоне частот от постоянного тока до 40 ГГц.Серия интерконнектов SMP использует плавучие женские-к-женские адаптеры (обычно известные как пули) для накладывающих досок с мужскими разъемами PCB SMPЭта прочная конструкция и способность переносить радиальное и осевое несоответствие позволяют создавать слепые решения для взаимосвязи.

Особенности и преимущества

1Высокочастотные характеристики: SMP-коннекторы имеют низкую потерю вставки и потерю отражения в диапазоне высокой частоты, что может поддерживать высокоскоростную передачу данных и широкополосную передачу сигналов.
2- компактный дизайн: SMP-коннекторы относительно малы по сравнению с другими коаксиальными коннекторами, подходящими для применения с ограниченным пространством.
3. Различные конструктивные формы: интерфейс push-in может удовлетворять требованиям быстрого сборки и тестирования клиента; структура полного отхода соединителя SMP имеет отличную механическую надежность,для удовлетворения требований всей системы по вибрации и ударамКроме того, RF-коннекторы серии SMP также имеют различные структуры, такие как установка через стенку, установка фланца и синтерирование стекла.

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 40 ГГц
Номинальное напряжение 170VRMS*
Сопротивление изоляции ≥ 2000 МΩ
Диэлектрики Напряжение-сопротивление 500VRMS*

Центровое сопротивление


 Внешний проводник Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ
Центральный дирижер Нормальное ≤6mΩ, уплотнение ≤26mΩ
VSWR ≤ 1.3



Материалы и механические характеристики
Центральный дирижер Мужчина Sn-P Бронзовая, позолоченная
Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза Покрытые золотом
Шкалы и другие металлические части Медь из нержавеющей стали Позолоченная пассивация
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции 1.01325×10-3Pa·cm3/s

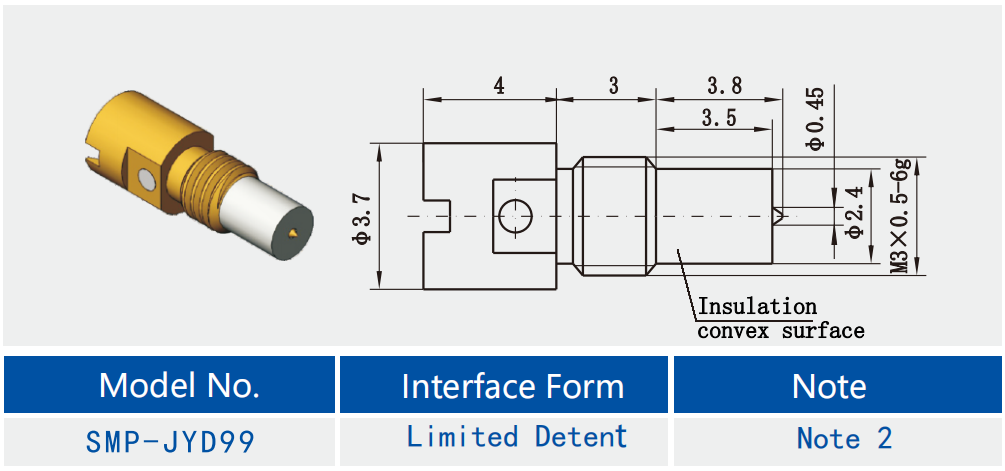

Подробный чертежSMP Мужской ПКБ-коннектор с изоляционной выпуклой поверхностью:SMP Мужской ПКБ-подъемный соединитель RF с изоляционной выпуклой поверхностью

Заявления

  • Антенны
  • Взаимосоединение "поверхность к поверхности"
  • Телекоммуникации
  • Инструментация

Каталог продукции:

Сборки радиочастотных кабелей
Водопровод к коаксиальному адаптеру
Герметические уплотнители стекло-металл
Коннектор серии J30J
Микроволновые вращающиеся соединения
РЧ-адаптер
РЧ-коннектор SMA/SSMA
SMP/SSMP RF соединитель
РЧ-коннектор типа N
TNC RF соединитель
MCX/MMCX RF соединитель
BNC RF соединитель
Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм)


Примечание:
У нас более 10 000 видовКоннектор SMPЕсли вы не видите требуемый вам набор кабелей, мы можем спроектировать и изготовить его в соответствии с вашими уникальными требованиями!
