Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29
Спецификации
Номер модели :
СМП (М) - ДЖХД
Место происхождения :
Китай
Количество минимального заказа :
200ПКС
Условия оплаты :
Л/К, Т/Т, западное соединение, кредитная карточка
Способность поставки :
300 000 000 ПК в год
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Диапазон изменения частот :
DC~40GHz
Импеданс :
50Ω
Серия соединителя :
SMP
Материал раковины :
Kovar 4j29
Стекло :
7052 7070
Hermecity :
<1>
Сопротивление изоляции :
≥2000MΩ
Изолируя средство :
PTFE/Glass-powder
Описание

Герметичный разъем SMP с ограниченным фиксатором и штыревым контактом для припоя

SMP представляет собой миниатюрный вставной или защелкивающийся коаксиальный РЧ-разъем, который отличается небольшими размерами, малым весом, отличными сейсмическими характеристиками, широкой полосой пропускания и т. д.Его рабочая частота до 30 ГГц (наш продукт с SMP-коннектором может достигать 40 ГГц), а вилка имеет три интерфейса: полная фиксация, ограниченная фиксация и гладкий канал (в том числе с торможением).Крепление на печатную плату, крепление на кабель и последовательные адаптеры обеспечивают межплатное решение для соединений «плата-плата», «вслепую» и «стойка-панель» при сохранении плотности корпуса.Подайте заявку на установку с требованием модульной высокой надежности.



Спецификация

Электрические характеристики
Импеданс50 Ом
Диапазон частотпостоянный ток ~ 40 ГГц
Номинальное напряжение170 В среднекв.*
Изоляционное сопротивление≥2000 МОм
Диэлектрики сопротивление напряжению 500 В среднекв.*
Центральное сопротивлениеВнешний проводник≤4 мОм
Центральный проводник≤26 мОм
КСВ≤1,3
Материал и механические характеристики
Центральный дирижерМужскойSn-P бронза, позолота
ЖенскийБериллиевая бронза, позолота
Эластичный контактБериллиевая бронзаПозолоченный
Корпус и другие металлические деталиЛатунь Нержавеющая стальПозолоченная пассивация
ИзоляторыСпекание стекла/ПТФЭ/ПЭИ
Степень утечки герметичного продукта1,01325×10-3Па·см3/с

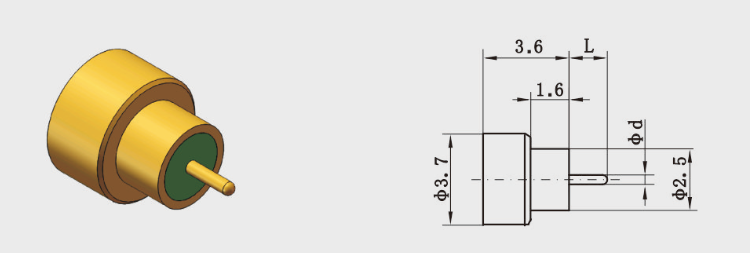

Детальный чертеж

Коаксиловый разъем Smp RF импеданса 50Ω раковины Kovar 4j29

Модель №.лгИнтерфейсПримечание
СМП(М)-JHD1,60,39ограниченная фиксацияглубина интерфейса 1,7 мм, герметичный
СМП(М)-ДЖХД-С1,60,39гладкий стволглубина интерфейса 1,7 мм, герметичный
СМП(М)-ДЖХД-Ф1,60,39полная фиксацияглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD-Y11,60,39ограниченная фиксация

глубина интерфейса 1,7 мм, герметичный,
192H устойчивость к соляному туману

СМП(М)-JHD26-S0,80,3гладкий стволглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD42-S20,39гладкий стволглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD511,20,39ограниченная фиксацияглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD51-S1,20,39гладкий стволглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD541.10,39ограниченная фиксацияглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD54-S1.10,39гладкий стволглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD632,50,39ограниченная фиксацияглубина интерфейса 1,7 мм, герметичный
СМП(М)-JHD15310,39ограниченная фиксацияглубина интерфейса 1,7 мм, герметичный


ПРИМЕЧАНИЕ:
У нас более 1000 видовГерметичный соединитель СМПдля выбора, если продукт, который вы используете, не найден, пожалуйста, свяжитесь с нами для получения полных каталогов.Нестандартные размеры принимаются.


Особенности и преимущества

Позолоченный
Субминиатюрный
от постоянного тока до 40 ГГц
Компактный размер
Вставная или защелкивающаяся муфта
Полная фиксация, ограниченная фиксация и гладкий канал
Разъем для монтажа на печатную плату и кабель
Мужской и женский, прямой и угловой выбор
Версии крепления кабеля как для гибкого, так и для полужесткого кабеля Материалы
Нормальный тип и герметичный, фланцевое крепление и резьбовое крепление на выбор


Приложения
- Антенны

- Широкополосный

- Телекоммуникации

- Инструменты
- Антенны с фазированной решеткой

- Межплатное соединение
