Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
Спецификации
Номер модели :
SMP-KWF506-126
Место происхождения :
Китай
Количество минимального заказа :
50 PCS
Условия оплаты :
Аккредитив, Т/Т, Вестерн Юнион, кредитная карта
Способность поставки :
300 000 000 шт в год
Срок поставки :
В течение 3 недель
Упаковывая детали :
Стандартная экспортная коробка
Материал корпуса :
Латунь
Импеданс :
50ohm
Цвет :
Покрытое золото
Форма кузова :
Прямой
Тип :
Переходник SMP женский RF
Метод держателя :
Слепая ответная часть
Сила захвата :
45N Макс
Отцепление Сила :
минута 9N
Описание

Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A

Введение в SMP RF-коннектор

SMP-коннекторы представляют собой серию микро-миниатюрных подключаемых соединителей с частотой работы до 40 ГГц.Коннекторы SMP быстрые, приятель.Для изоляции сигнала конструкция SMP-коннектора не так хороша, как конструкции натянутых коннекторов, таких как 2,92 мм.


Общая спецификация адаптера соединителя SMP
Импеданс
50Ω
Диапазон частот
DC ~ 40 ГГц
Номинальное напряжение
170VRMS ((на уровне моря)
Диэлектрики Напряжение-сопротивление
500VRMS ((на уровне моря)
Сопротивление изоляции
≥ 5000 МΩ

Сопротивление на контакт
Внешний проводник
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
Центральный дирижер
Normal≤6mΩ, герметически закрытый ≤26mΩ
Диапазон частотDC ~ 18 ГГц18 ~ 26,5 ГГц26.5 ~ 40 ГГц
VSWR для прямых разъемов
≤ 1.25
≤ 1.3≤ 1.4
VSWR для правого ангелского разъема≤ 1.3
VSWR для адаптера≤ 1.25≤ 1.3≤ 1.4
VSWR другие≤ 1.3
Центральный дирижерМужчина
Золото фосфорная бронза/соединение Ковар
покрытые золотом
Женщина
бериллиевая бронза
покрытые золотом
Эластичный контакт
бериллиевая бронза
покрытые золотом
Шкалы и другие металлические части
латунь/бериллиевая бронза/соединение Ковара/соединение меди, пассивированная нержавеющая сталь
Изоляторы
Сцинтерирование стекла/PTFE/PEI
Уровень утечки для
герметически запечатанный разъем
1.01325×10-3 Pa·cm3 /s


Особенности:
* Способность выдерживать радиальное/основное смещение
* Конфигурации на борту, подменяемые на поле, пули, герметические и кабельные разъемы
* Доступны индивидуальные разъемы

Конспект Рисунок
Женский радиочастотный адаптер SMP
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A



Модель No.L ((mm)
SMP-J506DL=7.9Мужчина, ограниченное расслабление, глубина интерфейса 2.79

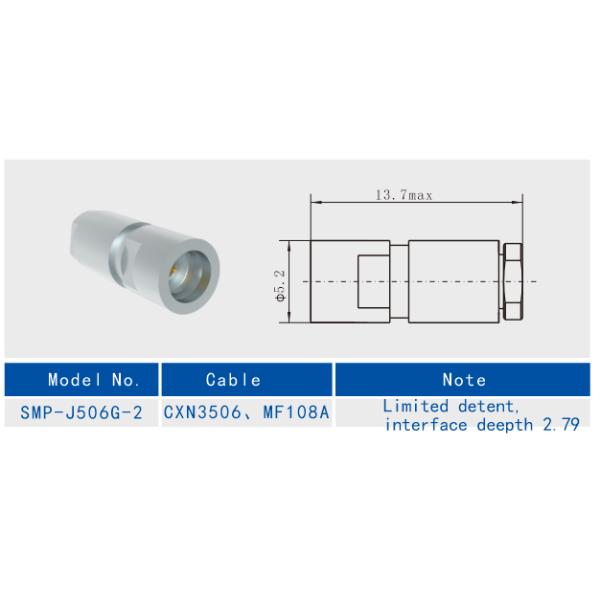

SMP-J506G-2L=13.7,Мужчина,из нержавеющей стали,Ограниченное расслабление, глубина интерфейса 2.79
SMP-K506-68L=13.3,Женщина.Ограниченное освобождение

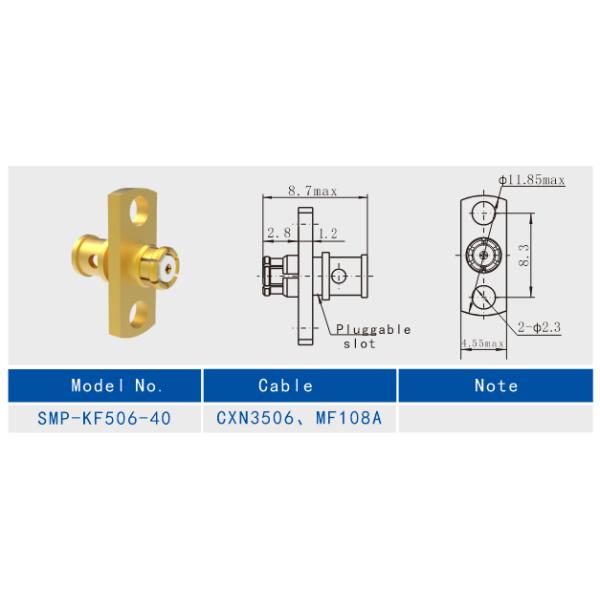

SMP-KF506-40L=8.7, женский, 2-створчатый фланц, ограниченное расщепление

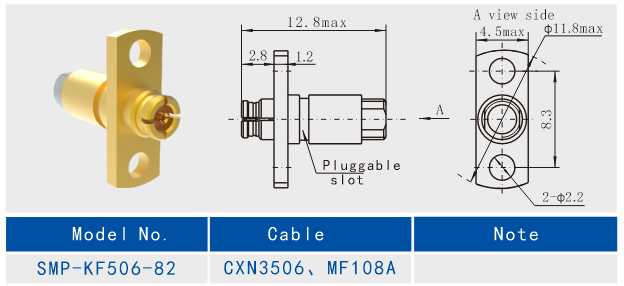

SMP-KF506-82L=12.8, женский, 2-створчатый фланц, ограниченное расщепление

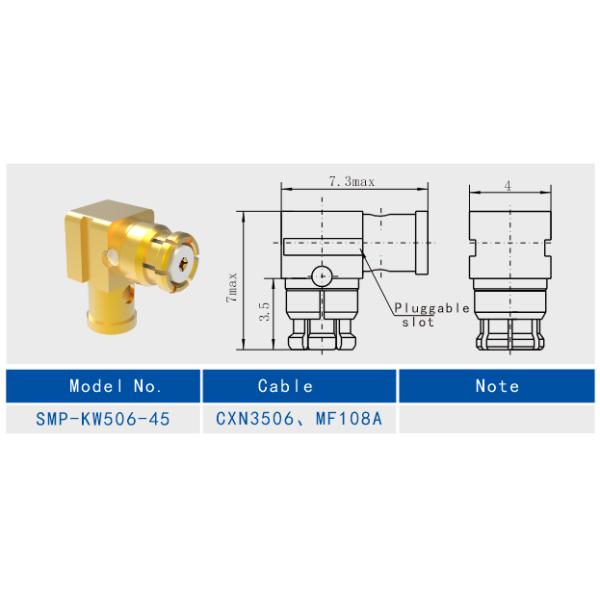

SMP-KW506-45Прямой угол,Женщина.Ограниченное освобождение
SMP-KW506-46Прямой угол,Женщина.Ограниченное освобождение

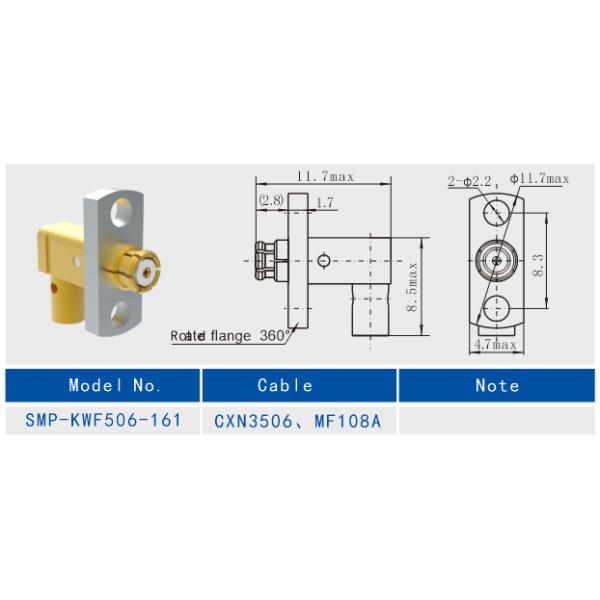

SMP-KWF506-161Прямой угол,Женщина, двустворчатый фланц,Ограниченное освобождение

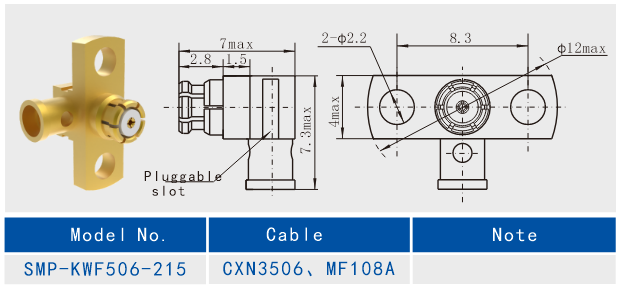

SMP-KWF506-215Прямой угол,Женщина, двустворчатый фланц,Ограниченное освобождение


Сопутствующие женские разъемы SMP
1.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
2.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
3.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
4.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
5.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
6.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
7.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
8.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
9.
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A

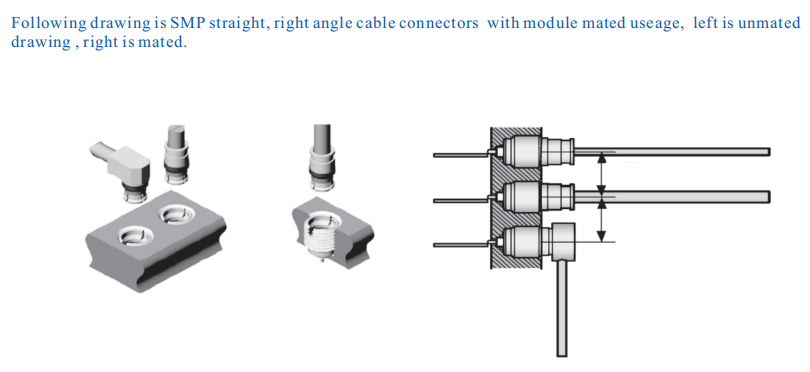

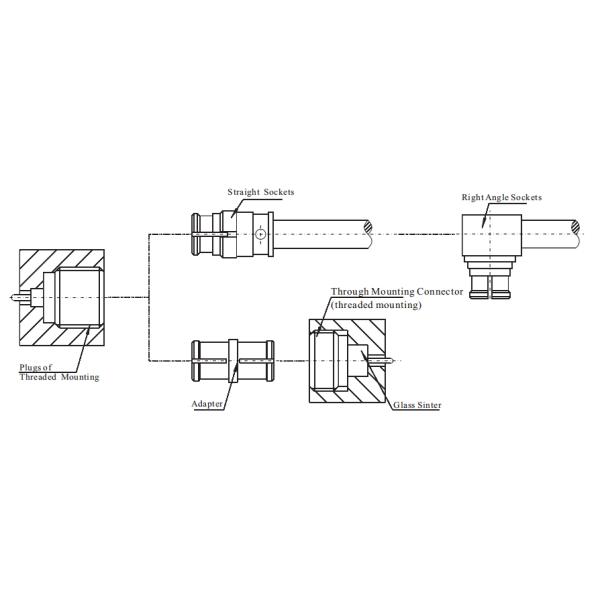

Установка Введение:
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A
Специализированный женский прямоугольный разъем SMP для кабеля CXN3506/MF108A

Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.

Категория продукции:
1РЧ-коннекторы, адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF & DC) соединители
5. Микро прямоугольный соединитель ((J30J, Micro D-sub)
6. Стекло-металл герметические уплотнения, заголовки, Feedtru ((RF & DC)
7. Микроволновые вращающиеся соединения
8Продукция ODM
