Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506
Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506
Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506
Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506
Спецификации
Номер модели :
SMPA-K506
Место происхождения :
Китай
Минимальное количество заказа :
100 шт.
Условия оплаты :
T/T, Western Union, L/C
Способность к поставкам :
1000000 частей в месяц
Время доставки :
В течение 3 недель
Подробная информация об упаковке :
Стандартная экспортная коробка
Наименование продукта :
Переходник SMP RF
Импеданс :
50Ω
Сертификат :
CE ROHS ISO-9001-2015
Прочность :
500 ЦИКЛОВ
Половое положение :
Женщина
Форма кузова :
Прямой.
Материал :
Медь
Плакировка :
Золотовалочное покрытие
Описание

Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506

Введение в SMP RF-коннектор

Интерфейс SMP представляет собой компактный разъем, аналогичный по размеру разъемам MMCX, но работает в диапазоне частот от постоянного тока до 40 ГГц.Серия интерконнектов SMP использует плавучие женские-к-женские адаптеры (обычно известные как пули) для накладывающих досок с мужскими разъемами PCB SMPЭта надежная конструкция и способность переносить радиальное и осевое несоответствие позволяют создавать слепые решения для взаимосвязи.

Особенности и преимущества

  • Сверхмаленькая конструкция для максимальной производительности в компактных помещениях и снижения веса системы.
  • Способность к нажиманию или подключению, обеспечивающую звуковое и положительное тактильное нажатие для обеспечения завершения электрического соединения.
  • Доступен в трех формах интерфейса, основанных на различных силах удержания соединения: оптический, полу-снэп и полный снэп, для удовлетворения различных требований к применению.
  • Подходит для монтажа кабелей для гибких и полутвердых кабелей.

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 40 ГГц
Номинальное напряжение 170VRMS*
Диэлектрики Напряжение-сопротивление 500VRMS*
Сопротивление изоляции ≥ 2000 МΩ
Центровое сопротивление Внешний проводник Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ
  Центральный дирижер Нормальное ≤6mΩ, уплотнение ≤26mΩ
VSWR ≤ 1.3
Материалы и механические характеристики
Центральный дирижер Мужчина Sn-P Бронзовая, позолоченная
  Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза Покрытые золотом
Шкалы и другие металлические части Медь из нержавеющей стали Позолоченная пассивация
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции 1.01325×10-3Pa·cm3/s

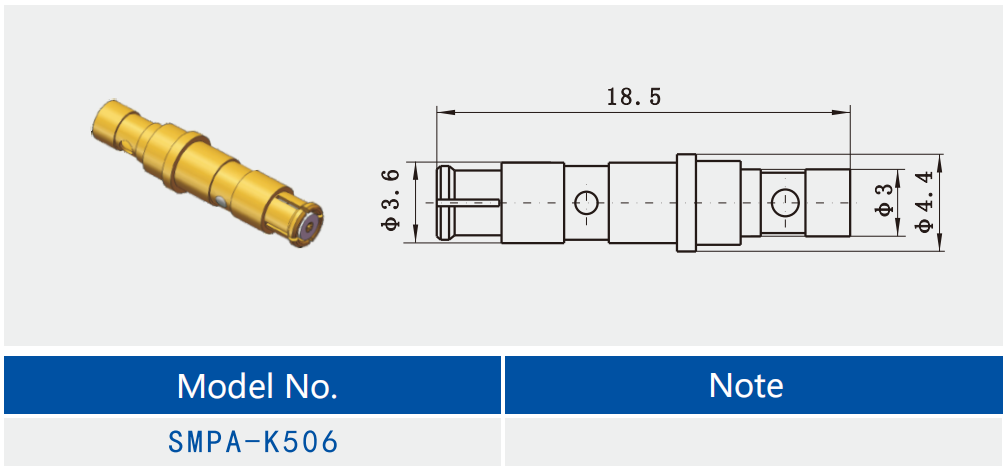

Подробный чертеж

Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506:

Премиум-оптимизация силы сигнала SMPA женский RF кабельный разъединитель для кабеля CXN3506

Заявления

  • Антенны
  • Взаимосоединение "поверхность к поверхности"
  • Телекоммуникации
  • Инструментация

Каталог продукции:

Сборки радиочастотных кабелей
Водопровод к коаксиальному адаптеру
Герметические уплотнители стекло-металл
Коннектор серии J30J
Микроволновые вращающиеся соединения
РЧ-адаптер
РЧ-коннектор SMA/SSMA
SMP/SSMP RF соединитель
РЧ-коннектор типа N
TNC RF соединитель
MCX/MMCX RF соединитель
BNC RF соединитель
Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм)




Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
