Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо
Спецификации
Номер модели :
СМП-ДЖКГ
Место происхождения :
Китай
Количество минимального заказа :
50 ПК
Условия оплаты :
Л/К, Т/Т, западное соединение, кредитная карточка
Способность поставки :
300 000 000 ПК в год
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Наименование продукта :
Мужчина SMP к женскому переходнику RF
Материал тела :
Нержавеющая сталь, латунь
Цвет :
Запассивированный
Род :
Мужчина к женщине
Импеданс :
50ohm
Мужской интерфейс :
Ограниченная защелка
Тип :
Переходник SMP RF
Другой :
Прямой
Описание

Мужчина SMP защелки латунной нержавеющей стали ограниченный к переходнику SMP женскому RF


SMP миниатюра нажим-на переходнике коаксилового разъема RF, который имеет характеры небольшого тома, облегченного, превосходного сейсмического представления, и широкой работы широкополосной, равочая частота etc. до 30GHz (нашего продукта соединителя SMP высокой эффективности может достигнуть 40GHz) и штепсельная вилка имеет форму 3 интерфейсов с полной защелкой, ограниченной защелкой и ровной скважиной (включая с тормозить). Различные формы интерфейса могут удовлетворять необходимое осевое или радиальное движение слепой сопрягать в использовании пар широкого к широким скалистым вершинам connec. Применитесь для установите ситуацию с требованием интенсивного высокой надежности модульное.

Чертеж плана (mm)


Модель нет. Описание

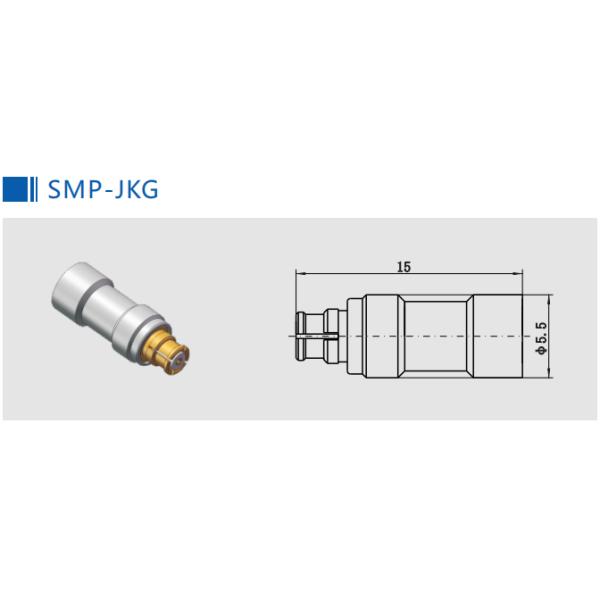

SMP-JKG

Мужчина SMP к женскому переходнику rf, нержавеющей стали, мужская сторона ограничиваемая защелка

Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Общая спецификация для переходника соединителя SMP
Импеданс
50Ω
Диапазон изменения частот
DC~40GHz
Расклассифицированное напряжение тока
170VRMS (на уровне моря)
Напряжени тока-сопротивление Dielectrics
500VRMS (на море leavel)
Сопротивление изоляции
≥2000MΩ

Контактное сопротивление
Наружный проводник
normal≤2.5mΩ, герметически закрытое ≤4mΩ
Центральный проводник
normal≤6mΩ, герметически закрытое ≤26mΩ
Диапазон изменения частот DC~18GHz 18~26.5GHz 26.5~40GHz
VSWR для прямого соединителя
≤1.25
 ≤1.3 ≤1.5
VSWR для правого соединителя ангела ≤1.3
VSWR для переходника ≤1.2 ≤1.3 ≤1.5
Центральный проводник Мужчина
Бронза sn-P
 покрытое золото
Женщина
бронза бериллия
 покрытое золото
Эластичный контакт
бронза бериллия
 покрытое золото
Раковина и другие части металла
золото покрыло латунную, запассивированную нержавеющую сталь
Изоляторы
стеклянное sintering/PTFE/PEI
Тариф утечки для
герметически закрытый соединитель
PA³ 1.01325×10-·³ /s см



Родственные соединительные муфты с внутренней резьбой SMP мужские
1.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

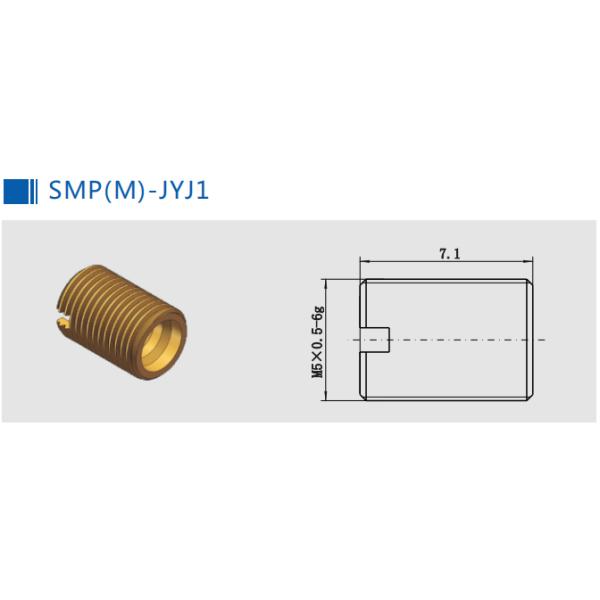

SMP (M) - JYJ1 Мужчина SMP к мужскому герметически закрыванному переходнику, обе стороны ограничиваемая защелка.


2.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

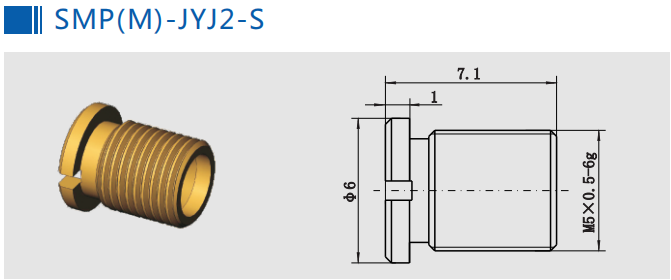

SMP (M) - JYJ2-S Мужчина SMP к мужскому герметически закрыванному переходнику, обе стороны ровная скважина.
SMP (M) - JYJ2-FS Мужчина к мужскому переходнику, герметически закрыванная, левая сторона SMP ровная скважина, правильная сторона полная защелка.


3.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание
SMP-JFJG

Мужчина SMP к мужскому переходнику, держателю фланца 2 отверстий, нержавеющей стали,
обе стороны ограничиваемая защелка.


4.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

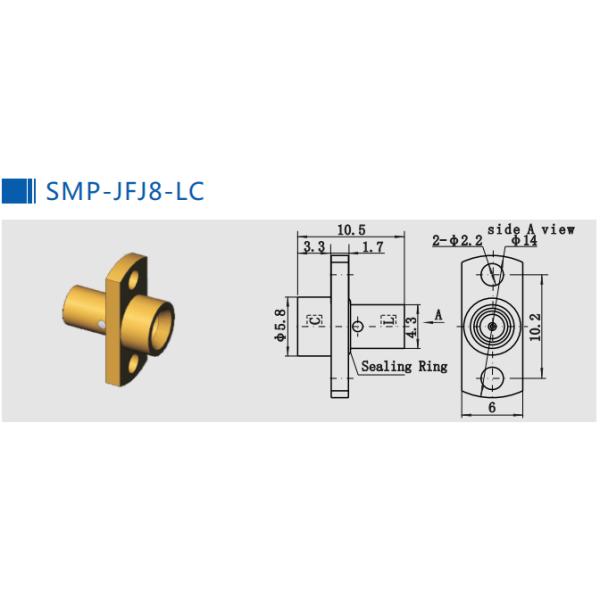

SMP-JFJ8-LC

Мужчина SMP к мужскому переходнику, держателю фланца 2 отверстий,
L стойка для ограниченной защелки, c для перчатки уловителей.


5.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

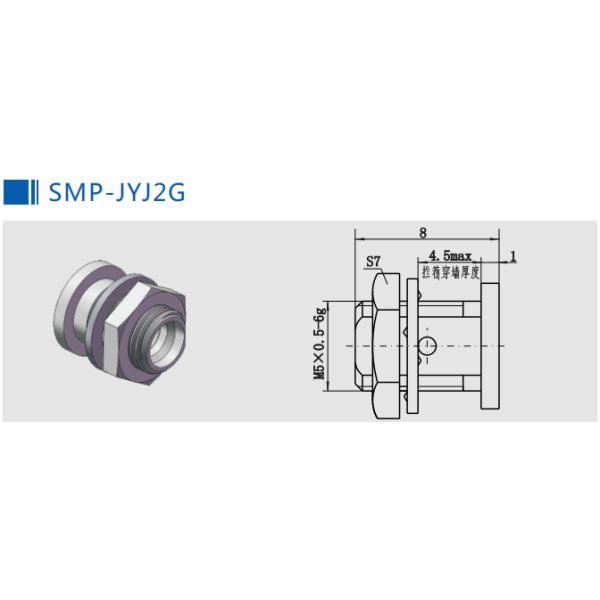

SMP-JYJ2G

Мужчина SMP к мужскому переходнику, держателю перегородки, нержавеющей стали,
обе стороны ограничиваемая защелка.


6.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

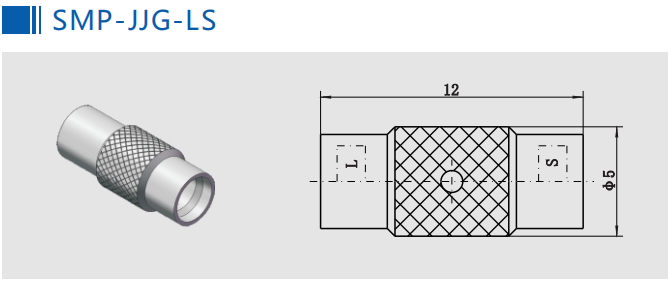

SMP-JJG-LS

Мужчина SMP к мужскому переходнику, держателю фланца 2 отверстий, нержавеющей стали,
L стойка для ограниченной защелки, s для ровной скважины.


7.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

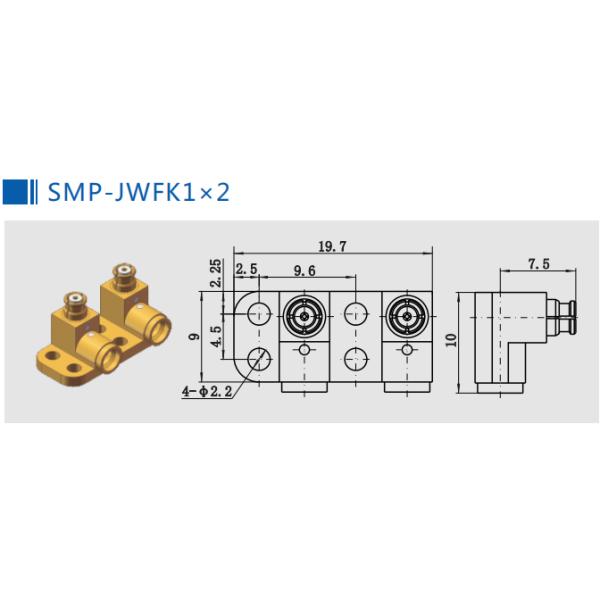

SMP-JWFK1X2 SMP мужской к соединительной муфте с внутренней резьбой, прямоугольный, двух позиционной, фланцу 4 отверстий


8.
Мужчина SMP к импедансу переходника 50Ohm соединителя коаксиала SMP женскому прямо

Модель нет. Описание

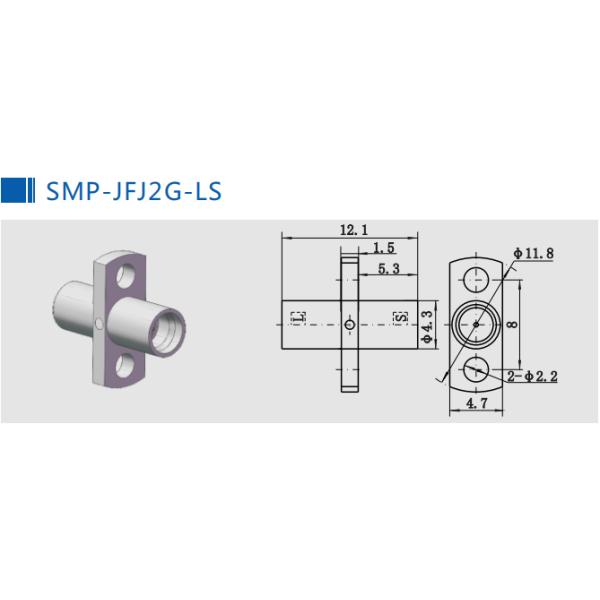

SMP-JFJ2G-LS

Мужчина SMP к мужскому переходнику, держателю фланца 2 отверстий, нержавеющей стали,
L стойка для ограниченной защелки, s для ровной скважины.


ПРИМЕЧАНИЕ:
Мы имеем над 1 000 типами переходников SMP женских мужских для выбора, если не найден продукт вы используете,
пожалуйста свяжитесь мы для полных catologs. Изготовленные на заказ размеры приняты.

Категория продукта:
1. соединители RF, переходники (DC к 110GHz)
2. сборки кабеля RF & волновода
3. волновод для того чтобы задобрить переходники
4. интегрированные соединители (RF&DC)
5. микро- прямоугольный соединитель (J30J, микро- D-подводная лодка)
6. герметические затворы Стекл-к-металла, заголовки, Feedtru (RF & DC)
7. соединения микроволны роторные
8. продукты ODM
