латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz
латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz
латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz
латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz
Спецификации
Номер модели :
SMP-JYD16-S
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1000000 частей в месяц
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
SMP RF коаксиальное Conector
Импеданс :
50Ω
Сертификат :
ROHS ISO-9001-2015
Род :
Мужчина
Форма кузова :
Прямой
Метод держателя :
Держатель перегородки
Продолжительность жизни :
500 циклов
Описание

40ГГц латунная переборка SMP штекерный разъем

Введение в разъем SMP RF

Интерфейс SMP представляет собой субминиатюрный интерфейс того же масштаба, что и разъемы MMCX, но предлагает диапазон частот от постоянного тока до 40 ГГц.Серия межсоединений SMP основана на плавающих переходниках типа «мама-мама» (обычно называемых пулями) для объединения плат, оснащенных штекерными разъемами SMP для печатных плат.Эта прочная конструкция и способность противостоять радиальному и осевому смещению позволяют выполнять слепые соединения.Он обычно используется в миниатюрных высокочастотных коаксиальных модулях.

латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz

Спецификация

Электрические характеристики
Импеданс 50 Ом
Диапазон частот постоянный ток ~ 40 ГГц
Номинальное напряжение 170 В среднекв.*
Изоляционное сопротивление ≥2000 МОм
Диэлектрики сопротивление напряжению 500 В среднекв.*

Центральное сопротивление

 Внешний проводник Обычный≤2,5 мОм, Герметизация≤4 мОм
Центральный проводник Нормальный≤6мОм, Герметизация≤26мОм
КСВ ≤1,3
Материал и механические характеристики

Центральный дирижер

 Мужской Sn-P бронза, позолота
Женский Бериллиевая бронза, позолота
Эластичный контакт Бериллиевая бронза Позолоченный
Корпус и другие металлические детали Латунь Нержавеющая сталь Позолоченная пассивация
Изоляторы Спекание стекла/ПТФЭ/ПЭИ
Степень утечки герметичного продукта 1,01325×10-3Па·см3/с

Особенности и преимущества

  • Позолоченная и пассивированная нержавеющая сталь
  • Отраслевой стандарт MIL-STD-348
  • Диапазон частот: постоянный ток - 40 ГГц
  • Вставная или защелкивающаяся муфта
  • Мужской и женский, прямой и угловой выбор
  • Нормальный тип и герметичные уплотнения Фланцевое крепление и резьбовое крепление на выбор
  • Пробка имеет три формы сопряжения - с полным замком, с ограниченным замком и с гладким отверстием (в том числе с торможением).
  • Доступны пользовательские разъемы

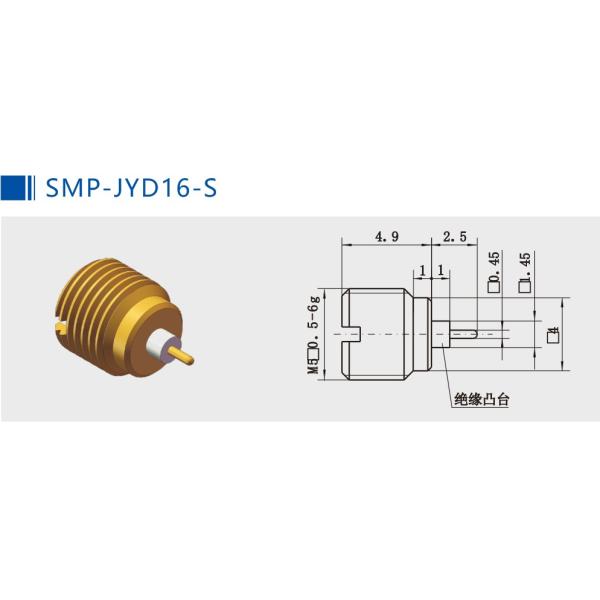

Габаритный чертеж: (единица измерения: мм)

латунный соединитель мужской штепсельной вилки SMP перегородки 40GHz
Приложения

  • Антенны
  • Межплатное соединение
  • Телекоммуникации
  • Инструментарий

Каталог продукции:

Сборки РЧ-кабелей
Волновод к коаксиальному адаптеру
Герметичные уплотнения стекло-металл
Соединитель серии J30J
Вращающиеся соединения для микроволновых печей
РЧ-адаптер
ВЧ-разъем SMA/SSMA
Разъем SMP/SSMP RF
ВЧ-разъем N-типа
ВЧ разъем TNC
ВЧ-разъем MCX/MMCX
ВЧ-разъем BNC
Соединители миллиметрового диапазона (2,4 мм, 2,92 мм)


ПРИМЕЧАНИЕ:
У нас более 10 000 видовSMP-разъем, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими даннымилс.
