Спецификации
Номер модели :
SMP (M) - JHD2
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1000000 частей в месяц
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
SMP RF коаксиальное Conector
Плакировка :
Покрытое золото
Импеданс :
50Ω
Сертификат :
CE Rohs ISO-9001-2015
Стойкость :
500 циклов
Форма кузова :
Прямо
Материал :
латунь
Род :
Мужчина
Описание

Мужчина SMP соединителя Pin приложения припоя терминальный герметически закрывал соединитель



Введение соединителя SMP RF

Интерфейс SMP subminiature интерфейс в таком же масштабе как соединители MMCX но предлагает ряд freqquency DC до 40 Ghz. Серия соединения SMP полагается на плавать женск-к-женские переходники (обыкновенно вызвал пули) для того чтобы достигнуть штабелировать доск оборудованных с соединителями PCB мужчины SMP. Эти прочные структура и способность выдержать радиальное и осевое рассогласование позволяют слепым решениям соединения. Оно обыкновенно использован в миниатюризированных высокочастотных коаксиальных модулях.

Особенности и преимущества

  • Диапазон изменения частот: DC - 40 GHz
  • Индустриальный стандарт в MIL-STD-348
  • Нержавеющая сталь золота покрытая & запассивированная
  • Нажим-на или щелчковое соединение
  • Мужчина и женский, прямой и прямоугольный выбор
  • Нормальный тип и герметические затворы служат фланцем держатель & Поток-в выборе держателя
  • Штепсельная вилка имеет защелку 3 интерфейсов форм-полную, ограниченную защелку и ровную скважину (включая с тормозить).
  • Изготовленные на заказ соединители доступные

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~40GHz
Расклассифицированное напряжение тока 170VRMS*
Сопротивление изоляции ≥2000MΩ
Напряжени тока-сопротивление Dielectrics 500VRMS*

Разбивочное сопротивление



 Наружный проводник Normal≤2.5mΩ, Sealing≤4mΩ
Центральный проводник Normal≤6mΩ, Sealing≤26mΩ
VSWR ≤1.3



Материальные & механические характеристики
Центральный проводник Мужчина Sn-P бронзовый, покрытое золото
Женщина Бронза бериллия, покрытое золото
Эластичный контакт Бронза бериллия Покрытое золото
Раковина и другие части металла Латунная нержавеющая сталь Запассивированность покрытая золотом
Изоляторы Стеклянное sintering/PTFE/PEI
Герметичный тариф утечки продукта 1.01325×10-3Pa·cm3/s

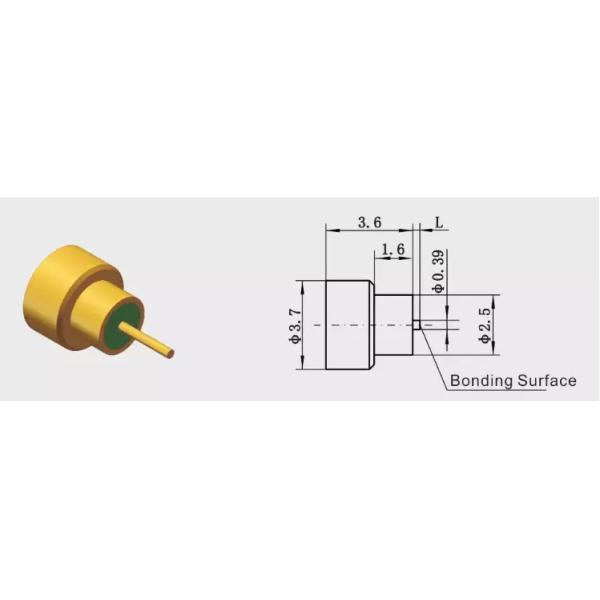

Детальный чертеж



Мужчина SMP соединителя Pin приложения припоя терминальный герметически закрывал соединитель:

Мужчина SMP соединителя Pin приложения припоя терминальный герметически закрывал соединитель

Мужчина SMP соединителя Pin приложения припоя терминальный герметически закрывал соединитель

Применения

  • Антенны
  • Воздушно-космическое пространство
  • соединение Доск-к-доски
  • Радиосвязи
  • Военный
  • Инструментирование

ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMP, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
