Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Спецификации
Номер модели :
SMP-KWF2
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1000000 частей в месяц
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
стандартная коробка экспорта
Название продукта :
SMP RF коаксиальное Conector
Импеданс :
50Ω
Сертификат :
КЭ РОХС
Стойкость :
500 циклов
Род :
Мужчина
Форма кузова :
Прямоугольный
Диапазон изменения частот :
DC-40GHz
Метод держателя :
Держатель фланца
Описание

Соединитель держателя панели РА припоя SMP женский для кабеля RG178 SFF-50-1 EF178



Введение соединителя SMP RF

SMP миниатюра нажим-на коаксиловом разъеме RF, который имеет характеры небольшого тома, облегченного, превосходного сейсмического представления, и широкой работы широкополосной, равочая частота etc. до 30GHz (наш продукт соединителя SMP высокой эффективности может достигнуть 40GHz), и штепсельная вилка имеет форму 3 интерфейсов с полной защелкой, ограниченной защелкой и unthreaded отверстием (включая с тормозить). Различные формы интерфейса могут удовлетворять необходимое осевое или радиальное движение слепой сопрягать в использовании пар широкого к широким скалистым вершинам connec. Применитесь для установите ситуацию с требованием интенсивного высокой надежности модульное.

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~40GHz
Расклассифицированное напряжение тока 170VRMS
Напряжени тока-сопротивление Dielectrics
500VRMS
Сопротивление изоляции
≥2000MΩ

Контактное сопротивление		 Наружный проводник ≤4mΩ
Центральный проводник ≤26mΩ


VSWR		   DC~18GHz 18~26.5GHz 26.5~40GHz
Прямой соединитель ≤1.25 ≤1.3 ≤1.5
Соединитель угла ≤1.3
Переходник ≤1.2 ≤1.3 ≤1.5
Другой ≤1.3

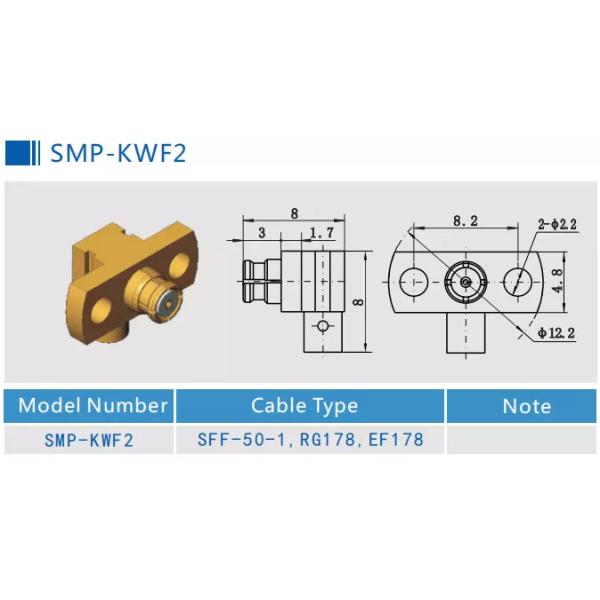

Детальный чертеж соединителя держателя панели РА припоя SMP женского для кабеля RG178 SFF-50-1 EF178:

Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178

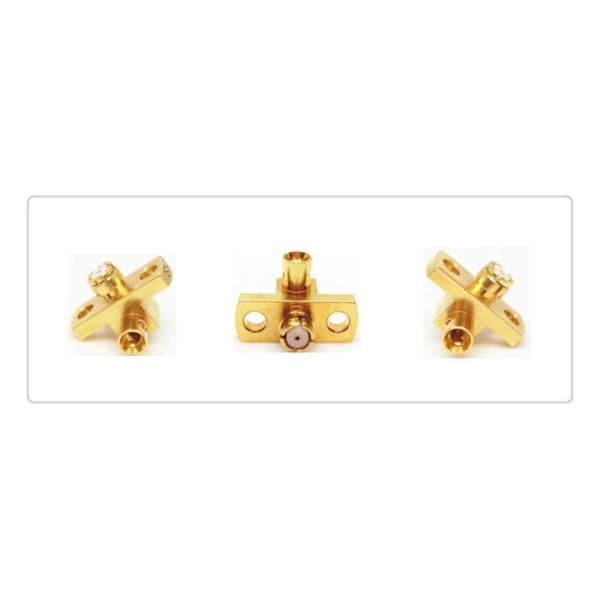

Детальный:

 Соединитель держателя панели РА SMP кабеля RG178 SFF-50-1 EF178
Особенности и преимущества


DC до 40 GHz
Подводн-миниатюрный
Покрытое золото
Компактный размер
Выбор Male& женский, прямой & прямоугольный
Нажим-на или щелчковое соединение
Соединители держателя PCB & кабеля
Полная защелка, ограниченная защелка и ровная скважина
Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя
Версии держателя кабеля и для гибких и полужестких материалов кабеля

Применения

- Антенны
- Broadband

- Инструментирование

- Воздушно-космическое пространство
- Военный
- Инструментирование

- Broadband
- соединение Доск-к-доски
- Фазированный - антенны массива





Продукт Cataloge:

Сборки кабеля RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные
Переходник RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Тип соединитель n RF
Соединитель TNC RF
Соединитель MCX/MMCX RF
Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm)


ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMP, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
