Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов
Спецификации
Номер модели :
SMP-JYD83
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1000000 частей в месяц
Время доставки :
В течение 5-7 рабочих дней (для запасов)
Упаковывая детали :
стандартная коробка экспорта
Наименование продукта :
SMP RF коаксиальное Conector
ПЛАТИРОВАНИЕ :
Покрыто золотом
Импеданс :
50Ω
Прочность :
500 циклов
Половое положение :
Мужчина
Форма тела :
Прямой.
Описание

Перекрытие SMP Микроминиатюрные коаксиальные соединители SMP Мужчина



Введение в SMP RF-коннектор

SMP представляет собой миниатюрный коаксиальный RF-коннектор, который обладает характеристиками небольшого объема, легкого веса, отличной сейсмической производительности и широкомасштабной работы широкополосного доступа и т.д.Рабочая частота до 30 ГГц (наш продукт высокопроизводительного SMP соединителя может достичь 40 ГГц) и розетка имеет три формы интерфейса с полным отключением, ограниченное отступление и беспроводные отверстия ((включая торможение).Различные формы интерфейсов могут удовлетворить требуемое осевое или радиальное движение слепого соединения при использовании пары широких к широким соединителям.Применить для установки ситуации с требованием высокой надежности модульной интенсивной.

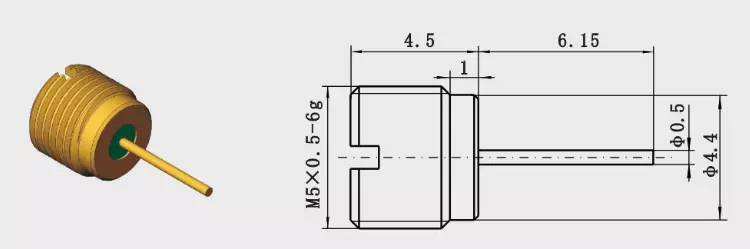

 Подробный чертеж50 Омм SMP мужской прямой RF коаксиальный соединитель:

Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемов



Номер модели Описание Примечание
SMP-JYD83 SMP мужской ограниченный расслабленный крупный головка штиф терминала Глубина интерфейса 2,79 мм



Нажим перегородки Microminiature на мужчине SMP коаксиловых разъемовНажим перегородки Microminiature на мужчине SMP коаксиловых разъемов

 Спецификация продукции серии SMP

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 40 ГГц
Номинальное напряжение 170VRMS*
Диэлектрики Напряжение-сопротивление 500VRMS*
Сопротивление изоляции ≥ 2000 МΩ
Центровое сопротивление Внешний проводник Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ
  Центральный дирижер Нормальное ≤6mΩ, уплотнение ≤26mΩ
VSWR ≤ 1.3
Материалы и механические характеристики
Центральный дирижер Мужчина СН-П Бронзовый, позолоченный
  Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза Покрытые золотом
Шкалы и другие металлические части Медь из нержавеющей стали Позолоченная пассивация
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции 1.01325×10-3Pa·cm3/s


Особенности и преимущества

Прямой до 40 ГГц
Подминиатюра
Покрытые золотом
Компактный размер
Выбор мужского и женского пола, прямого и правого угла
Сцепление нажатием или зажиганием
Коннекторы для PCB и кабельных устройств
Полное расслабление, ограниченное расслабление и гладкое отверстие
Нормальный тип и герметичный, крепление фланца и крепление с нитью
Версии для установки кабеля как для гибких, так и для полутвердых кабелей

Заявления

- Антенны

- Аэрокосмическая
- Приборы

- Широкополосная связь.
- Интерконнекция между панелями
- Антенны фазового массива

Каталог продукции:

Сборки радиочастотных кабелей
Водопровод к коаксиальному адаптеру
Герметические уплотнители стекло-металл
Коннектор серии J30J
Микроволновые вращающиеся соединения
РЧ-адаптер
РЧ-коннектор SMA/SSMA
SMP/SSMP RF соединитель
РЧ-коннектор типа N
TNC RF соединитель
MCX/MMCX RF соединитель
BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм)


Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
