Спецификации
Номер модели :
СМП-КВФ506
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
T / T, Western Union, L / C
Способность поставкы :
1000000 частей в месяц
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
стандартная коробка экспорта
Наименование продукта :
SMP RF коаксиальное Conector
Плакировка :
Покрытое золото
Импеданс :
50Ω
Сертификат :
CE ROHS
Стойкость :
500 циклов
Род :
Женщина
Метод держателя :
2 фланца отверстий
Описание

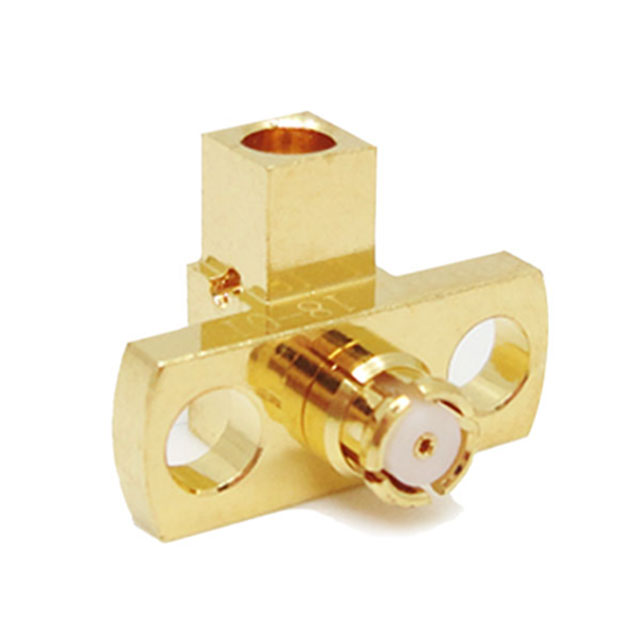

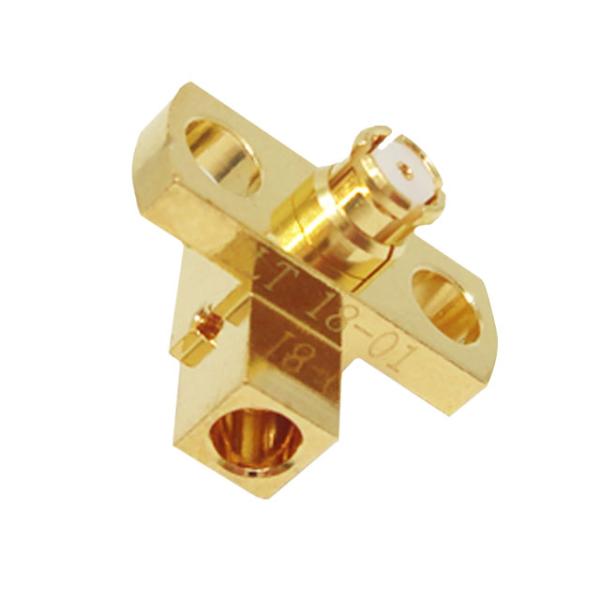

50Ohm прямоугольные женские отверстия соединителя 2 SMP RF служат фланцем кабельный соединитель держателя



SMP subminiature нажим-на (щелчковое соединение) коаксиловом разъеме RF, который имеет характеры небольшого тома, облегченного, превосходного сейсмического представления, и широкой работы широкополосной, равочая частота etc. до 30GHz (наш продукт соединителя SMP высокой эффективности может достигнуть 40GHz), и штепсельная вилка имеет защелку 3 интерфейсов форм-полную, ограниченную защелку и ровную скважину (включая с тормозить). Держатель PCB, держатель кабеля и последовательно переходники обеспечивает решение соединения для доск-к-доски, слепой ответной части и применений шкаф-и-панели пока поддерживающ плотность пакета. Применитесь для установите ситуацию с требованием интенсивного высокой надежности модульное.





                                           прямоугольные отверстия разъем-розетки 2 SMP 50Ohm служат фланцем кабельный соединитель держателя

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~40GHz
Расклассифицированное напряжение тока 170VRMS*
Напряжени тока-сопротивление Dielectrics 500VRMS*
Сопротивление изоляции ≥2000MΩ
Разбивочное сопротивление Наружный проводник Normal≤2.5mΩ, Sealing≤4mΩ
  Центральный проводник Normal≤6mΩ,    Sealing≤26mΩ
VSWR ≤1.3
Материальные & механические характеристики
Центральный проводник Мужчина Sn-P бронзовый, покрытое золото
  Женщина Бронза бериллия, покрытое золото
Эластичный контакт Бронза бериллия Покрытое золото
Раковина и другие части металла Латунная нержавеющая сталь Запассивированность покрытая золотом
Изоляторы Стеклянное sintering/PTFE/PEI
Герметичный тариф утечки продукта 1.01325×10-3Pa·cm3/s


Особенности и преимущества


DC к 40GHz
Подводн-миниатюрный
Покрытое золото
Компактный размер
Выбор Male& женский, прямой & прямоугольный
Нажим-на или щелчковое соединение
Соединители держателя PCB & кабеля
Полная защелка, ограниченная защелка и ровная скважина
Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя
Версии держателя кабеля и для гибких и полужестких материалов кабеля

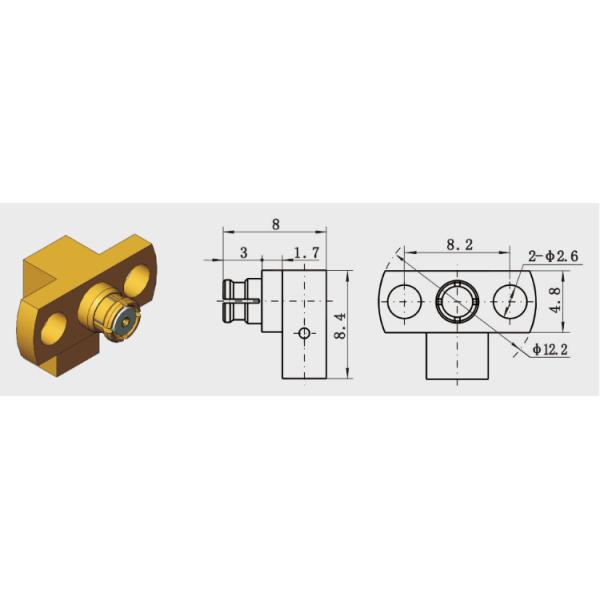

Детальный чертеж


прямоугольные отверстия разъем-розетки 2 SMP 50Ohm служат фланцем кабельный соединитель держателя
прямоугольные отверстия разъем-розетки 2 SMP 50Ohm служат фланцем кабельный соединитель держателяпрямоугольные отверстия разъем-розетки 2 SMP 50Ohm служат фланцем кабельный соединитель держателя

Применения
- Антенны
- Broadband

- Инструментирование

- соединение Доск-к-доски
- Фазированный - антенны массива





Продукт Cataloge:

Сборки кабеля RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные
Переходник RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Тип соединитель n RF
Соединитель TNC RF
Соединитель MCX/MMCX RF
Соединители волны миллиметра соединителя BNC RF (2.4mm, 2.92mm)


ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMP, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
