Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm
Спецификации
Номер модели :
J30J-21TJL-500
Место происхождения :
КИТАЙ
Количество минимального заказа :
5pcs
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
100pcs в неделю
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
Стандартная коробка экспорта
Материал :
Алюминиевый сплав
Зона раздела :
² 0.1-0.15mm
Дистанционирование контакта :
1.27mm
Название продукта :
J30J миниатюризировало прямоугольное
Тип контакта :
микро- штырь извива, плакировка золота
Тип прекращения :
soder/сваривая провод
Доступные контакты :

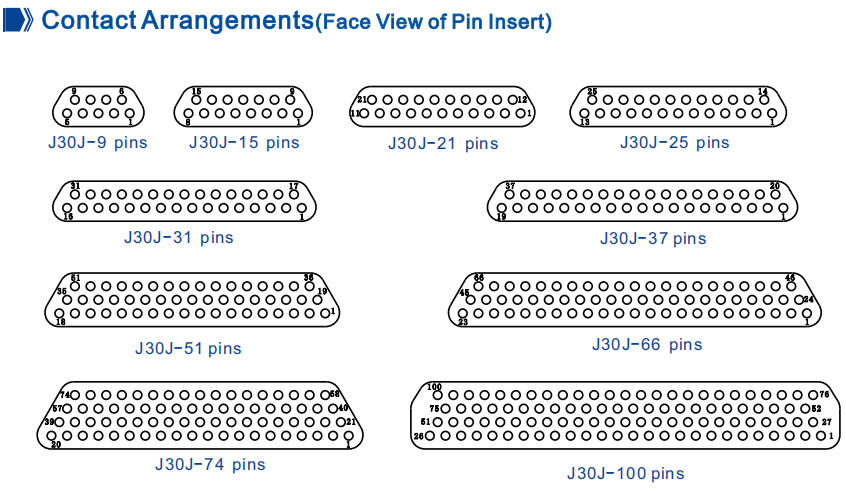

9,15,21,25,31,37,51,66,74,100 штырей
запирая собрание :
L тип, голова наговора, Jackscrew
Описание

Микро- мужчина D-подводной лодки с 21 штырем связывает проволокой соединитель DC Length=500mm



Эта серия продуктов соответствующая к продуктам серии американца MDM, etc. раковина алюминиевый сплав, дистанционирование контакта 1.27mm, и применимая площадь поперечного сечения ядра 0.1-0.15mm2. Представление этого продукта соответствует gjb2446a (общей спецификации для прямоугольного электрического соединителя с микро- поляризовыванным снабжением жилищем), которая соответствующая к mil-dtl-83513, и разделено в обычное (снабжение жилищем) и улучшило (снабжение жилищем). Оно имеет преимущества небольшого космоса установки, облегченного, надежного соединения, хороший электромагнитный защищать, хорошее сейсмическое сопротивление и так далее. Оно широко использован в радиотехнической аппаратуре и аппаратурах с небольшими требованиями к космоса.



Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm

ПРИМЕЧАНИЕ:

Общие соединители включают 6 subfamilies: гофрируйте соединители контакта, соединители контакта припоя, встроенный контакт
для PCB n, встроенный контакт для PCB N-J, прямоугольного контакта для PCB w, прямоугольного контакта для PCB W-J.



Спецификация:

Настоящая оценка 3A
Оценка напряжения тока 300V
Сопротивление изоляции ≥ 5000 MΩ
Стойкость 500 циклов
Диэлектрик выдерживает напряжение тока 800
Экологическая температура -55℃ | + 125℃
Относительная влажность до 95% на +40℃
Вибрация ² 10Hz~ 2000Hz 196m/S
Полное ускорение RMS 23.1G
Удар ² 735m/S



Применения:

- Авионика, радиолокаторы
- Ракеты и системы наведения
- Бортовое оборудование
- Телекоммуникационные системы
- Системы навигации
- Исследовательские центры

- Доска, который нужно привязать
- Медицинские применения
- Поверхностная доска держателя (SMT), который нужно привязать



Особенности:



-0.635mm, 1.27mm, дистанционирование контакта 1.91mm
-1, 2, 3, 4 сырцовых варианта,
- Штырь извива, плотность высокого контакта
-9-100 контактов
- Аттестация Mil-dtl-83513
- Сохраните космос и вес.
- Прямой и прямоугольный модельный выбор
- Превосходные удар и сопротивляемость при колебательном движении.
- Низкое контактное сопротивление, сильнотоковая емкость и высокая диэлектрическая прочность.
- Изготовленные на заказ конструированные соединитель и сборки кабеля.
- Метод прекращения гофрирует, и решетка (провод × строки) × 1,27 2,54.


Серия:

- Серия J30J
- Серия J30JM (герметичная)
- (Пластиковая) серия J30
- Серия J50J
- Серия J55A
- Серия J55AM (герметичная)
- Серия J56J

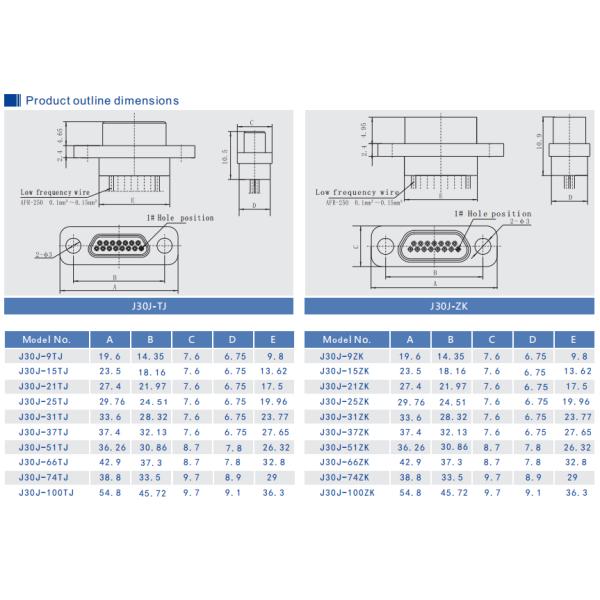

Детальный чертеж J30J-31TJL: (Блок: mm)

Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm

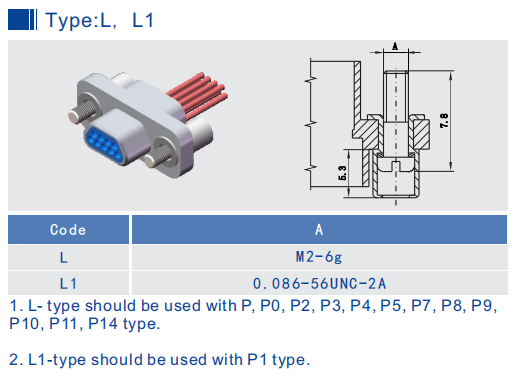

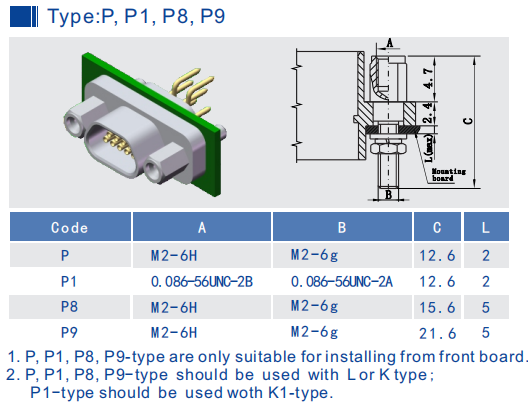

Запирая собрание:

Микро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mmМикро- разъем-вилка d под с 21 штырем связывает проволокой соединитель DC длины 500mm

ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
