Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB
Спецификации
Номер модели :
J30J-21ZKWP7-J
Место происхождения :
Китай
Количество минимального заказа :
5pcs
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
35000pcs/year
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
Стандартная коробка экспорта
Вне раковина :
Алюминиевый сплав
Pin контакта :
21
Материал :
Металл
Дистанционирование контакта :
1.27mm
Зона раздела :
² 0.1-0.15mm
Стандарт :
MIL-DTL-83513
Тип контакта :
микро- штырь извива, плакировка золота
Название продукта :
J30J, Mirco-D, D-подводная лодка, MDM
Тип :
Прямоугольный
ceritification :
ROHS ISO-9001-2015
Описание

Прямоугольный микро--D прямоугольный соединитель Pin MDM J30J 21 для PCB



Микро--d прямоугольный продукт j30j соответствующий к продуктам серии американца MDM. Раковина сделана из алюминиевого сплава, и дистанционирование контакта 1.27mm. Этот соединитель j30j соответствующий для площади поперечного сечения ядра провода квадрата 0.1-0.15mm. Представление этого продукта соответствует gjb2446a (общей спецификации для прямоугольного электрического соединителя с микро- поляризовыванным снабжением жилищем), который соответствующий к mil-dtl-83513, и разделено в обычное (снабжение жилищем) и улучшило (снабжение жилищем). Оно имеет характеристики небольшого космоса установки, облегченного, надежного соединения, хорошего электромагнитного защищать и сейсмического сопротивления, и широко использован в радиотехнической аппаратуре и аппаратурах с небольшими требованиями к космоса.





Общие соединители включают 6 серий подводной лодки: соединитель гофрируя контакта соединителя, сваривать контакта, n-в-линия соединитель PCB, n-j PCB соединитель встроенный, соединитель PCB w прямоугольный и соединитель PCB W-J прямоугольный.

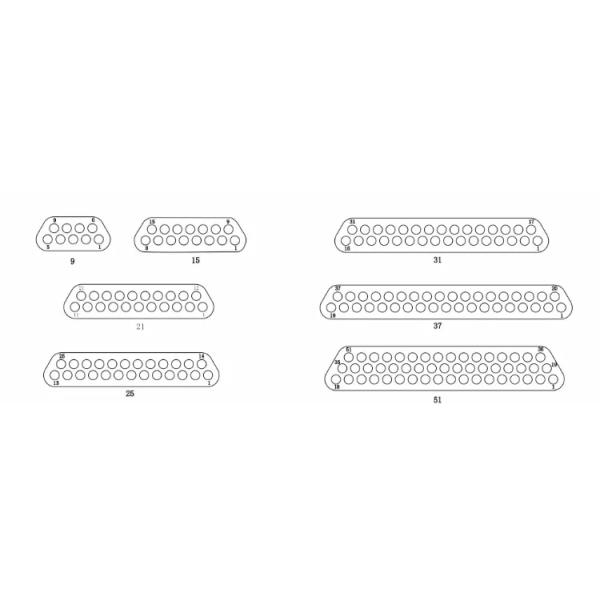

Расположения контакта
(Взгляд стороны вставки Pin)



Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB



Спецификация:





Настоящая оценка 3A
Оценка напряжения тока 300V
Сопротивление изоляции ≥ 5000 MΩ
Стойкость 500 циклов
Диэлектрик выдерживает напряжение тока 800
Экологическая температура -55℃ | + 125℃
Относительная влажность до 95% на +40℃
Вибрация ² 10Hz~ 2000Hz 196m/S
Полное ускорение RMS 23.1G
Удар ² 735m/S





Чертеж наружного размера





Модель нет. B
J30J-9ZKW-J 19,6 14,35
J30J-15ZKW-J 23,5 18,2
J30J-21ZKW-J 27,4 22
J30J-35ZKW-J 29,8 24,5
J30J-31ZKW-J 33,6 28,3
J30J-37ZKW-J 37,4 32,2



Особенности:

Прямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCBПрямоугольный соединитель серии J30J микро--D/D-Subminature 21 прикалывает соединитель MDM для PCB



*Standard: соответствующее mil-dtl-83513

*9, 15, 21, 25, 31, 37 ядерных продуктов серии

режим прекращения *The PCB прямоугольный контакт, и решетка × 1,27 2,54 (линия × строки)



игла *Torsion

*Applicable площадь поперечного сечения кабеля 0.1~0.15 mm2

*Cable площадь поперечного сечения 0,07 mm2

*1, 2, 3, 4 сырцовых варианта

* соединение высокой плотности

*Straight и прямоугольные модели доступны

контактное сопротивление *Low, сильнотоковая емкость и высокая диэлектрическая прочность.

соединитель и сборки кабеля конструированные *Custom.

*Straight и прямоугольный модельный выбор

космос и вес *Save.


Типы:

- Серия J30J
- Серия J30JM (герметичная)
- (Пластиковая) серия J30
- Серия J50J
- Серия J55A
- Серия J55AM (герметичная)
- Серия J56J

Применения:

- Авионика, радиолокаторы
- Ракеты и системы наведения
- Бортовое оборудование
- Телекоммуникационные системы

- Исследовательские центры

- Военный

- GPS

- UAV

- Сообщения

- Satcom

- Системы навигации
- Исследовательские центры
- Медицинские применения
- Поверхностная доска держателя (SMT), который нужно привязать
