Спецификации
Номер модели :
SMP (M) - JYD12-S1
Место происхождения :
Китай
Количество минимального заказа :
200PCS
Условия оплаты :
Аккредитив, Т/Т, Вестерн Юнион, кредитная карта
Способность поставки :
300 000 000 ПК в год
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
Стандартная коробка экспорта
Название продукта :
Мужчина SMP ограничивал соединитель защелки герметически закрытый
Диапазон изменения частот :
DC~40GHz
Импеданс :
50Ω
Серия соединителя :
SMP
Род :
Мужчина
Материал раковины :
Kovar 4j29
Стекло :
7052 7070
Hermeticity :
1.01325×10-3Pa·cm3/s
Описание



Соединители Pin прямой микрополосковой линии соединителя SMP RF мужчины перегородки герметичные



SMP небольшое нажим-в или кнопк-в коаксиловом разъеме RF, который имеет характеристики небольшого размера, облегченного, хорошего сопротивления удара, и широкой деятельности частотной полосы. Своя равочая частота до 30GHz (наши продукты соединителя SMP могут достигнуть 40GHz), и штепсельная вилка имеет 3 формы интерфейса - полное положение карты, положение карты предела и светлое отверстие (включая ременный тормоз). Держатель PCB, держатель кабеля и серийные переходники обеспечивают решения соединения для доск-к-доски, слеп-ответной части, и применений шкафа и панели пока поддерживающ упаковывая плотность. Соответствующее для установок с требованиями к высокой надежности модульными интенсивными.


Спецификация соединителя SMP RF



Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~40GHz
Расклассифицированное напряжение тока 170VRMS*
Сопротивление изоляции ≥2000MΩ
Напряжени тока-сопротивление Dielectrics 500VRMS*
Разбивочное сопротивление Наружный проводник ≤4mΩ
Центральный проводник ≤26mΩ
VSWR ≤1.3
Материальные & механические характеристики
Центральный проводник Мужчина Sn-P бронзовый, покрытое золото
  Женщина Бронза бериллия, покрытое золото
Эластичный контакт Бронза бериллия Покрытое золото
Раковина и другие части металла Латунная нержавеющая сталь Запассивированность покрытая золотом
Изоляторы Стеклянное sintering/PTFE/PEI
Герметичный тариф утечки продукта 1.01325×10-3Pa·cm3/s




Особенности и преимущества соединителя SMP RF



Покрытое золото
Подводн-миниатюрный
DC до 40 GHz
Компактный размер
Нажим-на или щелчковое соединение
Полная защелка, ограниченная защелка и ровная скважина
Соединитель держателя PCB & кабеля
Мужчина и женский, прямой и прямоугольный выбор
Версии держателя кабеля и для гибких и полужестких материалов кабеля
Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя

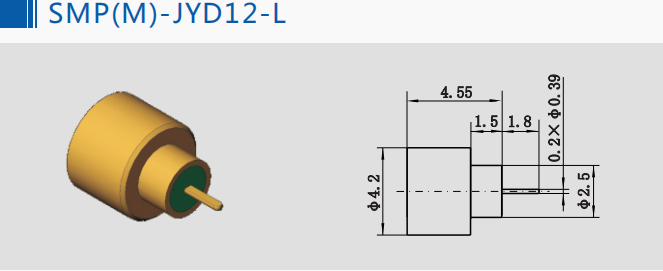

Детальный чертеж соединителя SMP RF (mm):

Соединители Pin прямой микрополосковой линии соединителя SMP RF мужчины перегородки герметичные

Номер модели Описание
SMP (M) - JYD12-L Мужчина smp герметического затвора ограничивал соединитель rf защелки
SMP (M) - JYD12-S Соединитель rf скважины smp герметического затвора мужской ровный

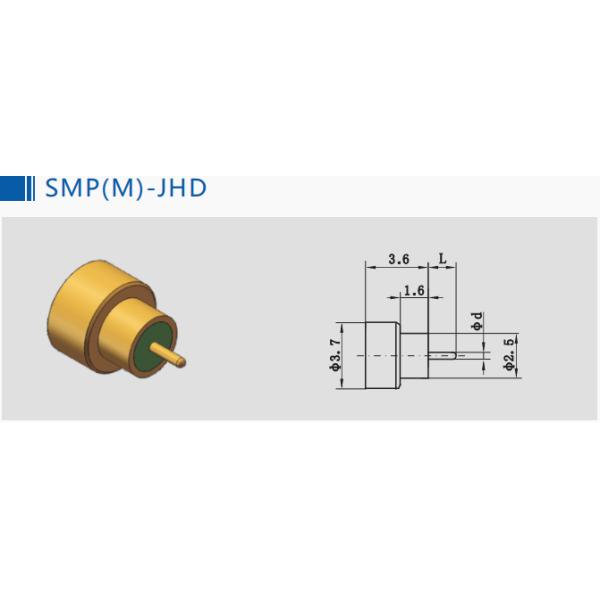

Другой соединитель SMP RF (mm):

Соединители Pin прямой микрополосковой линии соединителя SMP RF мужчины перегородки герметичные

Модель нет. L d Интерфейс Примечание
SMP (M) - JHD 1,6 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD-S 1,6 0,39 ровная скважина deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD-F 1,6 0,39 полная защелка deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD-Y1 1,6 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное,
сопротивление тумана соли 192H
SMP (M) - JHD26-S 0,8 0,3 ровная скважина deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD42-S 2 0,39 ровная скважина deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD51 1,2 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD51-S 1,2 0,39 ровная скважина deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD54 1,1 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD54-S 1,1 0,39 ровная скважина deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD63 2,5 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное
SMP (M) - JHD153 1 0,39 ограниченная защелка deepth 1.7mm интерфейса, герметичное



Применения соединителей SMP RF:
- Военный
- Антенны
- Broadband
- Воздушно-космическое пространство

- Broadband

- Радиосвязи

- Инструментирование

- Инструментирование
- Фазированный - антенны массива

- соединение Доск-к-доски





ПРИМЕЧАНИЕ:

Мы имеем над 1 000 типами SMP герметически закрывали соединитель для выбора, если продукт вы используете не найден, пожалуйста свяжется мы для полных catologs. Изготовленные на заказ размеры приняты.
