латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм
Спецификации
Номер модели :
SMP-KK36
Место происхождения :
Китай
Количество минимального заказа :
50 ПК
Условия оплаты :
L/C, T/T, западное соединение, кредитная карточка
Способность поставки :
300 000 000 ПК в год
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
Стандартная коробка экспорта
Материал тела :
Латунь
Импеданс :
50ohm
Цвет :
Покрытое золото
Форма кузова :
Прямой
Тип :
Переходник SMP женский RF
Метод держателя :
Слепая ответная часть
Расклассифицированный выдержите напряжение тока :
170VRMS*
Среднее давление :
500VRMS*
Описание

Прямой адаптер SMP Female to SMP Female RF с длиной 11,8 мм
Введение в разъем SMP RF
SMP представляет собой миниатюрный вставной адаптер коаксиального РЧ-разъема, отличающийся малым объемом, малым весом, отличными сейсмическими характеристиками, широкой полосой пропускания и т. д.
Рабочая частота до 30 ГГц (наш продукт высокой производительностиРазъем SMP может достигать 40 ГГц), а заглушка имеет три формы сопряжения с полной фиксацией, ограниченной фиксацией и гладким проходом (в том числе с торможением).
Различные формы интерфейса могут удовлетворять требуемому осевому или радиальному перемещению слепого сопряжения при использовании пары широких соединителей.
Подайте заявку на установку с требованием модульной высокой надежности.

Общие технические характеристики адаптера разъема SMP
Импеданс
50 Ом
Диапазон частот
постоянный ток ~ 40 ГГц
Номинальное напряжение
170 VRMS (на уровне моря)
Диэлектрики сопротивление напряжению
500 VRMS (на море)
Изоляционное сопротивление
≥2000 МОм
Контактное сопротивление
Внешний проводник
нормальный ≤2,5 мОм, герметичный ≤4 мОм
Центральный проводник
нормальный≤6мОм, герметичный ≤26мОм
Диапазон частотпостоянный ток ~ 18 ГГц18~26,5 ГГц26,5~40 ГГц
КСВ для прямого разъема
≤1,25
≤1,3≤1,5
КСВ для прямоугольного разъема≤1,3
КСВ для адаптера≤1,2≤1,3≤1,5
Центральный дирижерМужской
СН-П бронза
позолоченный
Женский
бериллиевая бронза
позолоченный
Эластичный контакт
бериллиевая бронза
позолоченный
Корпус и другие металлические детали
позолоченная латунь, пассивированная нержавеющая сталь
Изоляторы
спекание стекла/PTFE/PEI
Скорость утечки для
герметичный разъем
1,01325×10-3 Па·см3/с

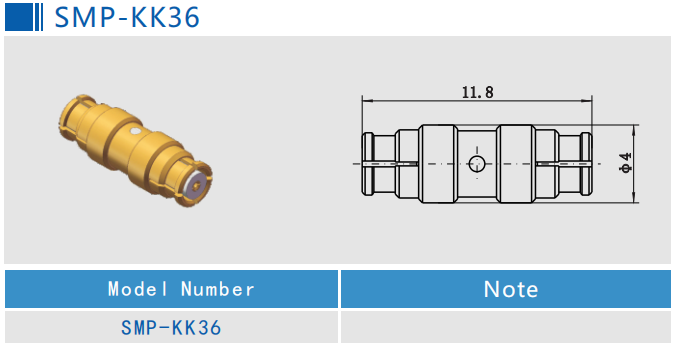

Контурный рисунок
SMP Female to SMP Female RF адаптер
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Л (мм)
СМП-ККL = 6,45, адаптер SMP «мама-женщина»
СМП-КК12L = 5,8, адаптер SMP «мама-женщина»
СМП-КК88L = 6,2, адаптер SMP «мама-женщина»
СМП-КК173L = 6,1, адаптер SMP «мама-женщина»
СМП-КК174L = 5,8, адаптер SMP «мама-женщина»
СМП-КК180L = 12,3, адаптер SMP «мама-женщина»
СМП-КК182L = 8,1, адаптер SMP «мама-женщина»
СМП-КК202L = 5,9, адаптер SMP «мама-женщина»


Родственные переходники SMP «мама-женщина»
1.
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Описание

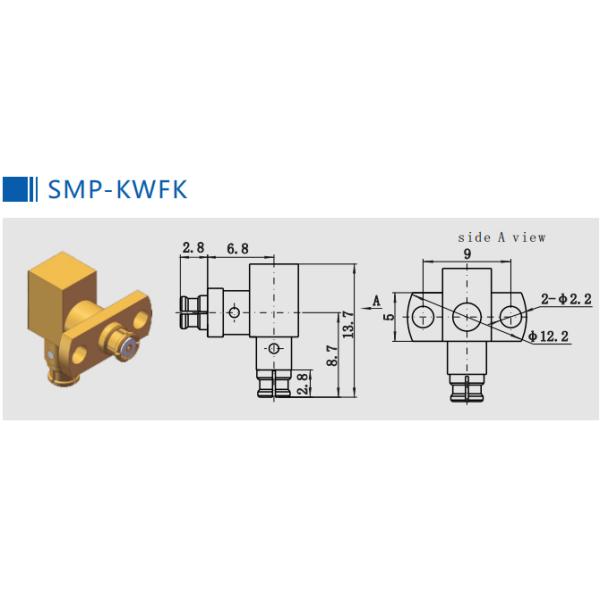

СМП-КВФКАдаптер SMP female to female rf, прямой угол, фланец с 2 отверстиями.


2.
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Описание

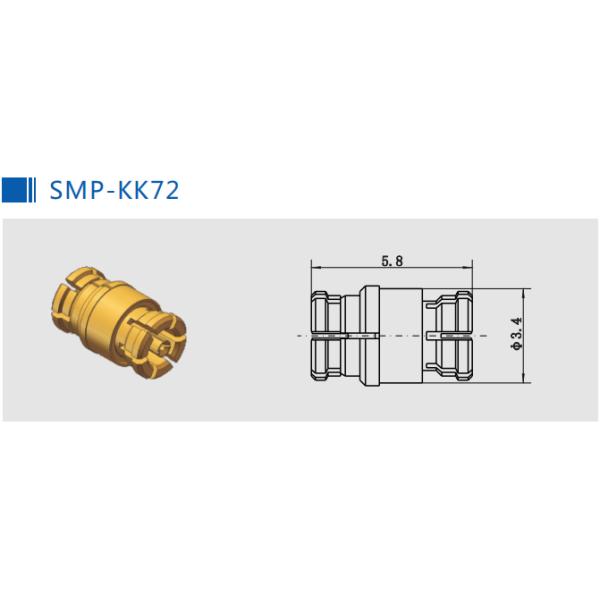

СМП-КК72Адаптер SMP «мама-женщина»


3.
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Л (мм)
СМП-КК5916Длина сжатия: 15 мм, правый конец стыкуется только с гладким каналом.
СМП-КК62Т13Длина сжатия: 12 мм, правый конец стыкуется только с гладким каналом.
SMP-KK62T-Y113Длина сжатия: 12 мм, правый конец стыкуется только с гладким каналом.
192H Сопротивление туману соли
СМП-КК190Т12,7Длина сжатия: 11,9 мм, правый конец стыкуется только с гладким каналом.


4.
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Л (мм)

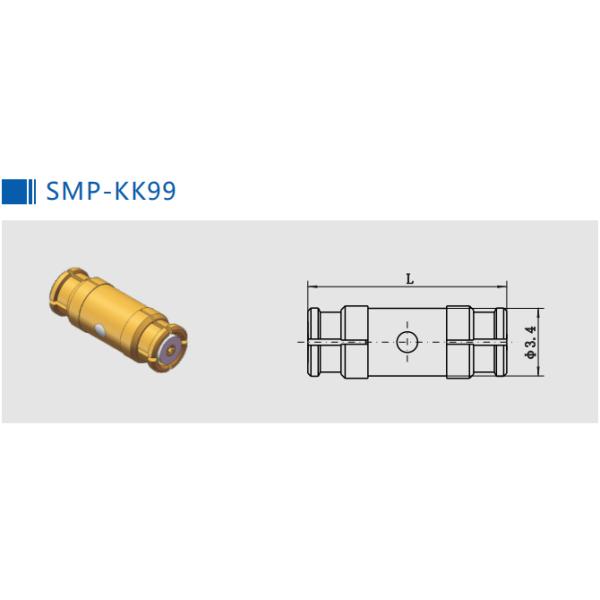

СМП-КК99L = 9,6, адаптер SMP «мама-женщина»
СМП-КК166L = 10,2, адаптер SMP «мама-мама»
СМП-КК175L = 6,7, адаптер SMP «мама-женщина»
СМП-КК176L = 7,1, адаптер SMP «мама-женщина»
СМП-КК177L = 7,4, адаптер SMP "мама-женщина"
СМП-КК178L = 8,1, адаптер SMP «мама-женщина»
СМП-КК188L = 10, адаптер SMP «мама-женщина»
СМП-КК189L = 9,7, адаптер SMP «мама-мама»
СМП-КК192L = 9, переходник SMP female to female rf
СМП-КК239L = 9,9, адаптер SMP «мама-женщина»
СМП-КК249L = 6,7, адаптер SMP «мама-женщина»


5.
латунный разъем адаптера РФ 50 Ом прямой разъем SMP для женской длины 11,8 мм

Модель №.Описание

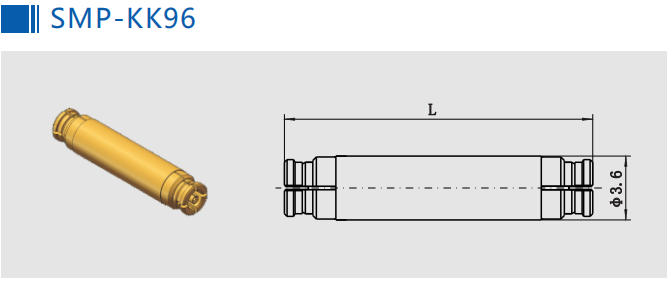

СМП-КК96

L = 17,35, адаптер SMP «мама-мама»

СМП-КК97L = 19,6, адаптер SMP «мама-мама»
СМП-КК98L = 11, адаптер SMP «мама-женщина»


ПРИМЕЧАНИЕ:
У нас более 1000 видовАдаптеры SMP «мама-папа»на выбор, если товар, который вы используете, не найден,
Пожалуйста, свяжитесь с нами для получения полных каталогов.Нестандартные размеры принимаются.

Категория продукта:
1. РЧ разъемы, адаптеры (от постоянного тока до 110 ГГц)
2. ВЧ и волноводные кабельные сборки
3. Волновод к коаксиальным адаптерам
4. Интегрированные разъемы (RF&DC)
5. Прямоугольный разъем Micro (J30J, Micro D-sub)
6. Металлостеклянные герметичные уплотнения, коллекторы, Feedtru (RF и DC)
7. Микроволновые вращающиеся соединения
8. Продукты ОДМ
