Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный
Спецификации
Номер модели :
SMP-JWFD11
Место происхождения :
Китай
Количество минимального заказа :
50 ПК
Условия оплаты :
L/C, T/T, западное соединение, кредитная карточка
Способность поставки :
300 000 000 ПК в год
Срок поставки :
Не позднее 3 недели
Упаковывая детали :
стандартная коробка экспорта
Материал тела :
латунь
Импеданс :
50 Ом
Цвет :
Позолоченный
Тип кузова :
Прямой
Тип :
Переходник RF мужчины SMP
Метод держателя :
Держатель слепой ответной части плавая
Расклассифицированный выдержите напряжение тока :
170VRMS*
Среднее давление :
500VRMS*
Описание

Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный



Соединители SMP, или подводн-миниатюрные нажим-на соединителях, типично использованы в высокой плотности, системах слеп-ответной части работая до 40 GHz от DC.
Элита Сиань электронная в настоящее время предлагает ряд SMP привязала поднимает соединители домкратом, с кабелем гофрирует и припаянные варианты. Наши соединители SMP можно также использовать как соединения доск-к-доски PCB с переходниками Джек-к-Джек.

Общая спецификация для переходника соединителя SMP
Импеданс
50Ω
Диапазон изменения частот
DC~40GHz
Расклассифицированное напряжение тока
170VRMS (на уровне моря)
Напряжени тока-сопротивление Dielectrics
500VRMS (на море leavel)
Сопротивление изоляции
≥5000MΩ

Контактное сопротивление
Наружный проводник
normal≤2.5mΩ, герметически закрытое ≤4mΩ
Центральный проводник
normal≤6mΩ, герметически закрытое ≤26mΩ
Диапазон изменения частот DC~18GHz 18~26.5GHz 26.5~40GHz
VSWR для прямого соединителя
≤1.25
 ≤1.3 ≤1.5
VSWR для правого соединителя ангела ≤1.3
VSWR для переходника ≤1.2 ≤1.3 ≤1.5
Другой ≤1.3
Центральный проводник Мужчина
Бронза sn-P
 покрытое золото
Женщина
бронза бериллия
 покрытое золото
Эластичный контакт
бронза бериллия
 покрытое золото
Раковина и другие части металла
золото покрыло латунную, запассивированную нержавеющую сталь
Изоляторы
стеклянное sintering/PTFE/PEI
Тариф утечки для
герметически закрытый соединитель
PA 1.01325×10-3·cm3 /s

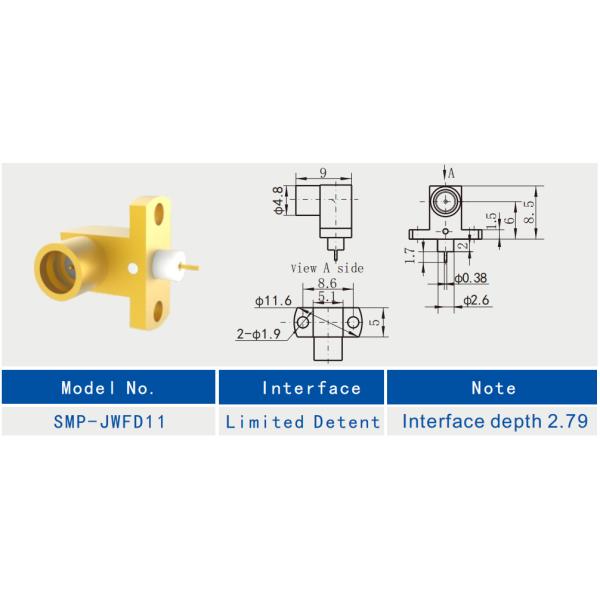

Чертеж плана соединителя RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольного
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный


Родственная разъем-розетка SMP

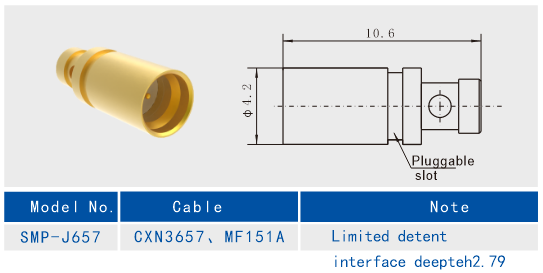

1.
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

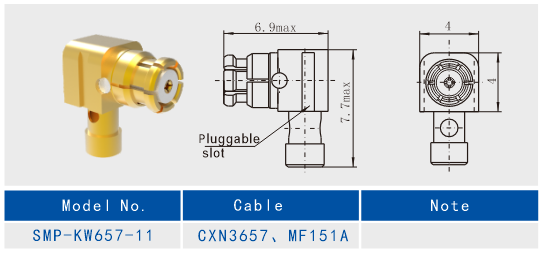

2.
 Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

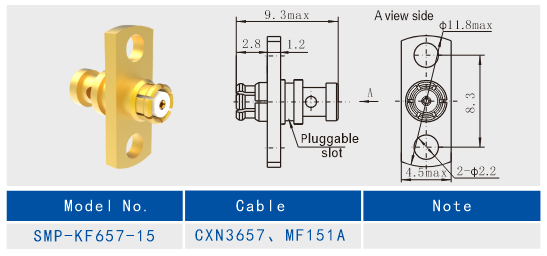

3.
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

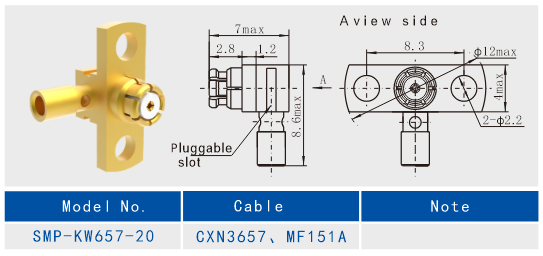

4.
Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

Способ установки:

Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

Соединитель RF микрополосковой линии фланца отверстия мужчины 2 SMP прямоугольный

ПРИМЕЧАНИЕ:
Там над 1 000 типами переходников SMP женских мужских для выбора, если не найден продукт вы используете,
пожалуйста свяжитесь мы для полных catologs. Изготовленные на заказ размеры приняты.

Категория продукта:
1. соединители RF, переходники (DC к 110GHz)
2. сборки кабеля RF & волновода
3. волновод для того чтобы задобрить переходники
4. интегрированные соединители (RF&DC)
5. микро- прямоугольный соединитель (J30J, микро- D-подводная лодка)
6. герметические затворы Стекл-к-металла, заголовки, Feedtru (RF & DC)
7. соединения микроволны роторные
8. продукты ODM
