Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Гнездовой разъем слепого соединителя SMP RF ответной части прямой
Спецификации
Номер модели :
SMP-KB2A
Место происхождения :
Китай
Количество минимального заказа :
100PCS
Условия оплаты :
T/T, западное соединение, L/C
Способность поставки :
1000000 частей в месяц
Срок поставки :
В пределах в 3 недель
Упаковывая детали :
Стандартная коробка экспорта
наименование товара :
SMP RF коаксиальное Conector
Диапазон изменения частот :
DC-40GHz
Описание

Кабельный соединитель SMP RF гнездового разъема слепой ответной части прямой

Введение соединителя SMP RF

SMP миниатюра нажим-на коаксиловом разъеме RF который имеет характеры небольшого представления тома, облегченных, превосходных сейсмических и широкой работы широкополосных, равочей частоте etc. до 30GHz (нашего продукта соединителя SMP высокой эффективности может достигнуть 40GHz) и штепсельная вилка имеет форму 3 интерфейсов с полной защелкой, ограниченной защелкой и unthreaded отверстием (включая с тормозить). Различные формы интерфейса могут удовлетворять необходимое осевое или радиальное движение слепой сопрягать в использовании пар широкого к широким скалистым вершинам connec. Применитесь для установите ситуацию с требованием интенсивного высокой надежности модульное.

Спецификация

Электрические характеристики
Импеданс 50Ω
Диапазон изменения частот DC~40GHz
Расклассифицированное напряжение тока 170VRMS
Напряжени тока-сопротивление Dielectrics
500VRMS
Сопротивление изоляции
≥2000MΩ

Контактное сопротивление		 Наружный проводник ≤4mΩ
Центральный проводник ≤26mΩ


VSWR		   DC~18GHz 18~26.5GHz 26.5~40GHz
Прямой соединитель ≤1.25 ≤1.3 ≤1.5
Соединитель угла ≤1.3
Переходник ≤1.2 ≤1.3 ≤1.5
Другой ≤1.3

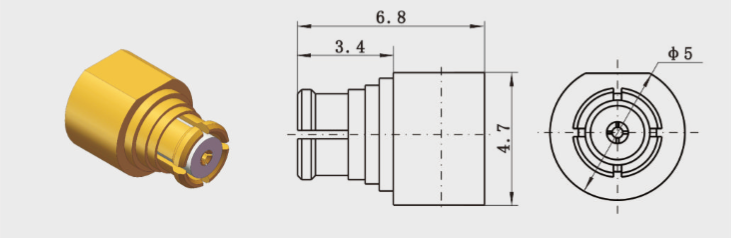

Детальный чертеж соединителя SMP RF:

Гнездовой разъем слепого соединителя SMP RF ответной части прямой

Номер модели
Тип кабеля
ПРИМЕЧАНИЕ
SMP-KB2A
2#Semi-flexible/2#Semi-rigid

SMP-KB2A-Y1
2#Semi-flexible/2#Semi-rigid
сопротивление брызг соли 192H



Особенности и преимущества


DC до 40 GHz
Подводн-миниатюрный
Покрытое золото
Компактный размер
Выбор Male& женский, прямой & прямоугольный
Нажим-на или щелчковое соединение
Соединители держателя PCB & кабеля
Полная защелка, ограниченная защелка и ровная скважина
Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя
Версии держателя кабеля и для гибких и полужестких материалов кабеля

Применения


- соединение Доск-к-доски
- Фазированный - антенны массива

- Антенны
- Broadband

- Инструментирование

Продукт Cataloge:

Сборки кабеля RF
Волновод к коаксиальному переходнику
герметические затворы Стекл-к-металла
Соединитель серии J30J
Соединения микроволны роторные
Переходник RF
Соединитель SMA/SSMA RF
Соединитель SMP/SSMP RF
Тип соединитель n RF
Соединитель TNC RF
Соединитель MCX/MMCX RF
Соединители волны миллиметра соединителя BNC RF (2.4mm, 2.92mm)


ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMP, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
