Спецификации
Номер модели :
SMP (M) - JYD62
Место происхождения :
Китай
Количество минимального заказа :
100pcs
Условия оплаты :
Т / Т, западное соединение, аккредитив
Способность поставки :
1000000 частей в месяц
Время доставки :
В течение 5-7 рабочих дней (для запасов)
Упаковывая детали :
Стандартная коробка экспорта
Наименование продукта :
SMP RF коаксиальное Conector
Импеданс :
50Ω
Сертификат :
ISO-9001-2015
Прочность :
500 циклов
Половое положение :
Мужской/штепсельный вилка
Форма тела :
Прямой.
ПЛАТИРОВАНИЕ :
Покрытие золотом
Материал :
Медь
Метод держателя :
Присоединение перегородки
Описание

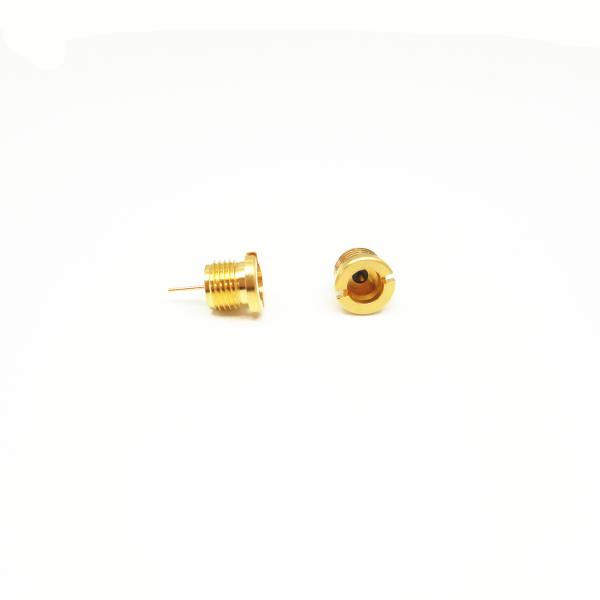

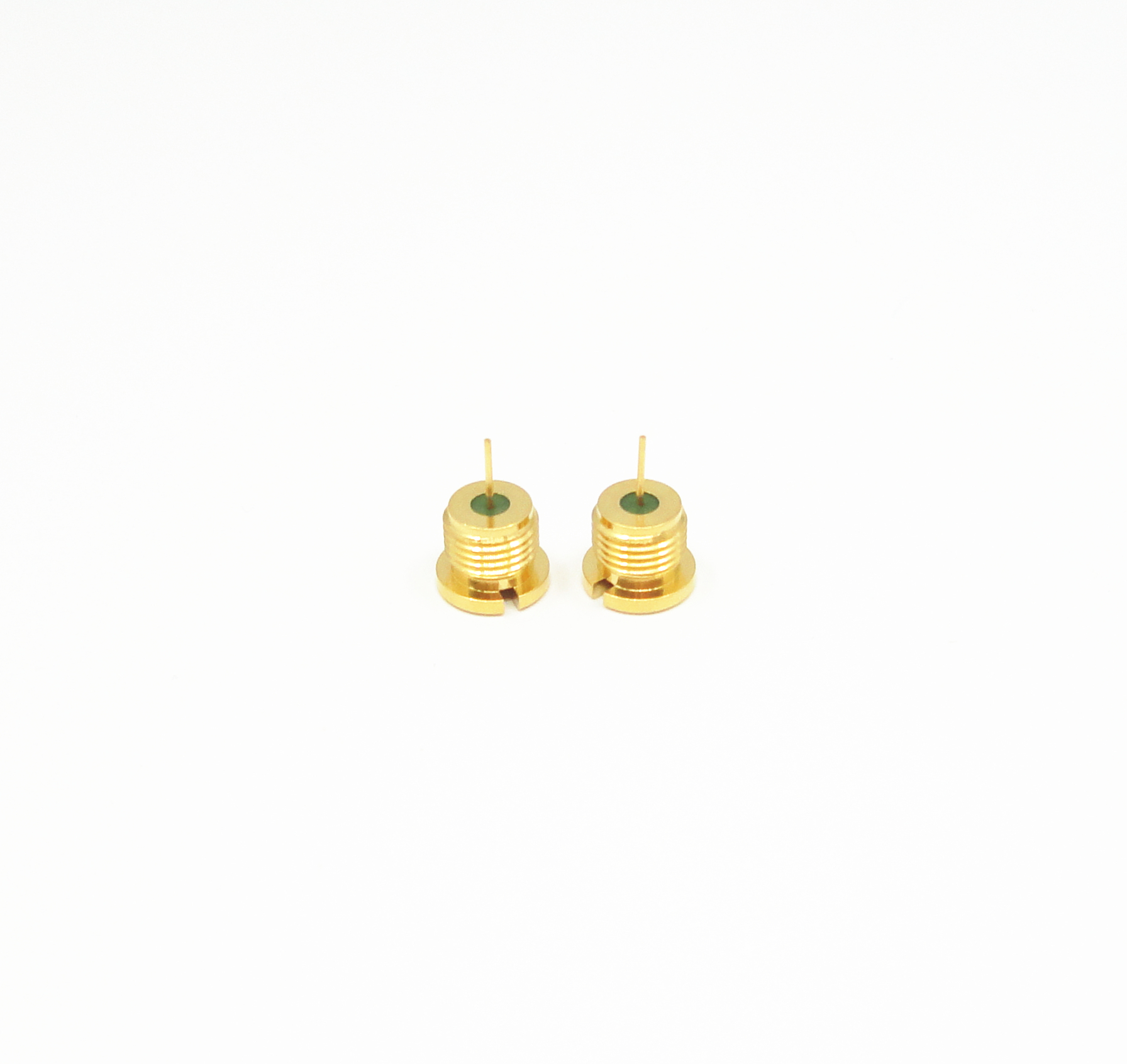

50 Ом преграды герметически запечатанный SMP плагин мужской разъединитель

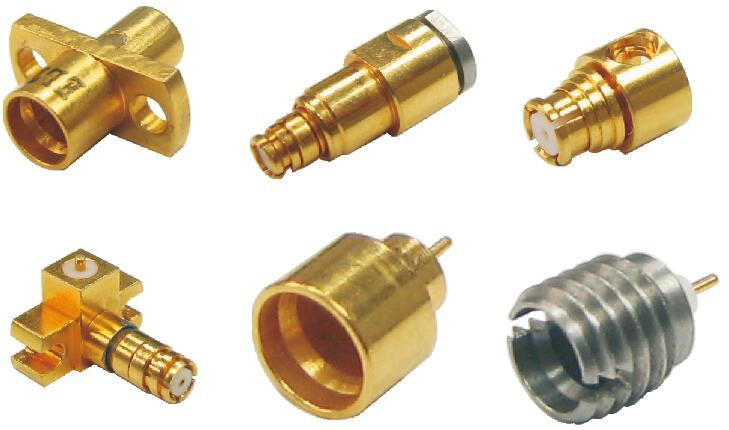

Введение в SMP RF-коннектор

Интерфейс SMP представляет собой миниатюрный интерфейс в том же масштабе, что и разъемы MMCX, но предлагает диапазон частот от постоянного до 40 ГГц.Серия интерконнектов SMP опирается на плавучие женские-женские адаптеры (обычно называемые пулями) для достижения свертывания пластин, оборудованных мужскими разъемами PCB SMPЭта прочная структура и способность выдерживать радиальное и осевое несоответствие позволяют создавать слепые решения для взаимосвязи.

                                                           перегородка разъем-вилки штепсельной вилки SMP 50Ohm герметически закрывала

Особенности и преимущества

  • Золотовалочная и пассивированная нержавеющая сталь
  • Промышленный стандарт по MIL-STD-348
  • Диапазон частот: DC - 40 ГГц
  • Сцепление нажатием или зажиганием
  • Выбор мужского и женского пола, прямого и правого угла
  • Нормальный тип и герметические уплотнения
  • Стыковка имеет три формы интерфейса - полный откат, ограниченный откат и гладкий проход (включая торможение).
  • Доступные индивидуальные разъемы

Спецификация

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 40 ГГц
Номинальное напряжение 170VRMS*
Диэлектрики Напряжение-сопротивление 500VRMS*
Сопротивление изоляции ≥ 2000 МΩ
Центровое сопротивление Внешний проводник Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ
  Центральный дирижер Нормальное ≤6mΩ, уплотнение ≤26mΩ
VSWR ≤ 1.3
Материалы и механические характеристики
Центральный дирижер Мужчина СН-П Бронзовый, позолоченный
  Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза Покрытые золотом
Шкалы и другие металлические части Медь из нержавеющей стали Позолоченная пассивация
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции 1.01325×10-3Pa·cm3/

Контурный рисунок: (Единица: мм)

перегородка разъем-вилки штепсельной вилки SMP 50Ohm герметически закрывалаперегородка разъем-вилки штепсельной вилки SMP 50Ohm герметически закрывала


Заявления

  • Антенны
  • Аэрокосмическая
  • Взаимосоединение "поверхность к поверхности"
  • Телекоммуникации
  • Инструментация
