SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A
Спецификации
Номер модели :
SMP-KWF506-304
Место происхождения :
Китай
Минимальное количество заказов :
100 шт.
Условия оплаты :
T/T, Western Union, L/C
Способность к поставкам :
1000000 штук в месяц
Время доставки :
В течение 5-7 рабочих дней (для запасов)
Подробная информация об упаковке :
Стандартная экспортная коробка
Наименование продукта :
Коаксиальный соединитель SMP RF
ПЛАТИРОВАНИЕ :
Покрытие золотом
Импеданс :
50Ω
Сертификат :
ISO-9001-2015
Половое положение :
Женщина
Форма тела :
Прямой угол
Время жизни :
500 циклов
Метод держателя :
Фланцевая установка
Описание

SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A

Введение в SMP RF-коннектор

SMP представляет собой миниатюрный коаксиальный RF-коннектор, который отличается небольшими размерами, легким весом, отличными сейсмическими характеристиками и широким диапазоном рабочих частот.Он работает до 30 ГГц (наш высокопроизводительный SMP-коннектор может достигать 40 ГГц), и розетка выпускается в трех формах интерфейса: полный разряд, ограниченный разряд и беспроводный отверстий (включая торможение).Эти различные варианты интерфейса могут удовлетворить потребности в осевом или радиальном движении во время слепого спаривания при совместном использовании широкополосных разъемовОн подходит для монтажа, требующего высокой надежности и плотности модулей.



Спецификация

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Электрические характеристики
Импеданс 50Ω
Диапазон частот DC ~ 40 ГГц
Номинальное напряжение 170VRMS*
Диэлектрики Напряжение-сопротивление 500VRMS*
Сопротивление изоляции ≥ 2000 МΩ
Центровое сопротивление Внешний проводник Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ
  Центральный дирижер Нормальное ≤6mΩ, уплотнение ≤26mΩ
VSWR ≤ 1.3
Материалы и механические характеристики
Центральный дирижер Мужчина СН-П Бронзовый, позолоченный
  Женщина Бериллиевая бронза, позолоченная
Эластичный контакт Бериллиевая бронза Покрытые золотом
Шкалы и другие металлические части Медь из нержавеющей стали Позолоченная пассивация
Изоляторы Сцинтерирование стекла/PTFE/PEI
Уровень утечки герметической продукции 1.01325×10-3Pa·cm3/s

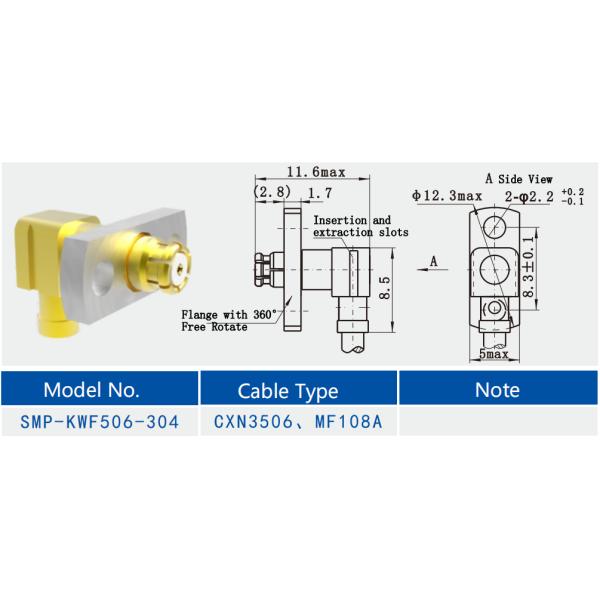

Подробный чертежSMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A:

SMP Female Right Angle RF Connector с 360° свободно вращающимся фланцем для кабеля CXN3506/MF108A



Особенности SMP Connector:



1. Тип подключения: SMP соединитель использует подключение конструкции, которая позволяет быстро и легко подключение и отключение.

2Различные формы интерфейсов: он предоставляет три типа интерфейсов: полный откат, ограниченный откат и беспроводный отверстий (включая торможение), обслуживая различные требования к соединению.

3. Опции сцепления: в дополнение к типу сцепления, доступны варианты сцепления соединителя SMP, предлагающие пользователям больше вариантов.

Заявления:

SMP соединительный кабель идеально подходит для высокоплотных радиочастотных/микроволновых приложений благодаря своей компактной конструкции, сильной адаптивности и удобной эксплуатации.Различные формы интерфейса и простой в использовании дизайн позволяют быстро и надежно подключать или отключать в разных средах, отвечающие требованиям современных высокопроизводительных технологий подключения.

Каталог продукции:

Сборки радиочастотных кабелей
Водопровод к коаксиальному адаптеру
Герметические уплотнители стекло-металл
Коннектор серии J30J
Микроволновые вращающиеся соединения
РЧ-адаптер
РЧ-коннектор SMA/SSMA
SMP/SSMP RF соединитель
РЧ-коннектор типа N
TNC RF соединитель
MCX/MMCX RF соединитель
BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм)


Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
