Сегодня я рад быть ведущим, когда мы углубимся в мир высокочастотных ПХБ RF-60TC, которые предлагают улучшенную теплораспределение и удивительно низкие потери.

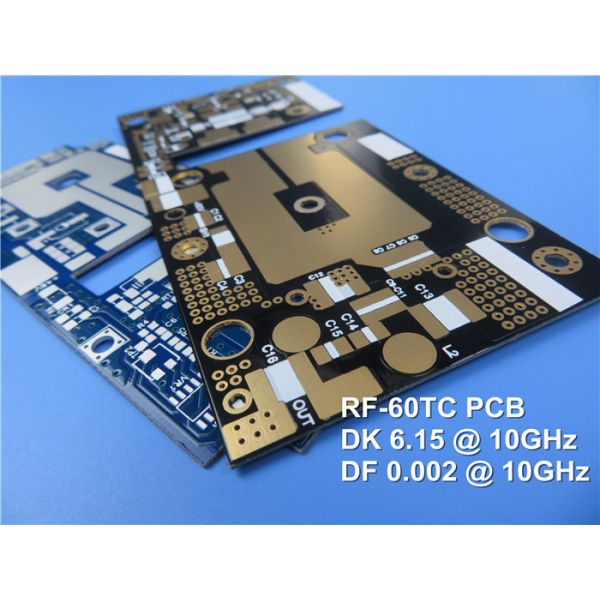

RF-60TC - это высокопроизводительный материал для печатных плат, который сочетает в себе PTFE и керамически заполненные стекловолоконные подложки. Он специально разработан для высокопроизводительных RF и микроволновых приложений,обеспечивает превосходную диэлектрическую теплораспределение и минимальные потериЭтот уникальный материал позволяет снизить температуру работы для высокопроизводительных приложений и повышает производительность и эффективность для применения миниатюрных антенн в сегменте рынка 6,15 DK.

Теперь давайте рассмотрим детальные свойства RF-60TC.

RF-60TC Типичные свойства

Диэлектрическая постоянная (Dk) RF-60TC составляет 6,15 ± 0,15 при 10 ГГц, в то время как тангенс диэлектрической потери (Df) - впечатляющий 0.002.

С точки зрения электрических свойств, RF-60TC может похвастаться диэлектрическим разрывом напряжением 55 кВ и диэлектрической прочностью 550 В/мл.

Кроме того, RF-60TC обладает превосходной дуговой стойкостью, которая длится более 180 секунд.0 х 10^8 Мом.

Если перейти к механическим свойствам, то сила изгиба в направлении машины (MD) составляет 10 000 psi, а в направлении поперечного (CD) - 9 000 psi.

Для прочности на растяжение RF-60TC демонстрирует 9 000 psi в MD и 7000 psi в CD.

Модуль Янга в MD измеряется на 721 кпси, а соотношение Поасона в MD равняется 0.155.

Что касается стабильности измерений, RF-60TC показывает минимальное изменение измерений 0,01 миллилитра/дюйм в MD после выпечки, в то время как в CD это 0,69 миллилитра/дюйм.размерная стабильность достигает 0.06 миллилитров/дюйм в MD и 0.8 миллилитров/дюйм в CD.

Если перейти к тепловым свойствам, RF-60TC демонстрирует отличную теплопроводность.достигает 1 W/MK и 1.05 W/MK соответственно.

Тепловой коэффициент диэлектрической постоянной (TCDk) для RF-60TC составляет -3,581 ppm/°C, а коэффициент теплового расширения (CTE) - 9,9 ppm/°C для осей X и Y,с немного более высоким значением 40 ppm/°C для оси Z.

По физическим свойствам RF-60TC обладает скоростью поглощения влаги всего 0,03%.84 г/см3 и удельная теплота 0.94 J/gK. Температура термического разложения материала (Td) составляет 500°C для 2% потери веса и 515°C для 5% потери веса. Он также имеет рейтинг воспламеняемости V-0 согласно UL 94.

Устойчивость ПКЖ (RF-60TC)

В Bicheng PCB мы предлагаем широкий спектр печатных плат, включая однослойные, двуслойные, многослойные и гибридные варианты, все использующие RF-60TC.

ПХБ RF-60TC доступны в различных толщинах, начиная с самых тонких в 5 миллиметров и увеличиваясь в 5-миллиметровых шагах, таких как 10 миллиметров, 20 миллиметров, 25 миллиметров, 30 миллиметров и 60 миллиметров, среди других.

Вы можете выбрать между 1 унцией и 2 унциями готовой меди для линий трассы.

Наши печатные платы могут достигать максимального размера 400 мм х 500 мм, вмещают одну доску или несколько конструкций в одной панели.

Для настройки мы предлагаем выбор цветов паяльной маски, включая зеленый, черный, синий, красный и желтый.

Кроме того, мы предоставляем различные варианты отделки поверхности для удовлетворения различных требований к ПКБ. Эти варианты включают HASL, погружение золото, погружение серебро, погружение олово, OSP, ENEPIG, чистое золото,и голый мед.

ПКБ RF-60TC применяются в широком спектре областей, включая усилители высокой мощности, миниатюрные антенны, GPS-устройства, антенны, RFID-читатели, фильтры, соединители и спутники,среди прочих.

Заключение

ПХБ RF-60TC представляют собой механически поддерживаемые ламината с высокой теплопроводностью, которая в три-пять раз превышает теплопроводность альтернатив FR-4.Эти печатные пластинки превосходят в рассеивании тепла и идеально подходят для высокомощных RF и микроволновых приложений, требующих эффективной и надежной производительности.
