доска PCB 60.7mil RO4003C LoPro Rogers для усилителей силы
доска PCB 60.7mil RO4003C LoPro Rogers для усилителей силы
Спецификации
Номер модели :
BIC-133.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Ламинаты углерода керамические
Отсчет слоя :
Двухслойная, многослойная, гибридная печатная плата
Размер PCB :
≤400 мм х 500 мм
Толщина Pcb :
12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Медный вес :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…
Описание



PCB Rogers двойного слоя построил на 60,7фольгеmilRO4003CLoProобработаннойобратнымдля усилителей силы

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты RO4003C LoPro использовать технологию собственнического Rogers которая позволяет фольге обработанной обратным скрепить к стандартному диэлектрику RO4003C. Это приводит в ламинате с низкой потерей проводника для улучшенной целостности вносимой потери и сигнала пока поддерживающ все другие желаемые атрибуты стандартной системы RO4003C слоистой.



Особенности и преимущества:

Материалы RO4003C усиленный углерод/керамические ламинаты с очень обратным низкопрофильного обработали фольгу.

1. Уменшение во вносимой потере

2. небольшое PIM

3. Повышение целостности сигнала

4. Высокая плотность цепи



Низкий коэффициент Z-оси теплового расширения

1. Разнослоистая возможность доски

2. Гибкость в дизайне



Неэтилированный процесс совместимый

1. Обрабатывать в условиях высоких температур

2. Заботы об окружающей среде встреч



сопротивляющийся к CAF



Наша возможность PCB (RO4003C LoPro)

Материал PCB: Ламинаты углерода керамические
Обозначение: RO4003C LoPro
Диэлектрическая константа: 3.38±0.05
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

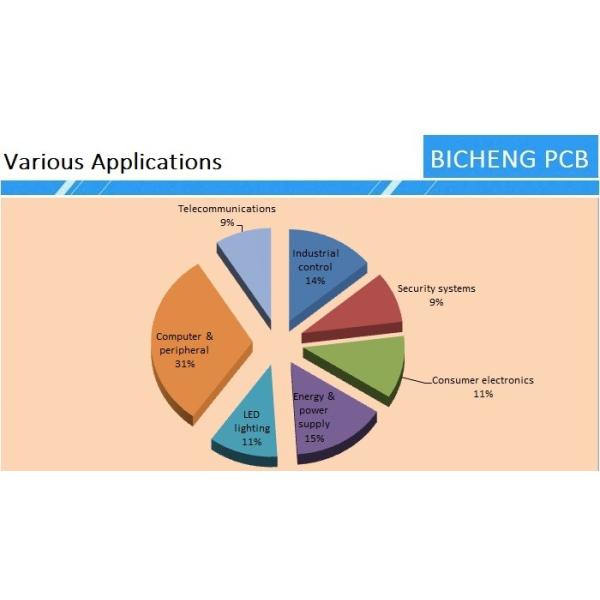

Некоторые типичные применения:

1. Применения цифров как серверы, маршрутизаторы, и высокоскоростные задние самолеты

2. Клетчатые антенны базовой станции и усилители силы

3. LNB для сразу спутников передачи

4. Личные знаки RF



доска PCB 60.7mil RO4003C LoPro Rogers для усилителей силы



Типичные свойства RO4003C LoPro

Свойство Типичное значение Направление Блоки Условие Метод теста
Диэлектрическая константа, отростчатое  3,38 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа,  дизайна 3,5 z -- 8 до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь загорает,  0,0027 0,0021 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Термальное Coeffifi cient r 40 z ppm/°C -50°C к 150°C IPC-TM-650 2.5.5.5
Резистивность тома 1,7 x 1010   MΩ•см COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 4,2 x 109   MΩ COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) z KV/mm (V/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
Растяжимый модуль 26889(3900) Y MPa (kpsi) RT ASTM D638
Прочность на растяжение 141 (20,4) Y MPa (kpsi) RT ASTM D638
Flexural прочность 276(40)   MPa (kpsi)   IPC-TM-650 2.4.4
Сохранность формы <0.3 X, Y mm/m (mils/дюйм) после вытравите +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient теплового расширения 11 x ppm/°C -55 к 288°C IPC-TM-650 2.1.41
14 y
46 z
Tg >280   °C TMA IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D3850
Термальная проводимость 0,64   W/m/°K 80°C ASTM C518
Абсорбция влаги 0,06   % 48 часов погружения 0,060" температура 50°C образца ASTM D570
Плотность 1,79   gm/cm3 23°C ASTM D792
Медная прочность корки 1,05 (6,0)   N/mm (pli) после поплавка припоя 1 oz. Фольга TC IPC-TM-650 2.4.8
Воспламеняемость N/A       UL 94
Неэтилированный процесс совместимый Да
