Что код d файлов Gerber?

Код d, просто говоря, первый характер «d». 3 кода d в файлах Gerber которые использованы для того чтобы контролировать рабочий стол для того чтобы двинуть вдоль X-Y положения.

D01 (D1): Раскройте шторку и двиньте рабочий стол к соответствуя X-Y координатам.

D02 (D2): Закройте шторку и двиньте рабочий стол к соответствуя X-Y координатам.

D03 (D3): Раскройте шторку и двиньте рабочий стол к соответствуя X-Y координатам. После этого быстро открытый и закрыть шторку, таким образом формирующ пункт выдержки.

D01 команда нарисовать линию; D02 команда которая только двигает рабочий стол без подвергать фильм действию. Например, D01 и D02 как линия хода ручки и держатель ручки движения в типа ручк photoplotter.

D03 «внезапная» команда. Когда рабочий стол двигает, шторка закрыта. Когда настольные движения к соответствуя координатам, шторка раскроют и закроют немедленно – это выйдет изображение апертуры на фильм. D03 очень эффективная команда рисуя пусковые площадки на плате с печатным монтажом.

Команды D01, D02, и D03 всегда следовать их соответствуя данными, как в следующем примере:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Эти данные причинят photoplotter сделать следующее: близко шторка и двинуть рабочий стол к началу; раскройте шторку и двиньте рабочий стол до 450 330; (так нарисуйте от 0,0 к 450 330.) Закройте шторку и движение до 455 300, раскройте шторку и закройте шторку.

Метка апертуры, код d и D10-D999

Не похож на D01, D02, D03, D10 к D999 данные а не команды, они отмечены на апертуре или на колесе апертуры. Предыдущее photoplotter использовало колесо апертуры с 24 отверстиями/пазом.

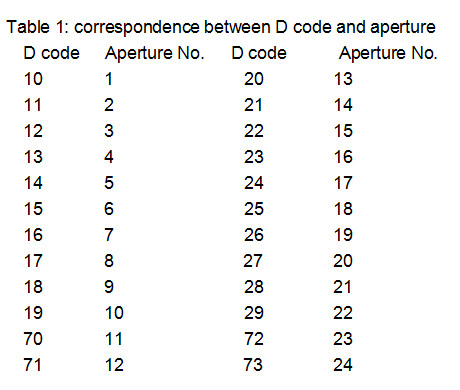

Таблица 1 таблица корреспонденции между оптически апертурой и кодом d предыдущего photoplotter.

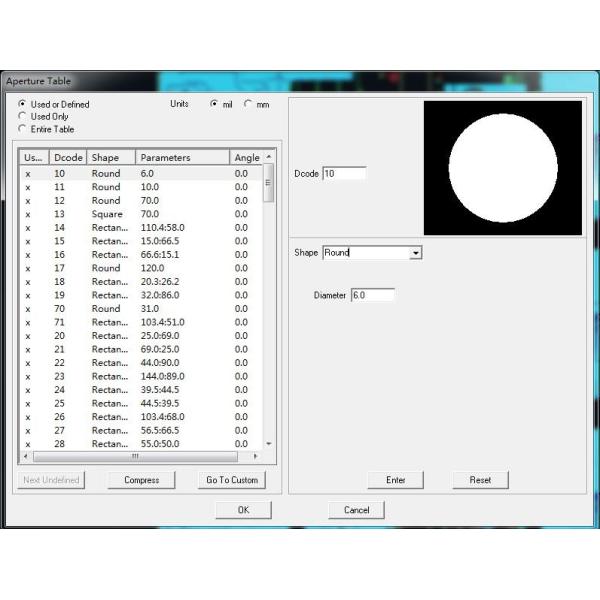

Его можно увидеть что D10 к D19 аранжированы в нормальном заказе, следовать D70 и D71, и D20 выстроенное в ряд 13th. От D20 к D29, последовательность расширена. Номер апертуры должен быть 23 когда это D30, но D72 и D73 введены перед D30. Большинств оптически чертеж и программное обеспечение CAM требуют вас к входному сигналу информация (форма и размер) апертуры согласно коду d. Несколько из программного обеспечения необходимы к входному сигналу согласно номеру апертуры (в этом случае, вам нужно переставить согласно соответствуя таблице выше).

Особенные коды d между 3 и 9. Он использован для того чтобы представить особенные отрезки линии как пунктирные линии и штриховые пунктиры. Он редко использован теперь, т.е., он только использован некоторыми устарелыми photoplotters.
