Спецификации
Номер модели :
BIC-188.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Способность поставки :
5000PCS в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Rogers RO4534 0.508mm
Отсчет слоя :
2 слоя
Толщина Pcb :
0,6 mm ±0.1
Размер PCB :
88 x 98mm=1up
Маска припоя :
зеленый
Silkscreen :
Белый
Медный вес :
1oz
Поверхностный финиш :
Золото погружения
Описание

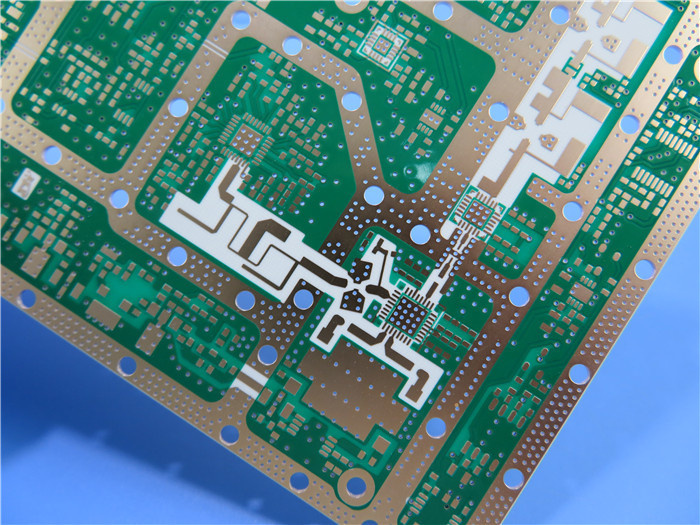

Слой 20mil 0.508mm высокочастотной платы с печатным монтажом Rogers RO4534 двойной с золотом погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

Это тип PCB антенны высокочастотного который построен на Rogers RO4534 с субстратом 20mil, начиная медь 0.5oz, закончило с медью 1oz. Оно содержит тонкие линии с 4mil широко и microvias с диаметром 0.2mm. Поверхностный финиш на пусковых площадках золото погружения с золотом 0.05micron, зеленой маской припоя и белыми сказаниями silkscreen. Доска двойного слоя изготовленная согласно классу 2 IPC, и каждые 50 частей наполнены вакуум для пересылки.



Спецификации PCB

РАЗМЕР PCB 88 x 98mm=1up
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um (
Rogers RO4534 0.508mm
медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 4 mil/4
Минимальные/максимальные отверстия: 0,2 mm/3,5 mm
Количество различных отверстий: 12
Количество буровых скважин: 895
Количество филированных слотов: 2
Количество внутренних вырезов: 3
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: Rogers RO4534 0.508mm
Окончательная фольга внешняя: 1,0 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 0,6 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, 35%
Припаяйте маску для того чтобы примениться к: Обе стороны
Цвет маски припоя: Зеленый цвет
Тип маски припоя: LPI
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Компонентная сторона
Цвет компонентного сказания Белый
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.2mm.
ОЦЕНКА FLAMIBILITY 94V-0
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Наши возможности PCB (2022)

　
Отсчеты слоя 1-32
Материал субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--420µm (1oz-12oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc.





Наши преимущества

1. Широкий диапазон высокочастотных материалов, etc Rogers, Taconic и Wangling;

2. Больше чем опыт PCB лет 19+ высокочастотный;

3. Строгие осмотр WIP и контролировать так же, как рабочая инструкция;

4. мастерская 16000㎡;

5. возможность выхода 30000㎡ в месяц;

6. 8000 типов PCB в месяц;

7. Заказ небольшого количества доступен;

8. ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало;

9. Класс 3 класса 2 IPC/IPC;

10. Доставка в срок: >98%, тариф жалобы клиента: <1>



Приложение: Типичное значение RO4534

Свойство RO4534 Направление Блоки Условие Метод теста
Диэлектрическая константа, er процесс 3,4 ± 0,08 Z - 10 GHz/23℃ 2,5 GHz IPC-TM-650,2.5.5.5
Коэффициент энергопотерь 0,0022 Z - 2,5 GHz/23℃ IPC-TM-650, 2.5.5.5
0,0027 10 GHz/23℃
PIM (типичное) -157 - dBc Отраженное dBm 43 подмело тоны Анализатор Summitek 1900b PIM
Диэлектрическая прочность >500 Z V/mil 0,51 mm IPC-TM-650, 2.5.6.2
Сохранность формы <0>X, Y mm/m (mils/дюйм) после вытравите IPC-TM-650, 2.4.39A
Коэффициент теплового расширения 11 X ppm/℃ ℃ -55 до 288 IPC-TM-650, 2.4.41
14 Y
46 Z
Термальная проводимость 0,6 - С (m.K) ℃ 80 ASTM C518
Абсорбция влаги 0,06 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg >280 - ℃ TMA IPC-TM-650, 2.4.24.3
Плотность 1,8 - gm/cm3 - ASTM D792
Медная прочность корки 6,3 (1.1) - lbs/in (N/mm) 1 oz. Поплавок припоя столба EDC IPC-TM-650, 2.4.8
Воспламеняемость НЕ FR - - - UL 94
Неэтилированный процесс совместимый Да - - - -
