Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
Спецификации
Номер модели :
BIC-332.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Полимиде
Отсчет слоя :
2 слоя
Толщина Пкб :
0.2mm±0.05
Размер PCB :
79,5 x 102mm=24PCS
Coverlay :
желтый
Silkscreen :
белый
Медный вес :
1ОЗ
Поверхностный финиш :
Золото погружения
Описание

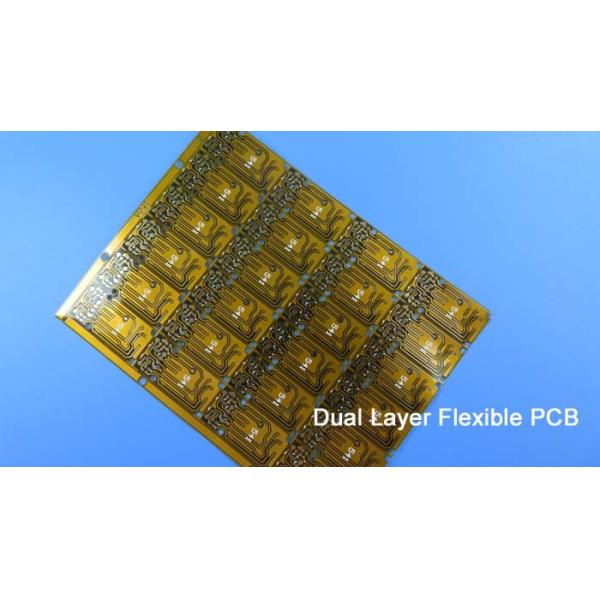

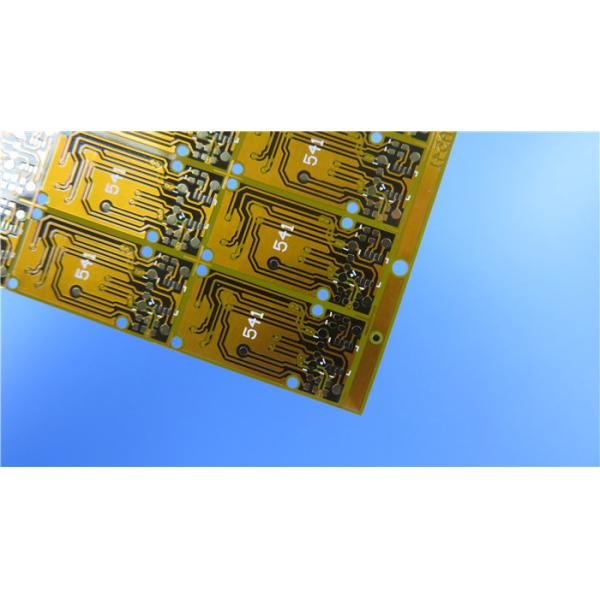

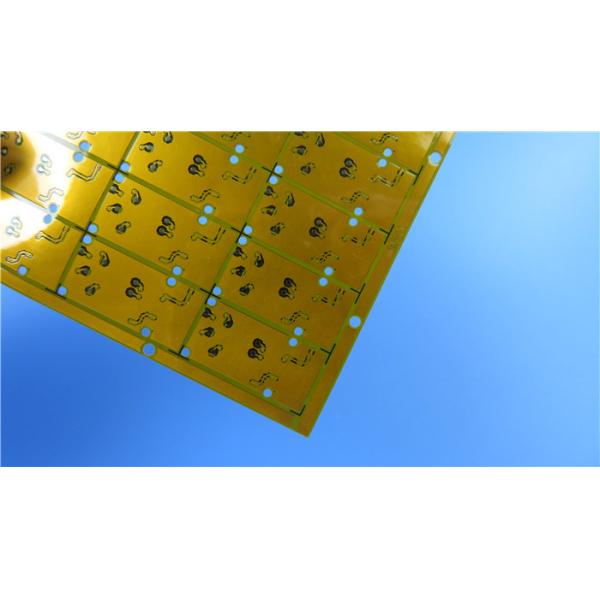

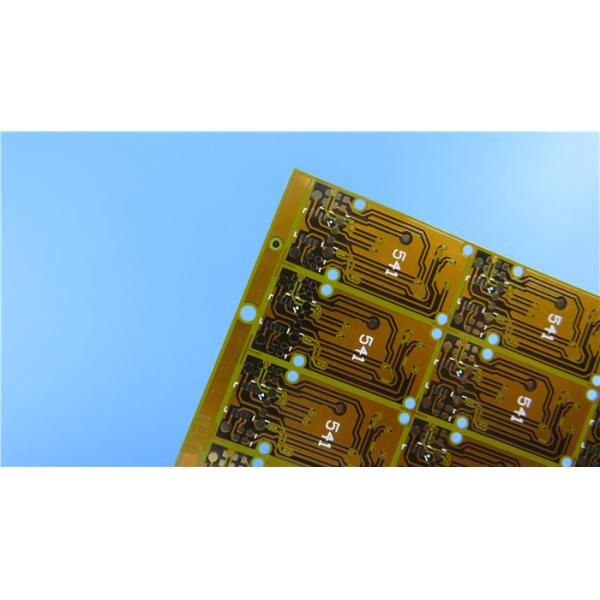

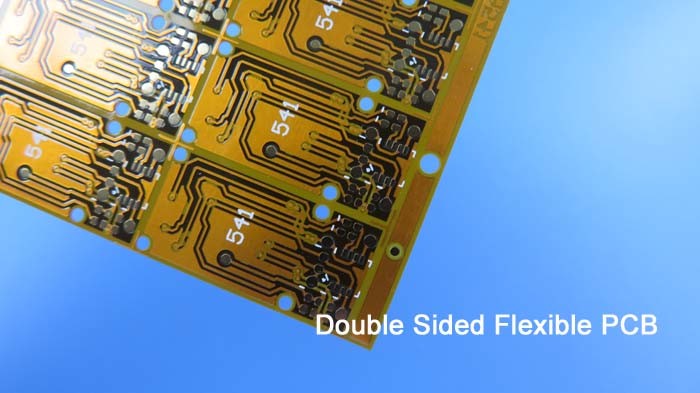

Двойной, который встали на сторону слой FPC напечатанной цепи 2 двойного слоя FPC гибкий для модуля LCD

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Спецификации

РАЗМЕР PCB 79,5 x 102mm=24PCS
Основное вещество: Polyimide
Количество слоев Двойник встал на сторону PCB
SMT УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия нет
STACKUP СЛОЯ Медь ------- 35um (1oz)
Прилипатель
Polyimide
Прилипатель
Медь ------- 35um (1oz)
Минимальные трассировка и космос: 5mil/5mil
Минимальные/максимальные отверстия: 1.0mm/2.5mm
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 0.2mm ±0.05
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ, нижний
Цвет маски припоя: Желтое Coverlay
CONTOUR/CUTTING Пробивать
Сторона компонентного сказания Верхняя часть
Цвет компонентного сказания Белый
ЧЕРЕЗ Покрытый через отверстие (PTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCDДвойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD

Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD

Возможность 2019 напечатанной цепи Bicheng гибкая
Нет. Спецификации Возможности
1 Тип доски Однослойный, слой Doulbe, разнослоистый, Тверд-гибкий трубопровод
2 Основное вещество PI, ЛЮБИМЕЦ
3 Медный вес 0.5oz, 1oz, 2oz
4 Размер СИД максимальный 250 x 5000mm
5 Общий максимальный размер 250 x 2000mm
6 Толщина доски 0.03mm-3.0mm
7 Допуск толщины ±0.03mm
8 Буровая скважина Mininum 0.05mm
9 Максимальная буровая скважина 6.5mm
10 Допуск буровой скважины ±0.025mm
11 Толщина стены отверстия ≧ 8 um
12 Минимальный след/зазор однослойной доски 0.025/0.03mm
13 Минимальный след/зазор двойного слоя и разнослоистой доски 0.03/0.040mm
14 Вытравлять допуск ±0.02mm
15 Минимальная ширина сказания шелка ≧ 0.125mm
16 Минимальное Heigh сказания шелка ≧0.75mm
17 Расстояние от сказания, который нужно проложить ≧0.15mm
18 Расстояние от раскрывая маски припоя сверла Coverlay, который нужно отслеживать ≧0.03mm
19 Расстояние от раскрывая маски припоя пробивать Coverlay для того чтобы отслеживать ≧0.03mm
20 Толщина никеля погружения 100-300u»
21 Толщина золота погружения 1-3u»
22 Thicnkess олова погружения 150-400u»
23 Минимальная электрическая испытывая пусковая площадка 0.2mm
24 Минимальный допуск плана (нормальный пунш стальной прессформы) ±0.1mm
25 Минимальный допуск плана (пунш прессформы стали точности) ±0.05mm
26 Радиус Mininum угла наклона (план) 0.2mm
27 Материал Stiffner PI, FR-4, 3M слипчивое, ЛЮБИМЕЦ, стальной лист
28 RoHs Да
29 Цвет маски припоя Желтый, белый, черный, зеленый

Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCDДвойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD

Двойной, который встали на сторону слой FPC толщины 2 напечатанной цепи 0.2mm двойного слоя FPC гибкий с белым silkscreen для модуля LCD
