Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя
Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя
Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя
Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя
Спецификации
Номер модели :
BIC-066.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1PCS
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
РО4350Б
Описание

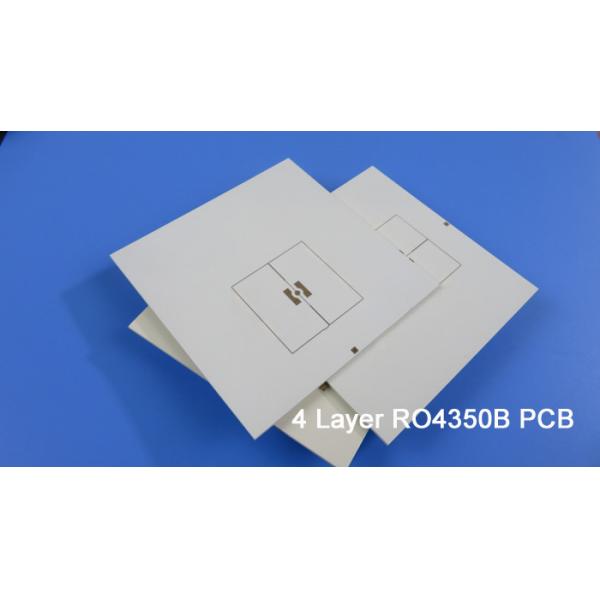

Монтажная плата RF 4 слоев на Rogers 60mil RO4350B и 10mil RO4350B с задним сверлом для муфты UHF



Этот PCB RF 4 слоев построен на 60mil RO4350B и 10mil RO4350B для применения муфты UHF. Посмотрите стог-вверх.



Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя



Основные вещества ядр 60mil RO4350B и ядр 10mil RO4350B плюс prepreg 4mil RO4450F. Медь 35 μm (1oz) на каждом слое с окончательной высотой 2.1mm толстым. Пусковые площадки золото погружения покрыли. Там назад просверлены через от ядр 10mil. Задний сверлить может уменьшить взаимодействие шума и улучшить целостность сигнала. Используя задний сверлить успешно уменьшил затруднение изготовления PCB и избежал пользы похороненного /blind через.



Multi монтажная плата PCB Rogers 4350 2.1mm 1oz RF слоя



Особенности и преимущества

1) RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот;

2) RO4350B делает им идеальный субстрат для широкополосных применений;

3) Тариф на-врем-доставки доставки в срок более высокий чем 98%;

4) Фокусировать на небольших сериях и среднем объеме продукции;

5) Строгие осмотр WIP и контролировать так же, как рабочая инструкция;



Применения

Фильтр антенны, взаимодействия, ядровая индукция командного выключателя, усилитель etc хобота



РАЗМЕР PCB 91 x 98mm=1PCS
ТИП ДОСКИ
Количество слоев Разнослоистый PCB, PCB 4 слоев
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ

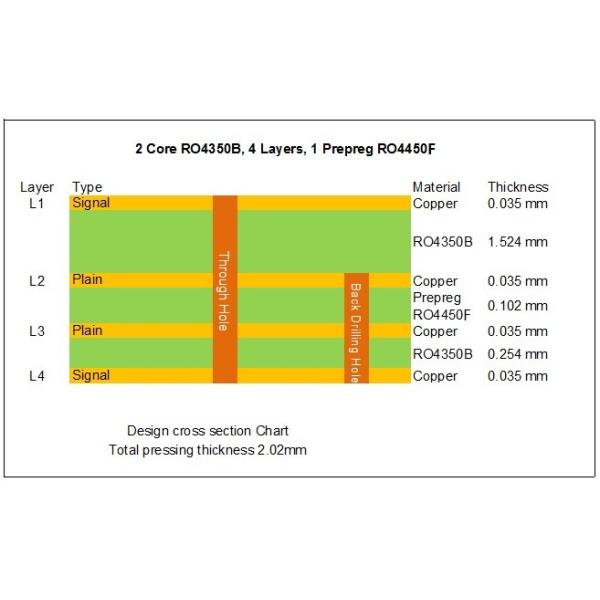

STACKUP СЛОЯ медь ------- слой 35um (1oz) +plate ВЕРХНИЙ
RO4350B 60 mil
медь ------- MidLayer 1
RO4450F 4 mil
медь ------- MidLayer 2
RO4350B 10 mil
медь ------- слой СРЕДСТВА 35um (1oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10mil/10mil
Минимальные/максимальные отверстия: 0.3/3.21mm
Количество различных отверстий: 5
Количество буровых скважин: 1680
Количество филированных слотов: 1
Количество внутренних вырезов: 1
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: Rogers RO4350B (ядр 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54)
Окончательная фольга внешняя: 1.5oz
Окончательная фольга внутренняя: 1oz
Окончательная высота PCB: 2.1mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (никель 71,1%) 2µ» над 100µ»
Припаяйте маску для того чтобы примениться к: Верхний и нижний слой
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), через открытое
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
