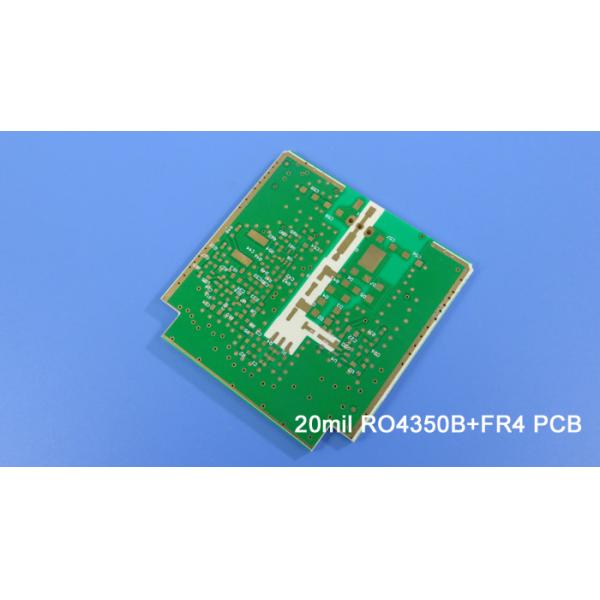

PCB 4 слоев гибридный сделал на 20mil RO4350B и FR-4 для приемопередатчика GPS

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем,

Продолженный с последней статьей, сегодня мы идем поговорить о 20mil RO4350B и FR-4 смешало.

Большинство ситуаций что высокочастотный материал играет роль передачи сигнала. Позвольте нам увидеть стог-вверх.

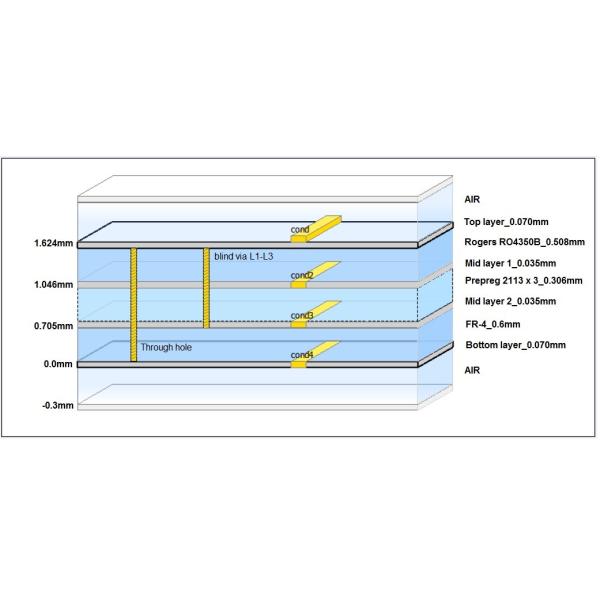

Слой 1 для того чтобы наслоить 2 ядр материала частоты коротковолнового диапазона 20mil (0.508mm) RO4350B, передающие линии сигнала на меди первого слоя, после этого слое 3 к слое 4 другое ядр материала стекла эпоксидной смолы. 2 ядра скреплены листом слипчивого (prepreg).

Основные технические характеристики

Основное вещество: RO4350B 0,508 mm + FR4 0.6mm + PP 0.306mm

Отсчет слоя: 4 слоя

Панель: 75mm x 82mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружный слой 35 слоя 70 um/внутренний um

Маска/сказание припоя: зеленый/белый

Окончательная высота PCB: 1,6 mm

Стандарт: Класс 2 IPC 6012

Упаковка: 20 панелей упакованы для пересылки.

Время выполнения: 10 рабочих дней

Срок годности при хранении: 6 месяцев

Особенности и преимущества

1) Коэффициент температуры диэлектрической константы будет среди самая низкая любого материала монтажной платы, делающ его идеальный для применений температуры чувствительных;

2) RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;

3) Улучшение представления целостности сигнала над стог-поднимает со всей доской FR4;

4) ISO9001, ISO14001, IATF16949, UL аттестовало фабрику

5) Прототип к возможности массового производства;

Применения

Конвертер приема смесителя, радиолокационных данных, расширенный спектр, дуплексер etc
