PCB напечатанной цепи двойного слоя гибкий (FPC) построенный на Polyimide с укреплением для автоматизации PLC

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

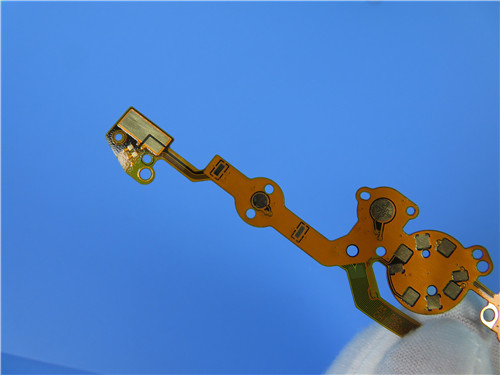

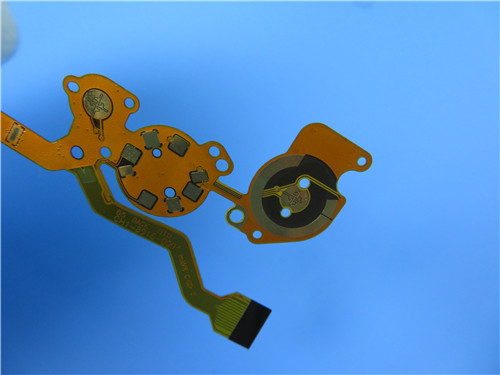

Это тип цепи 2 слоев гибкой напечатанной (FPC) построенной на polyimide для применения автоматизации PLC.

Основные технические характеристики

Основное вещество: Polyimide 25μm + стикер укрепления +3M polyimide

Отсчет слоя: 2 слоя

Тип: Индивидуальное FPC

Формат: 93mm x 44mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружное μm слоя 0 слоя 35 μm/внутреннее

Маска/сказание припоя: Желтое coverlay/нет.

Окончательная высота PCB: 0,20 mm

Стандарт: Класс 2 IPC 6012

Упаковка: 100 частей упакованы для пересылки.

Время выполнения: 10 рабочих дней

Срок годности при хранении: 6 месяцев

Особенности и преимущества

Увеличенная надежность;

Управляемость электрического дизайна параметра;

Хорошее сопротивление оксидации и хорошее тепловыделение;

Сильные возможности PCB поддерживают ваши научные исследования и разработки, продажи и маркетинг;

Тариф на-врем-доставки доставки в срок более высокий чем 98%;

Быстрая проверка CADCAM и свободная цитата PCB;

8000 типов PCB в месяц;

Применения

доска промышленного дистанционного управления касания контроля мягкая, доска модуля ПК планшета мягкая, доска гибкого трубопровода модуля мобильного телефона, доска электростатического браслета потребителя мягкая, емкостный экран касания/панель, регулятор медицинского оборудования

Гибкая возможность 2021 напечатанной цепи (FPC)

Компоненты гибкой цепи

Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.

Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.

Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.

Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.

Медная фольга доступна в толщине μm 12, 18, 35 и 70.

Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:

Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи

Очень хорошие электрические свойства

Хорошая химическая устойчивость

Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.

Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.
