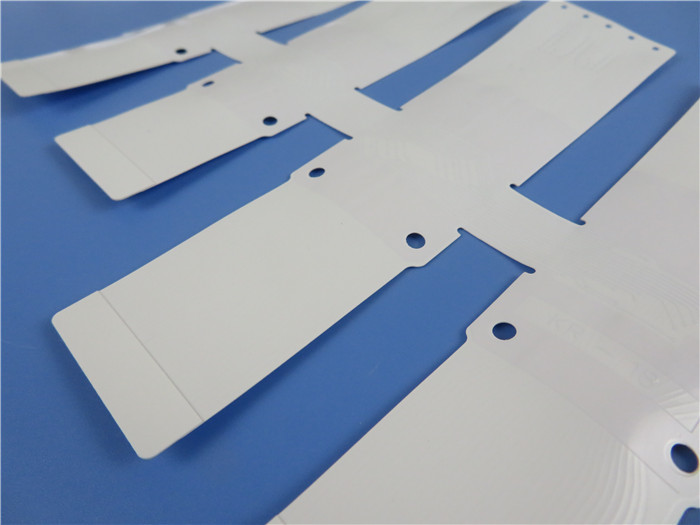

Гибкая напечатанная цепь FPC на ЛЮБИМЦЕ с белой маской припоя

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общая информация

Это тип цепи двойного слоя гибкой построенной на субстрате ЛЮБИМЦА, весе меди 1oz на каждом слое. FPC покрывает с белыми маской припоя и золотом погружения на пусковых площадках. Пусковые площадки выпячиваны для применений принтера.

Спецификации FPC

Особенности и преимущества

Превосходная гибкость;

Уменьшенный том PCB;

Уменьшенный вес;

Увеличенная надежность

Последовательность собрания;

Больше чем леты 18+ опыта PCB;

Тариф жалобы клиента: <1%

Возможность прототипа;

Возможность объема продукции

Типичные применения

Емкостные экран касания/панель, промышленная доска регулятора температуры контроля мягкая, доска читателя карты потребителя мягкая

Covercoat/маска припоя

Маска припоя в гибком PCB отличает твердая доска, это обычно фильм polyimide покрытый на одной стороне с полу-лечить и не-потрепанный прилипатель, мы вызываем его covercoat в гибкой цепи. Она прокатана к гибкой цепи под жарой и давлением, так, что медная картина полно будет помещена за исключением пусковых площадок припоя которые подвергаются действию через отверстия доступа в covercoat.

Лист продукции covercoat должен быть отрезанные немножко небольшими чем гибкий лист продукции цепи для избежания преждевременного запечатывания края, которое смогло поглотить воздушные пузыри в пакете.

Лист продукции для covercoat обеспечен с оборудуя отверстиями в близком регистре с оборудуя отверстиями в листе продукции для гибкой цепи. Отверстия доступа обычно просверлены, но в случае высокообъемной продукции, пробивать более рентабелен.

В принципе, выполнен сверлить covercoat тем же самым способом, что сверля твердые доски, т.е., несколько листов covercoat штабелированы, или 5 вверх или 10 вверх. Сверля параметры, однако, несколько различны, из-за материала polyimide и отсутствия медной фольги, которое в противном случае смогло извлечь некоторую из жары из будучи просверленным отверстий.

Когда сверля/пробивая большие продукция covercoat листы, его необходима для того чтобы возмещать потерю габаритные изменения гибкого листа продукции цепи, который смогите составлять как очень как 0,2%.

Возможности 2022 FPC

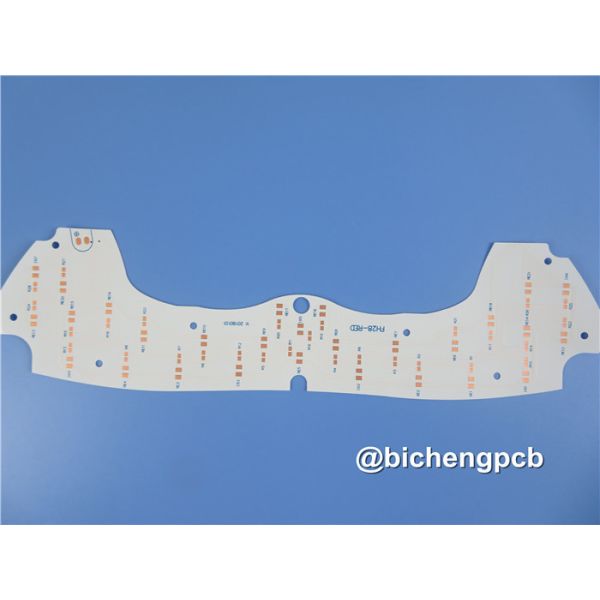

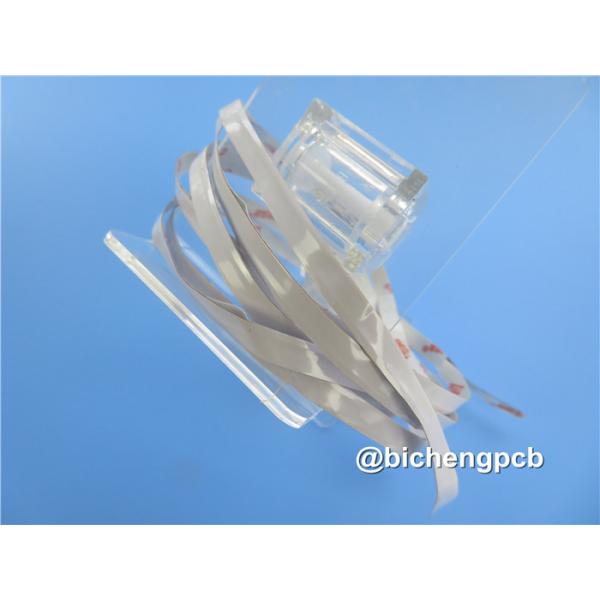

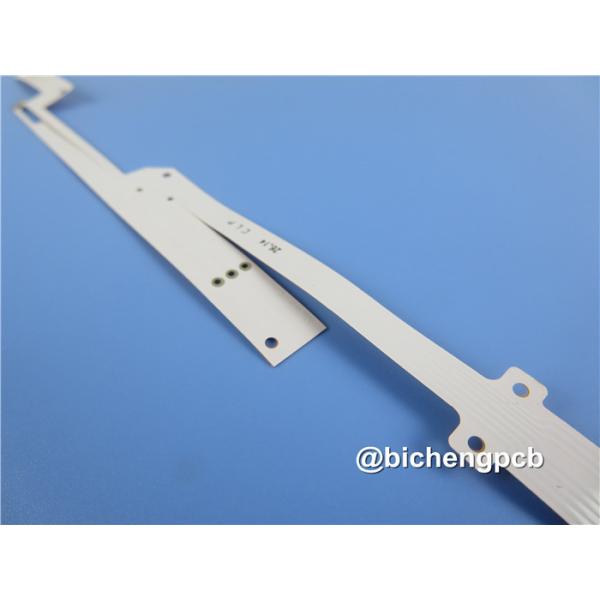

Больше дисплеев белого гибкого трубопровода
