Гибкий напечатанный PCB цепи (FPC) гибкий на Polyimide с черной маской припоя

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения PLC программируя его 4 слоя FPC на 0.3mm толстом. Низкопробный ламинат от Shengyi. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Фокус на низком уровне к среднему объему продукции

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Кнопочная панель FPC, FFC для промышленной аппаратуры регулирования, консоли игры потребителя

Covercoat/маска припоя

Маска припоя в гибком PCB отличает твердая доска, это обычно фильм polyimide покрытый на одной стороне с полу-лечить и не-потрепанный прилипатель, мы вызываем его covercoat в гибкой цепи. Она прокатана к гибкой цепи под жарой и давлением, так, что медная картина полно будет помещена за исключением пусковых площадок припоя которые подвергаются действию через отверстия доступа в covercoat.

Лист продукции covercoat должен быть отрезанные немножко небольшими чем гибкий лист продукции цепи для избежания преждевременного запечатывания края, которое смогло поглотить воздушные пузыри в пакете.

Лист продукции для covercoat обеспечен с оборудуя отверстиями в близком регистре с оборудуя отверстиями в листе продукции для гибкой цепи. Отверстия доступа обычно просверлены, но в случае высокообъемной продукции, пробивать более рентабелен.

В принципе, выполнен сверлить covercoat тем же самым способом, что сверля твердые доски, т.е., несколько листов covercoat штабелированы, или 5 вверх или 10 вверх. Сверля параметры, однако, несколько различны, из-за материала polyimide и отсутствия медной фольги, которое в противном случае смогло извлечь некоторую из жары из будучи просверленным отверстий.

Когда сверля/пробивая большие продукция covercoat листы, его необходима для того чтобы возмещать потерю габаритные изменения гибкого листа продукции цепи, который смогите составлять как очень как 0,2%.

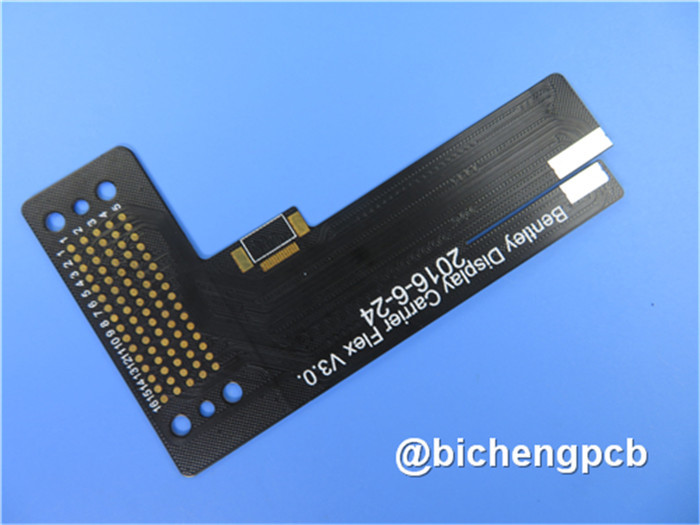

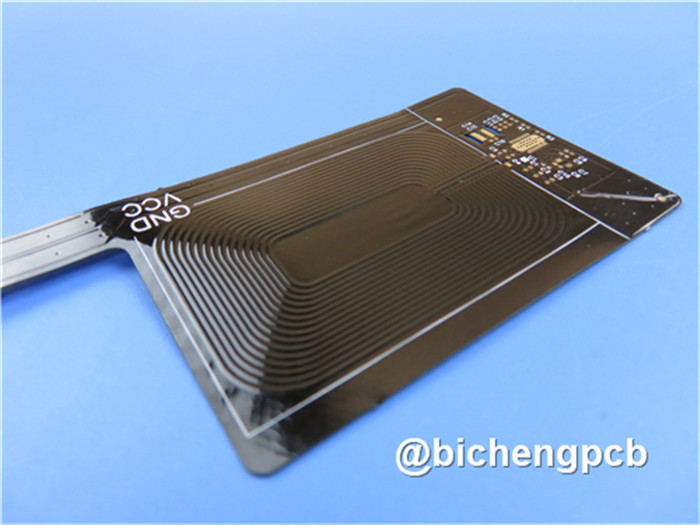

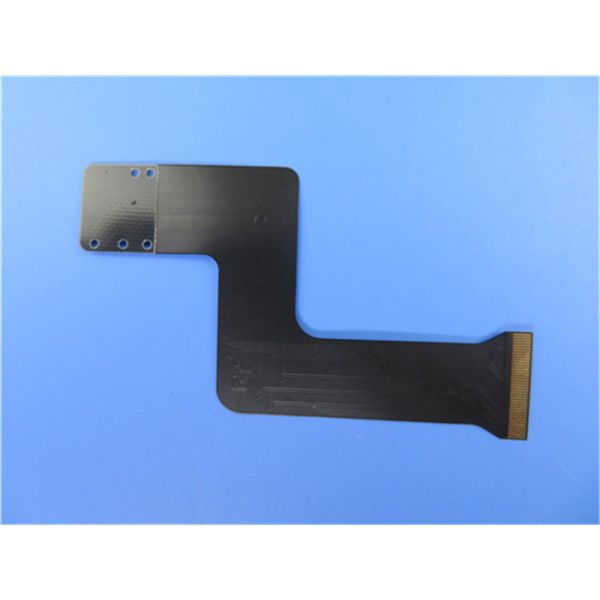

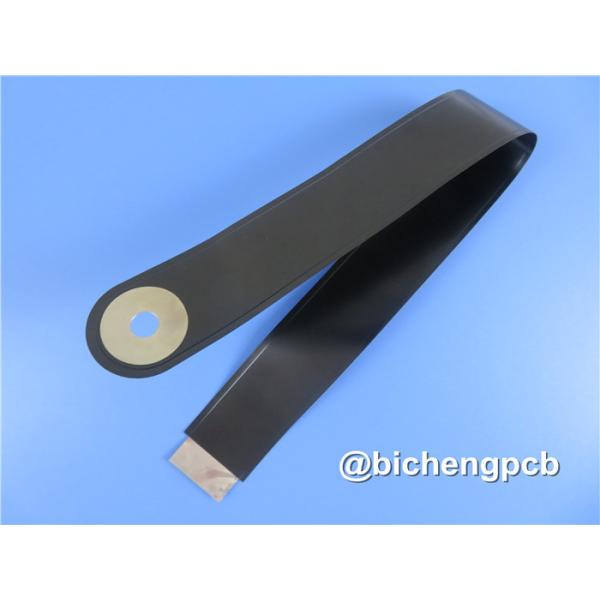

Больше дисплеев черных гибких цепей
