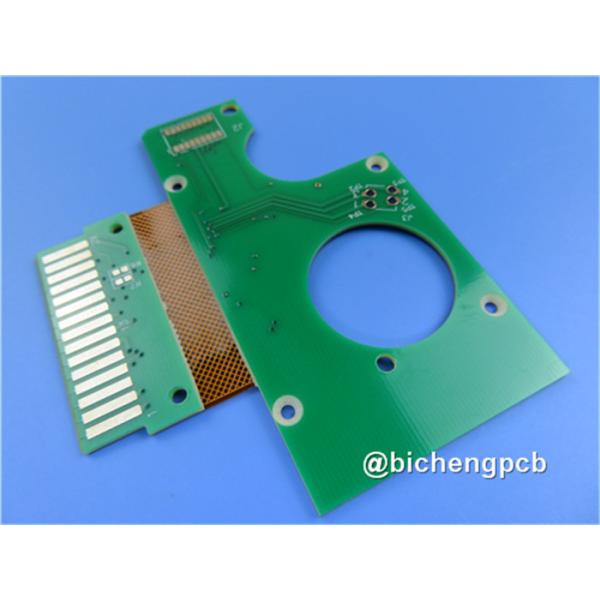

PCB Тверд-гибкого трубопровода построенный на FR-4 и Poyimide с золотом погружения и управлением импеданса 90ohm

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

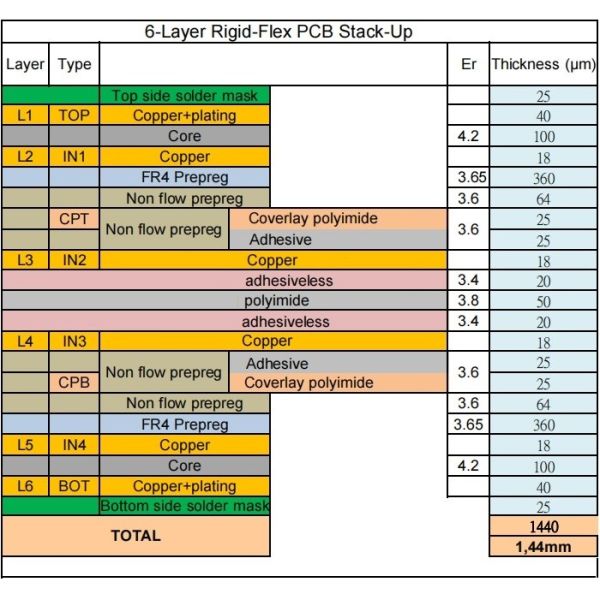

Это тип PCB тверд-гибкого трубопровода для применения отслежывателя GPS автомобиля. Нарастание 6 слоев с 1.4mm толстыми, половинными на внутренних слоях и 1 унцией на унциями вне слоях. Также дизайн импеданса контролируемый на наружных слоях и внутренней гибкой цепи. Золото погружения покрыто на пусковых площадках для последнего SMT. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

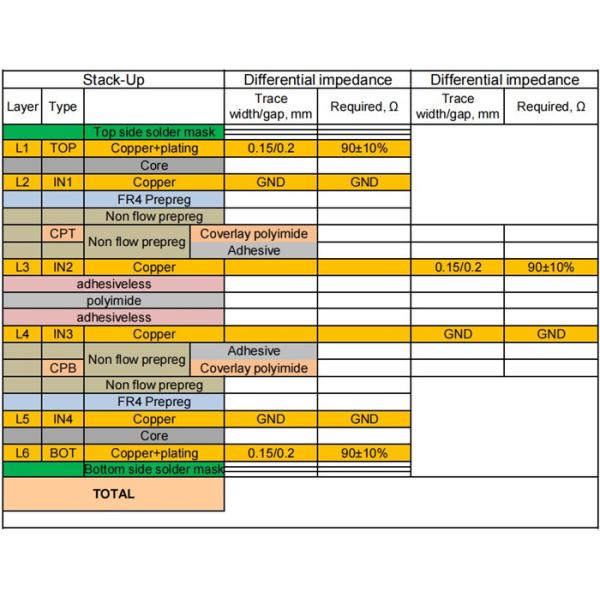

Параметр и технические спецификации

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Отсутствие образца количества и низкой цены минимального заказа.

Сделайте доставку в срок. Мы держим тариф на-врем-доставки более сильно чем 98%.

Применения

Контактируйте пояс струйного принтера, промышленной исследуя и составляя карту аппаратуры, доски камеры ПК планшета мягкой

Гибкие внутренние слои

Внутренние слои произведены как одно- или двухсторонние гибкие т.е., отображенные, вытравленные и covercoated, но не просверленные и покрытые цепи таким же образом. Covercoating индивидуальных внутренних цепей слоя требует дополнительного процесса, но преимущество меньше риска провокации воздуха.

Внутренние слои в гибком разделе можно также скрепить совместно. Хотя более простой дизайн который включает меньше отростчатых шагов, законченная цепь имеет недостаток быть справедливо тверда, и поэтому трудный для того чтобы согнуть. Это отражено в довольно ограниченном количестве циклов загиба, например, максимуме 25.

Другой метод избежать скреплять гибких цепей в гибкой области. В случае много внутренних слоев, или когда короткое расстояние между твердыми разделами гибкого трубопровода/твердой цепи, расположенное ступенями нарастание можно использовать. Это предотвращает buckling индивидуальных слоев когда цепь быть согнутым в свое установленное положение, но изготовление несколько более осложнено.

Твердые наружные слои

В случае гибкого трубопровода/твердых цепей, твердые материалы как FR-4 отрезаны по заданному размеру, и скреплены к цепи в процессе слоения. Возможно произвести гибкий трубопровод/твердую цепь как временно твердая доска для того чтобы облегчить отрегулировать во время изготовления, собрания и паять. Это достигано путем расширять твердые слои через гибкий раздел. Путем покрывать обе стороны гибкого раздела с фильмами отпуска, предотвращен скреплять твердых наружных слоев к гибкому разделу. Не-скрепленные разделы твердого материала могут извлечься кнопк-действием, при условии пазы отрезаны перед слоением на интерфейсах в обеих сторонах каждое твердое наружного

слой.

Процессы

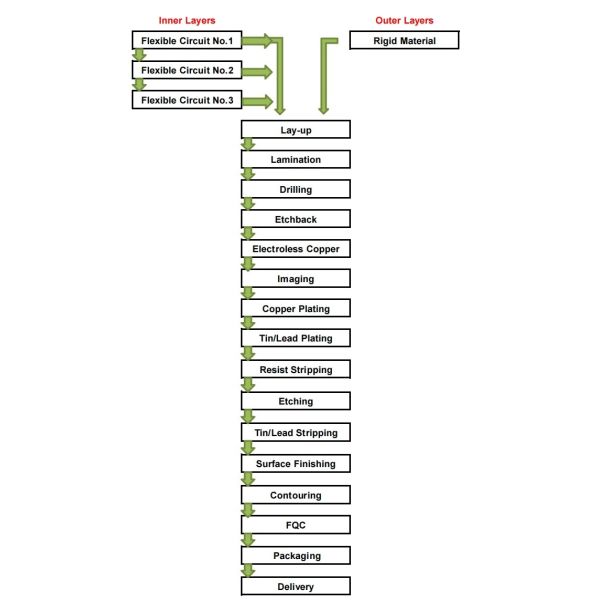

Упрощенное графическое представление диаграммы показано ниже.

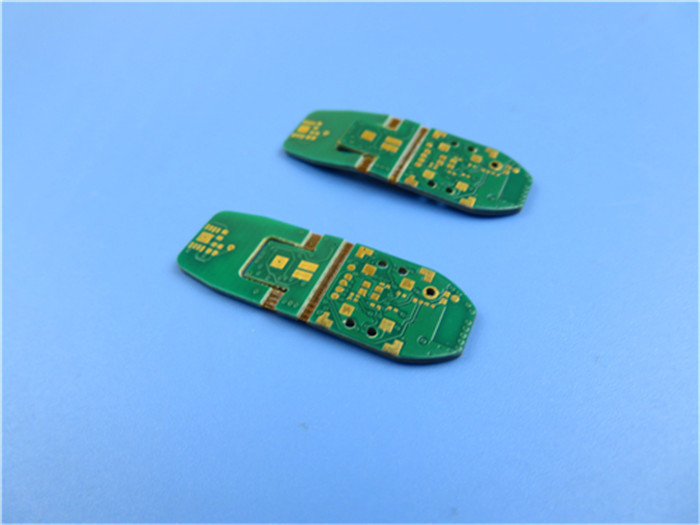

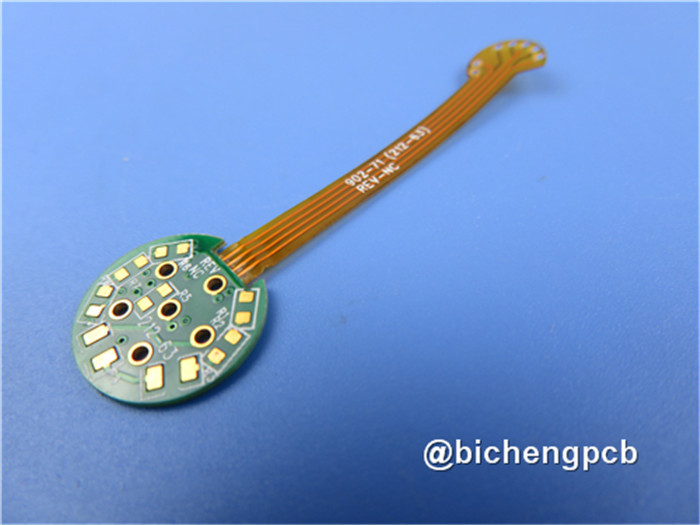

Больше дисплеев PCB тверд-гибкого трубопровода
