Спецификации
Номер модели :
БИК-6.V1.0
Место происхождения :
КИТАЙ
минимальное количество для заказа :
1 ШТ
Условия оплаты :
Т/Т
Возможность поставки :
5000 ПК в месяц
Срок поставки :
8-9 рабочих дней
Детали упаковки :
Вакуумные пакеты+картонные коробки
Материал на основе :
AD1000
Количество слоев :
2л
Толщина :
50 миллионов
Поверхность :
Иммерсионное золото
Описание

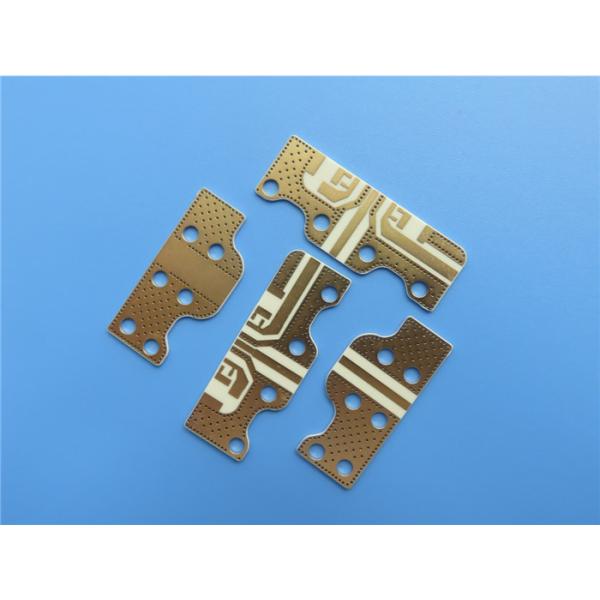

ПКБ 1.27мм РФ золота погружения 50мил АД1000 2 монтажных платы слоя

Этот тип материала AD1000 из ПТФЭ/тканого стекловолокна/ламината с керамическим наполнителем используется для создания радиочастотных печатных плат с иммерсионным золотом.Печатная плата покрыта медью толщиной 1 унция в два слоя.Без шелкографии и паяльной маски.Слой полностью экспонируется на воздухе.Это 50 картонных коробок в вакуумной упаковке толщиной 0,8 мм.

AD1000 широко используется в системах предотвращения столкновений самолетов (TCAS), наземных радиолокационных системах наблюдения, малошумящих усилителях (LNA), миниатюрных схемах и патч-антеннах, усилителях мощности (PA), радиолокационных модулях и коллекторах, X-диапазоне и ниже.

Типичное свойство AD1000

Имущество Единицы Ценность Метод испытания
1. Электрические свойства
Диэлектрическая проницаемость (может варьироваться в зависимости от толщины)
@1 МГц - МПК ТМ-650 2.5.5.3
@ 10 ГГц - 10.2 МПК ТМ-650 2.5.5.5
Коэффициент рассеяния
@ 1 МГц - МПК ТМ-650 2.5.5.3
@ 10 ГГц - 0,0023 МПК ТМ-650 2.5.5.5
Температурный коэффициент диэлектрика -
TCεr при 10 ГГц (-40–150°C) частей на миллион/℃ -380 МПК ТМ-650 2.5.5.5
Объемное сопротивление
С96/35/90 МОм-см 1,40x109 МПК ТМ-650 2.5.17.1
Е24/125 МОм-см 5,36x107 МПК ТМ-650 2.5.17.1
Удельное поверхностное сопротивление
С96/35/90 МОм 1,80x109 МПК ТМ-650 2.5.17.1
Е24/125 МОм 3,16x108 МПК ТМ-650 2.5.17.1
Электрическая прочность Вольт/мил (кВ/мм) 622 (24,5) МПК ТМ-650 2.5.6.2
Пробой диэлектрика кВ >45 МПК ТМ-650 2.5.6
Дуговое сопротивление сек >180 МПК ТМ-650 2.5.1
2. Тепловые свойства
Температура разложения (Td)
Исходный ℃ >500 МПК ТМ-650 2.4.24.6
5% ℃ >500 МПК ТМ-650 2.4.24.6
Т260 мин >60 МПК ТМ-650 2.4.24.1
Т288 мин >60 МПК ТМ-650 2.4.24.1
Т300 мин >60 МПК ТМ-650 2.4.24.1
Тепловое расширение, КТР (x,y) 50-150ºC частей на миллион/℃ 8, 10 МПК ТМ-650 2.4.41
Тепловое расширение, КТР (z) 50-150ºC частей на миллион/℃ 20 МПК ТМ-650 2.4.24
% расширения по оси Z (50-260ºC) % МПК ТМ-650 2.4.24
3. Механические свойства
Прочность на отрыв меди (1 унция/35 микрон)
После термического стресса фунт/дюйм (Н/мм) >12 (2,1) МПК ТМ-650 2.4.8
При повышенных температурах (150º) фунт/дюйм (Н/мм) 13,6 (2,4) МПК ТМ-650 2.4.8.2
Решения после обработки фунт/дюйм (Н/мм) МПК ТМ-650 2.4.8
Модуль для младших кфунт/кв. дюйм (ГПа) 200 (1,38) МПК ТМ-650 2.4.18.3
Прочность на изгиб (машина/крест) кфунт/кв. дюйм (МПа) 9,9/7,5 (68/52) МПК ТМ-650 2.4.4
Прочность на растяжение (машина/крест) кфунт/кв. дюйм (МПа) 5,1/4,3 (35/30) МПК ТМ-650 2.4.18.3
Модуль сжатия кфунт/кв. дюйм (ГПа) >425 (>2,93) ASTM D-3410
Коэффициент Пуассона - 0,16 ASTM D-3039
4. Физические свойства
Впитывание воды % 0,03 МПК ТМ-650 2.6.2.1
Плотность при температуре окружающей среды 23ºC г/см3 3.20 ASTM D792 Метод А
Теплопроводность Вт/мК 0,81 АСТМ Е1461
Воспламеняемость учебный класс Соответствует V0 УЛ-94
Дегазация НАСА, 125ºC, ≤10-6 торр % НАСА SP-R-0022A
Общая потеря массы % 0,01 НАСА SP-R-0022A
Собранные летучие вещества % 0,00 НАСА SP-R-0022A
Восстановленный водяной пар % 0,00 НАСА SP-R-0022A
