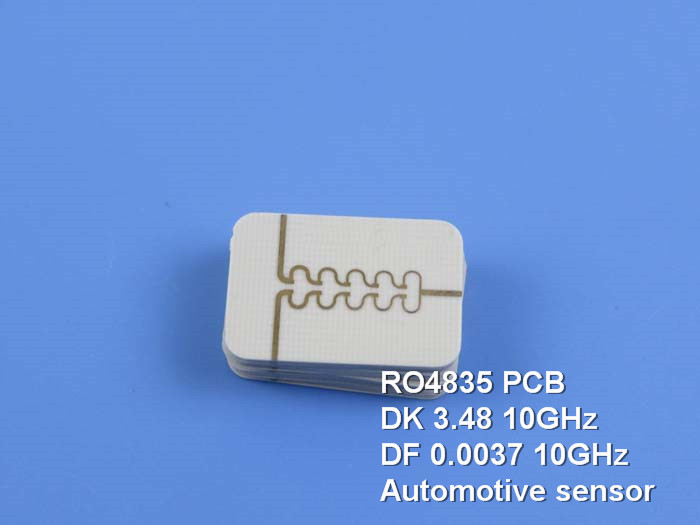

Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая
Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая
Спецификации
Номер модели :
BIC-199.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1PCS
Условия оплаты :
T/T
Способность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Ламинаты углерода керамические
Отсчет слоя :
Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Толщина PCB :
4 мил (0,102 мм), 10,7 мил (0,272 мм), 20,7 мил (0,526 мм), 30,7 мил (0,780 мм), 60,7 мил (1,542 мм)
Размер PCB :
≤400mm x 500mm
Маска припоя :
Зеленый, черный, синий, желтый и т. Д.
Медный вес :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et
Описание



Медь меди 10.7mil 20.7mil 30.7mil LoPro PCB 10mil 20mil 30mil ED Rogers RO4835 высокочастотная

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

Субстраты Rogers RO4835 ламинаты углерода керамические, тип антиоксидативных высокочастотных материалов для применений требуя большей стабильности в условиях повышенной температуры. Она значительно больше устойчивое к оксидации чем другой углерод базовые материалы. Ламинаты RO4835 конструированы для предложения главного высокочастотного изготовления представления и цепи низкой цены. Кроме того, материал RO4835 снабжает почти идентичные электрические и механические свойства ламинаты RO4350B, которые клиенты использовали успешно в течение многих лет.



Оксидация влияет на все thermoset слоистые материалы с течением времени и температуру. В долгосрочном плане, оксидация может привести к небольшим повышениям диэлектрической константы и коэффициента энергопотерь субстрата цепи.



Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая



Особенности и преимущества

1. Значительно улучшил сопротивление оксидации сравненное к типичным thermoset материалам микроволны, которые конструированы для представления чувствительного, высокообъемных применений.

2. Представление малопотертых экспонатов превосходное электрическое позволяющ применению с более высокими равочими частотами, особенно идеальными для автомобильных применений.

3. Плотные результаты допуска диэлектрического постоянного в контролируемых передающих линиях импеданса

4. Результаты неэтилированного процесса совместимые в никакие blistering или деламинации

5. Низкие результаты расширения Z-оси в надежном покрытом через отверстия

6. Низкий коэффициент расширения в-самолета остается стабилизированным над всем рядом цепи обрабатывая температуры

7. CAF устойчивый



Наша возможность PCB (RO4835)

Материал PCB: Ламинаты углерода керамические
Обозначение: RO4835
Диэлектрическая константа: 3,48 (10 GHz)
Коэффициент энергопотерь 0,0037 (10 GHz)
Отсчет слоя: Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Диэлектрическая толщина (медь ED) 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Диэлектрическая толщина (медь LoPro) 4mil (0.102mm), 7.3mil (0.186mm), 10.7mil (0.272mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом etc…



Типичные применения:

1. Автомобильные радиолокатор и датчики

2. Микроволна точкаая-точка

3. Усилители силы

4. Фазированный - радиолокатор массива

5. Компоненты RF



Приложение: Типичные значения RO4835

Свойство RO4835 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.48±0.05 Z - 10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3,66 Z - 8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0037 Z - 10 GHz/23℃ IPC-TM-650 2.5.5.5
Термальный коэффициент ε +50 Z ppm/℃ -100℃℃to 150 IPC-TM-650 2.5.5.5
Резистивность тома 5 x 108   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 7 x108   MΩ COND A IPC-TM-650 2.5.17.1
Электрическая прочность 30.2(755) Z Kv/mm (v/mil)   IPC-TM-650 2.5.6.2
Растяжимый модуль 7780(1128) Y MPa (ksi) RT ASTM D 638
Прочность на растяжение 136 (19,7) Y MPa (ksi) RT ASTM D 638
Flexural прочность 186 (27)   Mpa (kpsi)   IPC-TM-650 2.4.4
Сохранность формы <0>X, Y mm/m
(mils/дюйм)		 после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
31		 X
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Термальная проводимость 0,66   W/m/oK ℃ 80 ASTM C518
Абсорбция влаги 0,05   % 48hours погружение 0,060"
℃ температуры 50 образца		 ASTM D 570
Плотность 1,92   gm/cm3 ℃ 23 ASTM D 792
Медная корка Stength 0,88 (5,0)   N/mm (pli) после поплавка припоя 1 oz.
Фольга EDC		 IPC-TM-650 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да



Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая

Применение продуктов:

1, связь телекоммуникаций
2, бытовая электроника
3, монитор безопасностью
4, корабль Electronices
5, умный дом
6, промышленные контроли
7, военное & оборона

8, автомобильный

9, умный дом

10, промышленная автоматизация

11, медицинские службы

12, новая энергия

И так далее
