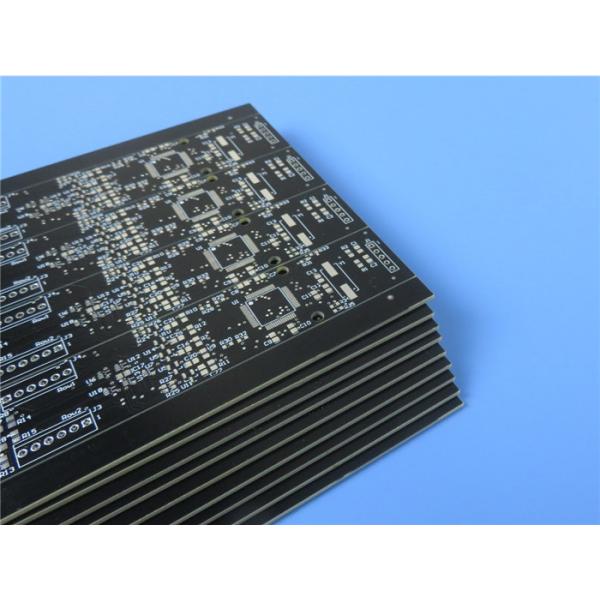

Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4
Спецификации
Номер модели :
BIC-506.V1.0
Место происхождения :
КИТАЙ
Количество минимального заказа :
1PCS
Условия оплаты :
T/T
Способность поставки :
5000PCS в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Высокий Tg, неэтилированная высокая эпоксидная смола надежности
Отсчет слоя :
Двойной слой, разнослоистый, гибридный PCB
Толщина PCB :
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Размер PCB :
≤400mm x 500mm
Маска припоя :
Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.
Медный вес :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…
Описание



Высокая плата с печатным монтажом Tg разнослоистая (PCB) на соответствии IT-180ATC и IT-180GNBS неэтилированном

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

IT-180ATC предварительная высокая эпоксидная смола Tg (175℃ DSC) многофункциональная заполненная с высокой термальной надежностью и сопротивлением CAF. Соответствующее для различных применений и может пройти 260℃ неэтилированное собрание. Толщина выстраивает в ряд 0.5mm до 3.2mm, медный вес 0.5oz к 3oz.



Применения

Автомобильный (машинное отделение ECU)

PCB разнослоистых и HDI

Backplanes

Хранение данных

Сервер и сеть

Радиосвязи

Тяжелая медь



Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4



Главные особенности

Низкое CTE

Сопротивление высокой жары

Превосходное сопротивление CAF

Хорошая надежность через-отверстия



Наша возможность PCB (IT-180ATC)

Материал PCB: Высокий Tg, неэтилированная высокая эпоксидная смола надежности
Обозначение: IT-180ATC
Диэлектрическая константа: 4,4 на 1GHz
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Толщина PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Размер PCB: ≤400mm x 500mm
Маска припоя: Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…
Технология: HDI, через в пусковую площадку, управление импеданса, ослепляют плакировку через/похороненного через, края, BGA, отверстия etc Countsunk.



Общие свойства IT-180ATC

Детали IPC TM-650 Типичное значение Блок
Слезьте прочность, минимум 2.4.8   lb/inch
A. фольга меди низкопрофильного 5
Фольга меди профиля B. Стандартн 8
Резистивность тома 2.5.17.1 1x109 m - см
Поверхностная резистивность 2.5.17.1 1x108 m
Абсорбция влаги, максимум 2.6.2.1 0,1 %
Permittivity (Dk, содержание смолы 50%)     --
A. 1MHz 2.5.5.9 4,5
B. 1GHz 2.5.5.9 4,4
Тангенс потери (Df, содержание смолы 50%)     --
A. 1MHz 2.5.5.9 0,014
B. 1GHz 2.5.5.9 0,015
Flexural прочность, минимальная     N/mm2
Направление A. Длины 2.4.4 500-530
B. перекрестное направление   410-440
Термальный стресс 10 s на 288°C
A. Unetched 2.4.13.1 Пропуск Оценка
B. Etched   Пропуск
Воспламеняемость UL94 V-0 Оценка
Индекс сравнительный отслеживать (CTI) IEC 60112/UL 746 CTI 3 (175-249) Класс (вольты)
Температура стеклянного перехода (DSC) 2.4.25 175 ˚C
Температура декомпозиции 2.4.24.6 345 ˚C
X Y-osь CTE (40℃ к 125℃) 2.4.41 11-13 / 13-15 ppm/˚C
Z-ось CTE
A. Альфа 1   45 ppm/˚C
B. Альфа 2 2.4.24 210 ppm/˚C
Градусы c C. 50 до 260   2,7 %
Термальное сопротивление
A. T260 2.4.24.1 >60 Минуты
B. T288   20 Минуты
