ПХБ Kappa 438 разработан из инновационной керамической системы Роджерса, укрепленной стеклом,обеспечивает превосходную высокочастотную производительность при сохранении экономически эффективного процесса изготовленияЭтот низкоубыточный материал совместим со стандартными методами производства эпоксида/стекла (FR-4), что делает его идеальным выбором для широкого спектра применений.С разрешением UL 94 V-0 на снижение температуры пламени и совместимостью с безсвинцовой сваркой, Kappa 438 предназначен для удовлетворения требований современной электроники.

Ламинаты Kappa 438 имеют диэлектрические константы (Dk), которые соответствуют отраслевым нормам FR-4, что облегчает бесшовную конверсию существующих конструкций FR-4 для достижения повышенной электрической производительности.

Ключевые особенности

Kappa 438 предлагает надежный набор функций, включая Dk 4.38В отличие от традиционного FR-4, материал имеет более строгие допустимые значения Dk и толщины, что обеспечивает постоянную производительность.

С низким коэффициентом теплового расширения (CTE) 42 ppm/°C и высокой температурой стеклянного перехода (Tg) более 280°C Kappa 438 спроектирован для надежности в сложных условиях.Тепловой коэффициент диэлектрической постоянной составляет -21 ppm/°C в диапазоне температур от -50°C до 150°CКроме того, Kappa 438 отвечает требованиям UL 94-V0 по воспламеняемости.

Преимущества

ПХБ Kappa 438 имеет несколько существенных преимуществ:

- легкость изготовления и сборки в соответствии со стандартными FR-4 процессами.


- гибкость проектирования с помощью Dk, позволяющей легко конвертировать существующие FR-4 конструкции, требующие улучшения электрической производительности.


- Устойчивая производительность цепи для различных применений.


- Улучшенная надежность проходных отверстий, способствующая общей долговечности.


- совместимость с автоматизированными процессами сборки, оптимизация производства.

Спецификации

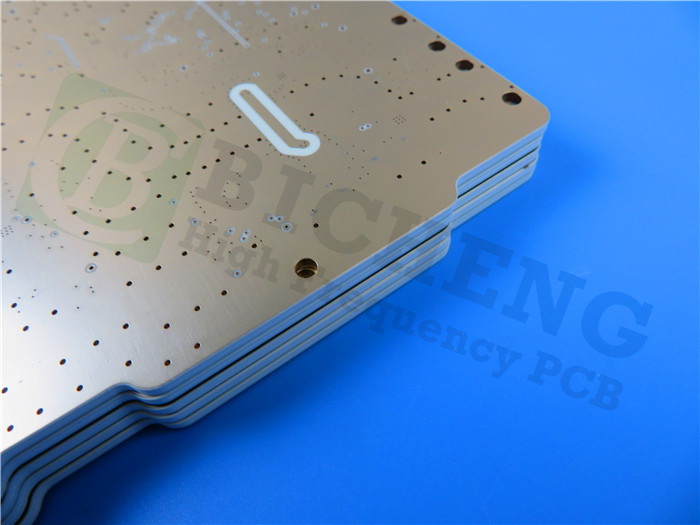

Этот набор PCB состоит из двухслойной жесткой конструкции, включающей медный слой 1 размером 35 мкм, Rogers Core Kappa 438 размером 1,016 мм (40 миллиметров) и медный слой 2 также размером 35 мкм.

Размеры доски составляют 91,17 мм х 51,36 мм, с допуском +/- 0,15 мм. Минимальный пробел/пространство установлен на 4/7 миллиметров, а минимальный размер отверстия - 0,25 мм.

Толщина готовой доски составляет 1,1 мм, с готовым весом меди 1 унции (1,4 миллиметра) для внешних слоев.и поверхностная отделка - неэлектрический никель с погружением в золото (ENIG).

На верхней стороне этого печатного листа есть белый шелковой экран, а на нижней стороне его нет.Каждый ПКБ проходит 100% электрическое испытание перед отправкой, чтобы гарантировать надежность.

Стандарты и доступность

Kappa 438 PCB изготавливается в соответствии с высокими стандартами качества, с типом рисунка Gerber RS-274-X. Он соответствует стандартам качества IPC-класса-2,обеспечение надежной работы в различных приложенияхЭтот продукт доступен по всему миру, что делает его подходящим для различных электронных нужд.

Типичные применения

ПКБ Kappa 438 идеально подходит для многих применений, в том числе:

- Wi-Fi класса оператора и лицензированный вспомогательный доступ (LAA)
- Малые ячейки и распределенные антенные системы (DAS)
- Сообщения между транспортными средствами и транспортными средствами и инфраструктурой (V2X)
- сегменты Интернета вещей (IoT), такие как умные домашние устройства и беспроводные счетчики
