4-слойный гибридный ПКБ с RT/duroid 5880 и RO4003C Materials Immersion Gold
4-слойный гибридный ПКБ с RT/duroid 5880 и RO4003C Materials Immersion Gold
Спецификации
Место происхождения :
Китай
Минимальное количество заказов :
1 шт.
Условия оплаты :
T/T
Способность к поставкам :
5000 штук в месяц
Время доставки :
8-9 рабочих дней
Подробная информация об упаковке :
Вакуумные пакеты+Картоны
Описание

Представляем нашу недавно поставленную 4-слойную печатную плату (PCB), разработанную с высокопроизводительными материалами √ Роджерс RT/duroid 5880 и RO4003C.Этот ПКБ предназначен для высокочастотных и широкополосных приложений, обладающие исключительными электрическими свойствами и надежностью.


Введение материала



NT1 недвижимость
Rogers RT/duroid 5880 представляет собой высокочастотный ламинат, изготовленный из композитов из ПТФЭ, усиленных стеклянными микроволокнами.
- Низкая диэлектрическая постоянная (Dk): 2,2 ± 0,02 при 10 ГГц
- Низкая потеря: коэффициент рассеивания 0,0009 при 10 ГГц
- Однородность: случайные микроволокна повышают стабильность Dk.



NT1 дюроид
Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.		 Z Никаких C24/23/50
C24/23/50		 1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009		 Z Никаких C24/23/50
C24/23/50		 1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96.23) Никаких j/g/k
(кал/г/с)		 Никаких Расчеты
Модуль тяги Тест на 23°C Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27 (3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237		 X
Y
Z		 ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 Никаких °CTGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя		 IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



RO4003C
Rogers RO4003C - это запатентованный стеклоусиленный углеводородный/керамический материал, который сочетает:
- Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
- Экономично-эффективность: используются стандартные методы обработки эпоксида/стекла.
- Низкое поглощение влаги: 0,06%, повышая надежность.






RO4003C Типичная стоимость
Недвижимость RO4003C Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.38±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0027
0.0021		 Z   10 ГГц/23°С
2.5 ГГц/23°С		 IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +40 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 1.7 х 1010   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 4.2 х 109   MΩ КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 31.2 ((780) Z Kv/mm(v/mil) 0.51 мм ((0.020") IPC-TM-650 2.5.6.2
Модуль тяги 19,650(2,850)
19,450 ((2,821)		 X
Y		 MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 139 ((20.2)
100 ((14.5)		 X
Y		 MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Размерная стабильность <0.3 X,Y мм/м
(мл/дюйм)		 после вырезки + E2/150°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 11
14
46		 X
Y
Z		 ppm/°C -55°C до 288°C IPC-TM-650 2.4.41
Tg >280   °C TMA А. IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Теплопроводность 0.71   W/M/oK 80°C АСТМ C518
Поглощение влаги 0.06   % 48 часов погружения 0.060"
температура образца 50°C		 ASTM D 570
Плотность 1.79   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 1.05
(6,0)		   Н/мм
(PLI)		 После сварки 1 унция.
Фойла для ЭДС		 IPC-TM-650 2.4.8
Возгораемость Никаких       UL 94
Процесс без свинца совместим Да, да.

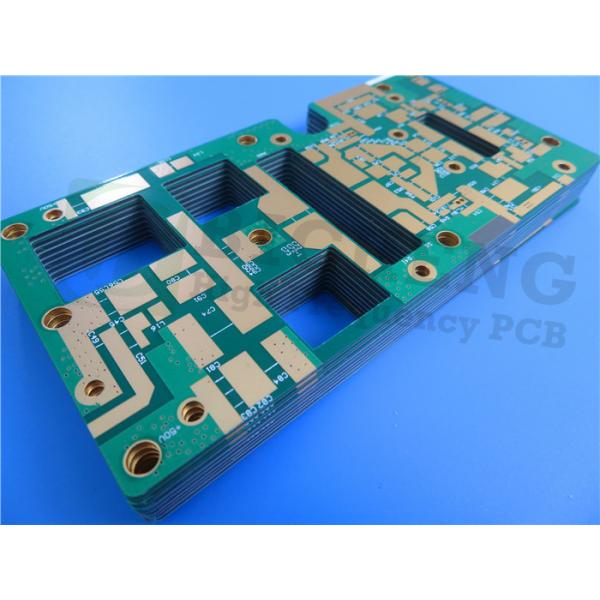

4-слойный гибридный ПКБ с RT/duroid 5880 и RO4003C Materials Immersion Gold


Спецификации ПХБ

Накопление:



Медный слой 1: 35 мкм

RT дюроид 5880: 0,787 мм (31 мл)

Медный слой 2: 35 мкм

RO4450F Препрег Bondply: 0,101 мм (4 миллиметра)

Медный слой 3: 35 мкм

RO4003C: 0,203 мм (8 миллиметров)

Медный слой 4: 35 мкм



Этот ПХБ имеет размеры 110 мм х 51 мм ± 0,15 мм, с толщиной 1,3 мм и массой меди 1 унции (1,4 миллиметра) как на внутреннем, так и на внешнем слоях.Он поддерживает минимальный след/пространство 4/6 миллиметров и минимальный размер отверстия 0.3 мм, с толщиной прокладки через 20 мкм.

Для отделки поверхности используется погруженное золото, дополненное зеленой сварной маской с верхней стороны и без маски с нижней.Каждый ПКБ проверяется на 100% электрически перед отгрузкой для обеспечения высокого качества и надежности.


Типичные применения

- широкополосные антенны коммерческих авиакомпаний
- микрополосы и стриплины
- Применение миллиметровых волн
- Радарные системы
- Системы наведения
- Цифровые радиоантенны точка-точка



Обеспечение качества

Эта печатная пластина соответствует стандартам IPC-класса 2 и поставляется в формате рисунков Gerber RS-274-X, обеспечивая совместимость с промышленным программным обеспечением для проектирования печатных пластин.


Всемирная доступность

Наша передовая технология PCB, доступная для доставки по всему миру, готова поддержать ваши потребности в высокочастотных приложениях.
