Общее описание

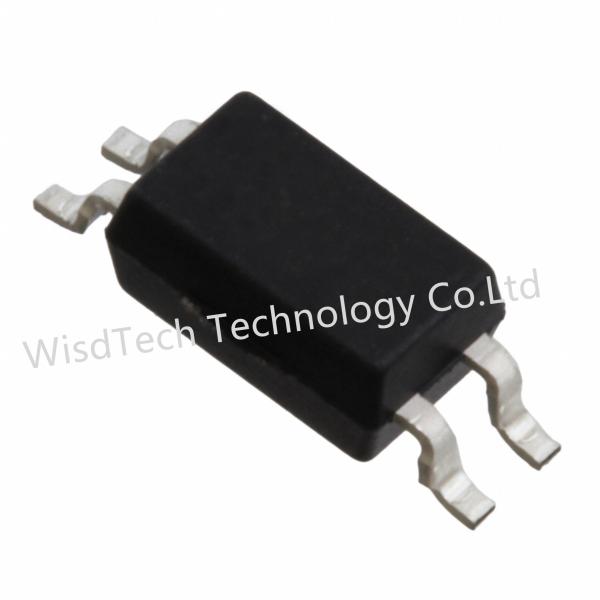

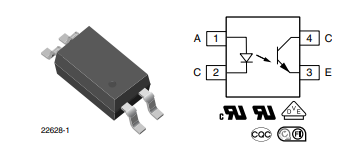

Серия VOS617A имеет инфракрасный диод GaAs
Излучатель, который оптически соединен с кремниевым планаром
фототранзисторный детектор, и встроен в 4-прикольный
50 миллилитров свинцового металла в мини-пакете.
Он отличается высоким коэффициентом передачи тока при низком входном токе,
низкая емкость сцепления и высокое изоляционное напряжение.
Сцепные устройства предназначены для передачи сигнала
между двумя электрически отделенными цепями.

СТРАНИЦЫ
●Высокий CTR при низком входном токе
● Низкий профиль (половина пича)
●Высокое напряжение коллектора-излучателя, VcEo= 80 V
●Изоляционное испытательное напряжение = 3750 VAMS
●Низкая емкость сцепления
●высокий общий режим временного иммунитета
●Категоризация материалов:

Применение
●Телекоммуникации
●Промышленный контроль
●Оборудование, работающее на батареях
●Офисные машины
●Программируемые контроллеры

Одобрения Агентства
Номер модели заявки на безопасность, охватывающей все продукты в
данный лист данных - VOS617A.
используется при ознакомлении с документами агентства по безопасности.
● UL1577, файл No E52744
●cUL
DIN EN 60747-5-5 (VDE 0884-5), доступный с вариантом 1
●ФИМКО EN 60065, EN 60950-1.
●CQC GB4943.1-2011 и GB8898-2011 (подходит для
высота установки ниже 2000 м)

VOS617A-4T - это транзистор-оптоизолятор, также известный как оптокуплер или фотокуплер.

Оптоизоляторы - это электронные устройства, которые сочетают в себе оптический передатчик (LED) и фотодетектор

(транзистор) для обеспечения электрической изоляции между двумя схемами, позволяя передачу сигналов

или данные через свет.

Вот некоторые общие характеристики транзистора оптоизолятора VOS617A-4T:

• Изоляционное напряжение: это относится к максимальному напряжению, которое может быть применено между входом и
• В зависимости от выходной стороны оптоизолятора при сохранении электрической изоляции.
• на листе данных компонента.
• Тип ввода: Вводная сторона оптоизолятора обычно состоит из светодиода (диода излучения света), который
• Излучает свет, когда он наклонен вперед.
• Тип выхода: выходная сторона оптоизолятора обычно включает фототранзистор или фотодарлингтон
• который реагирует на свет, поступающий с входной стороны, позволяя течению тока через него.
• Тип упаковки: оптоизолятор может быть представлен в различных типах упаковки, таких как проходные отверстия (например, DIP)
• или упаковки для установки на поверхность (например, SMD).
