1. Описание:
   • Это N-Channel JFET (Junction Field-Effect Transistor) с номером части MMBFJ201.
   • Эта версия является ближайшей версией, с помощью которой вы сможете установить
   • Вы можете получить старый Fairchild/ON Semiconductor J201, так как проходный вариант трудно найти.

-40В InterFET J201 и J202 предназначены длячувствительные стадии усилителя для средних частот
Протоки в воротах обычно меньше 10pAпри комнатной температуре

Особенности
●InterFET N0016SH Геометрия
Низкий уровень шума: 5 нВ/ВГц
Низкий Ciss: 4pF Типичный
● Соответствует требованиям RoHS
● опции SMT, TH и Bare Die.
Заявления
●Усилители звука
●Маленький усилитель сигнала
●Ультравысокоимпедансный предварительный усилитель

Fairchild J201 - популярный N-канальный JFET (Junction Field-Effect Transistor), в основном используемый в аудиоприложениях.

Широко используется для усиления и переключения в связи с его низкими характеристиками шума и высоким входной импеданцией.

Тип: N-канальный JFET

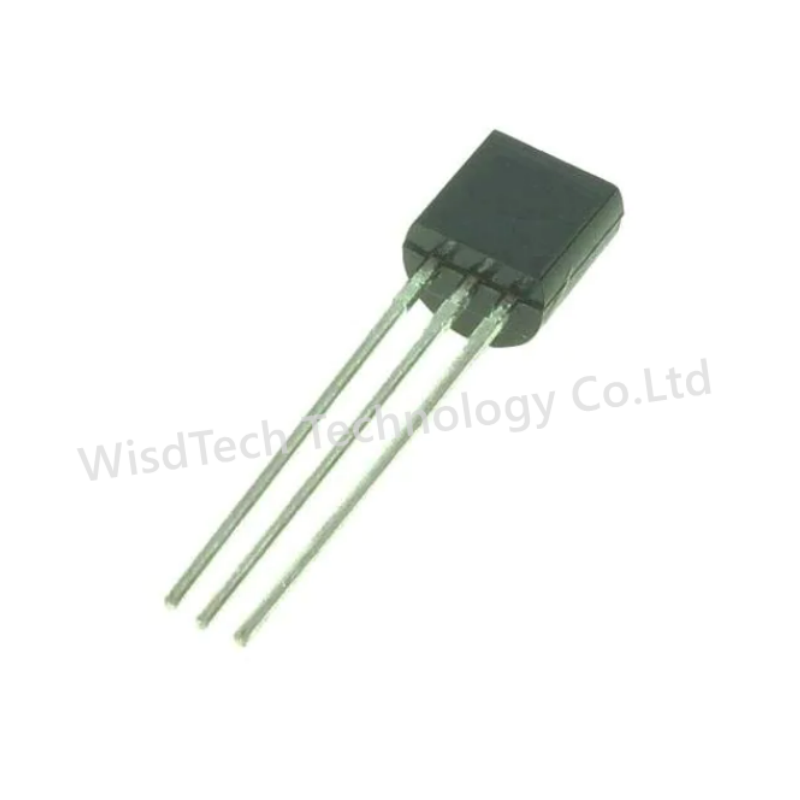

1. Конфигурация булавки: J201 обычно поставляется в пакете TO-92 с тремя булавками: Врата (G), Отвод (D) и Источник (S).

2. Максимальные разрешения: Максимальные разрешения для J201 могут немного варьироваться в зависимости от производителя, но типичные

3. значения следующие:

   • Напряжение источника оттока (VDS): 25V
   • Напряжение порта-источника (VGS): -25V
   • Ток оттока (ID): 50mA
   • Рассеивание мощности (PD): 350 мВт
   • Диапазон температуры работы: от -55 до +150°C

4. Электрические характеристики: J201 имеет следующие электрические характеристики (типичные значения):

   • Напряжение прерывания отвода (VGS ((OFF)): от -0,3V до -6V
   • Напряжение отключения порта-источника (BVGS): -25V
   • Напряжение отключения от источника отвода (BVDS): от -40V до -50V
   • Ток насыщения источника отвода (IDSS): от 1mA до 20mA
   • Транспроводность вперед (gm): от 1,5 до 6 мС

Fairchild J201 обычно используется в аудио предварительных усилителях, педали гитарных эффектов и других аналоговых низкомощных

Он ценится за низкую производительность шума и способность хорошо работать с высоким импедансным сигналом.

Однако, пожалуйста, обратите внимание, что Fairchild J201 был прекращен производителем.

.
